内燃机燃油空气混合化油器结构设计

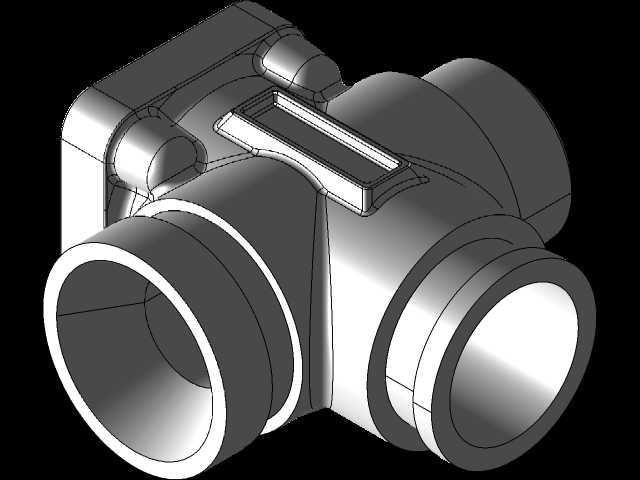

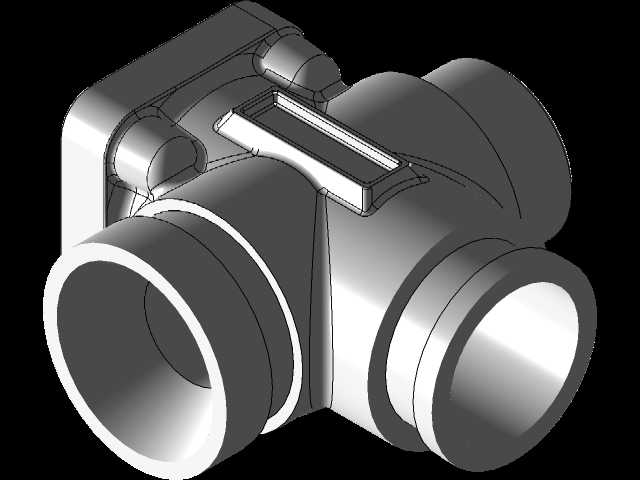

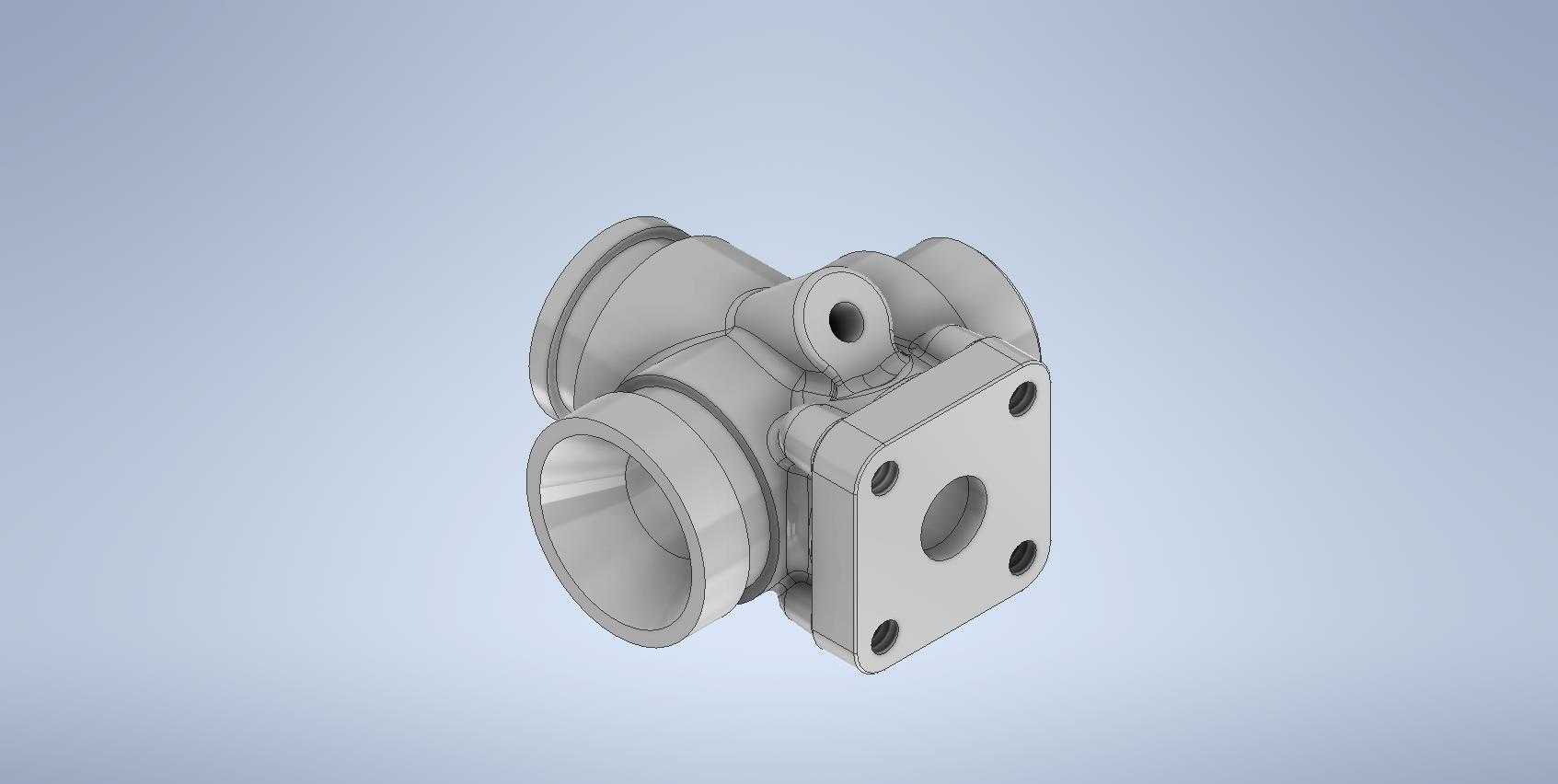

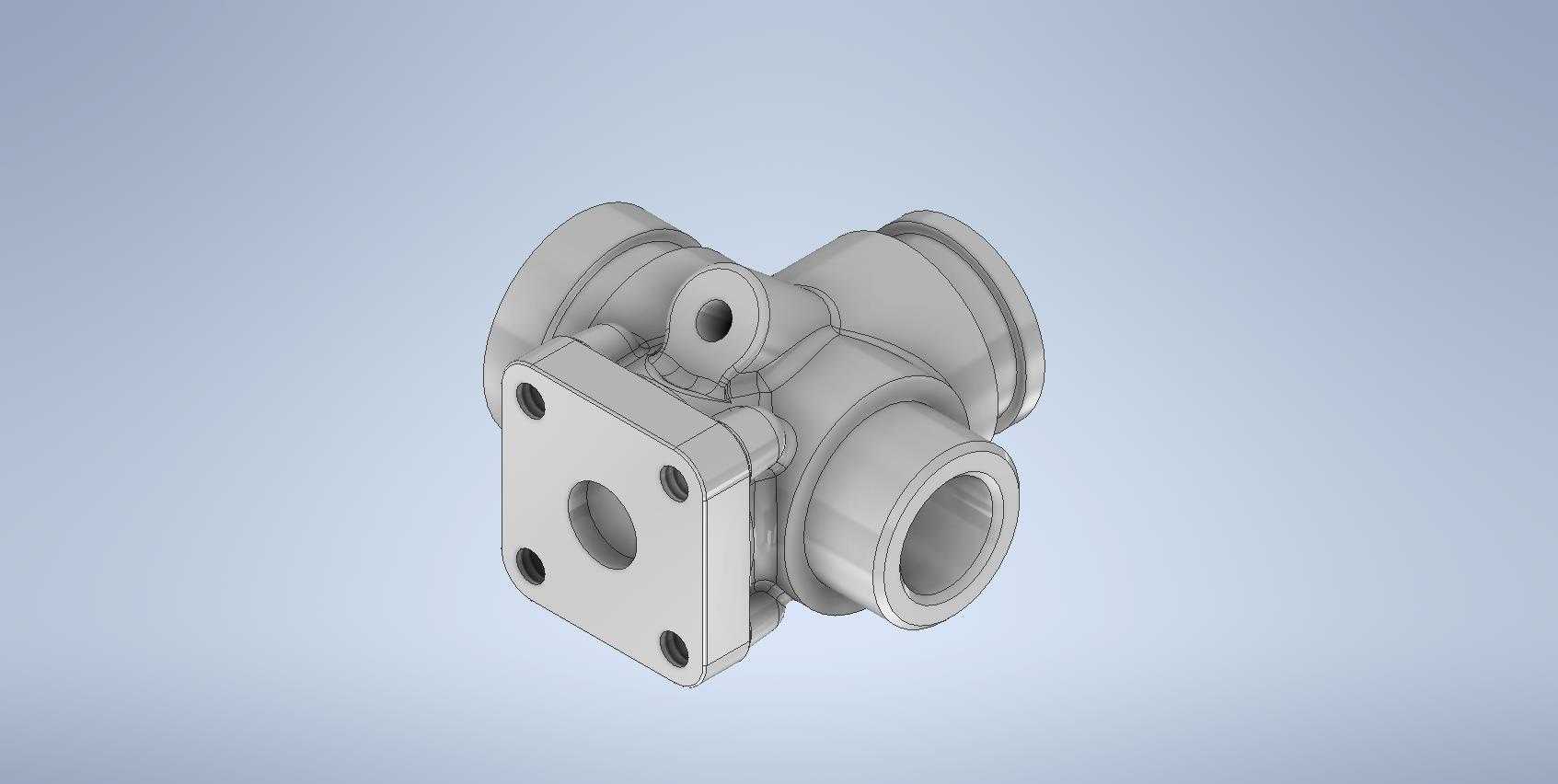

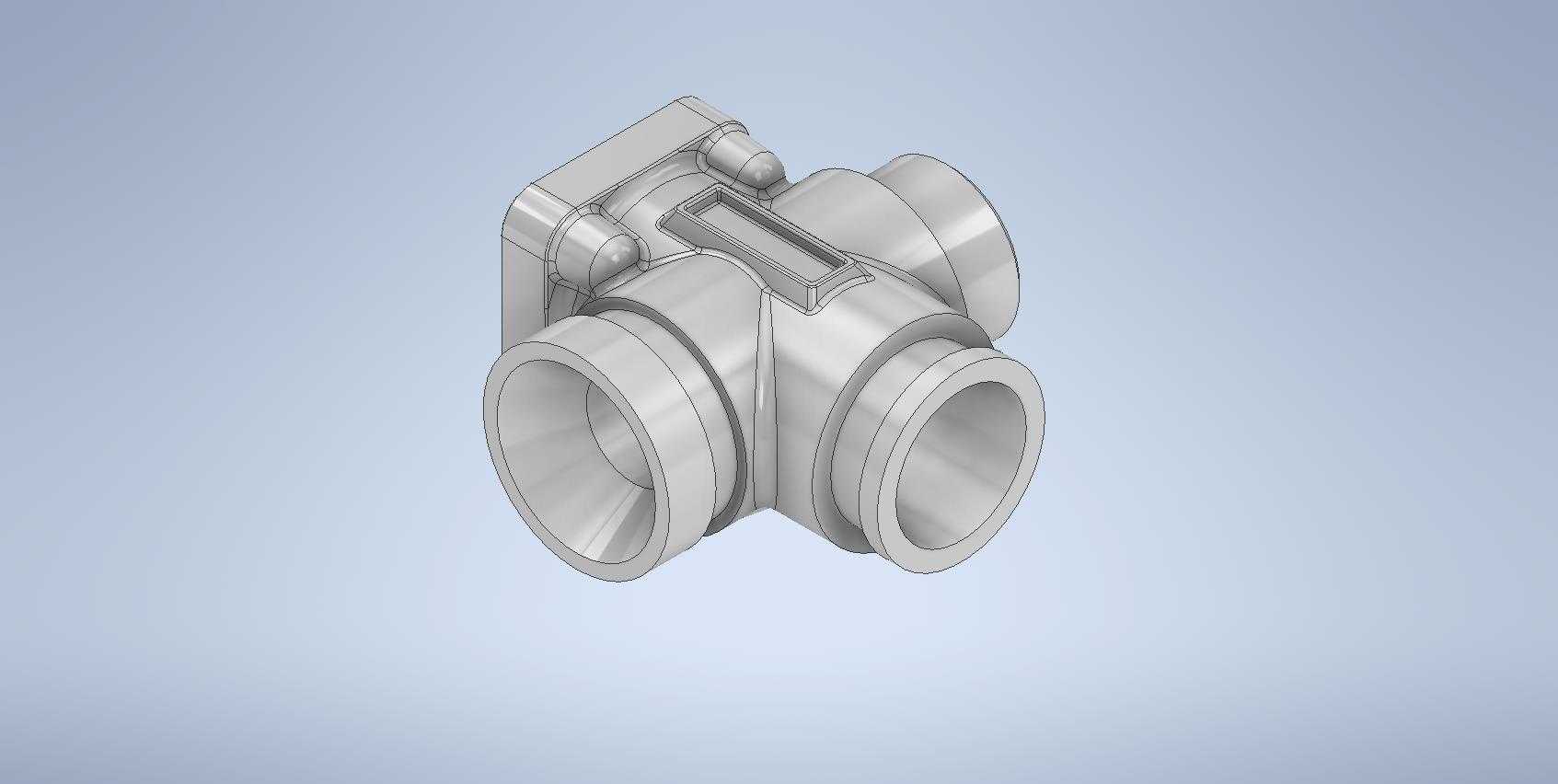

　　在往复式内燃机的燃油供给系统中，化油器是承担空燃比精准调配的核心功能部件，直接决定发动机不同工况下的燃烧效率、动力输出稳定性与排放表现，广泛应用于通用小型汽油机、摩托车动力、老式乘用车辆发动机以及小型农用机械动力单元中。这款化油器的结构设计围绕多工况适配需求展开，主体采用一体化压铸式壳体结构，三个同轴度要求极高的接口分别对应进气端、出气端与燃油计量模块安装位，壳体壁厚经过受力校核，既保证内部燃油通道与空气道的密封性能，也能承受发动机运行过程中产生的持续振动与温度交变带来的应力，避免长期使用后出现壳体开裂、密封失效的问题。设计过程中优先考虑了安装边界的适配性，主体安装法兰面的螺栓孔位按照通用内燃机进气歧管的安装标准排布，

　　法兰面加工有密封槽，可适配常规耐油橡胶密封垫，安装时无需额外改动进气歧管的原有结构，能够直接替换同规格的传统化油器产品。内部的空气道采用渐缩式流道设计，在节气门开度变化时能够利用文丘里效应形成稳定的负压，将燃油从计量油嘴中吸出并打散成均匀的雾状颗粒，与进入的空气充分混合，保证不同节气门开度下的空燃比控制在合理区间，避免出现混合气过浓导致燃烧不充分、积碳增多，或是混合气过稀导致动力不足、回火放炮的问题。燃油接口的位置设计在壳体侧上方，既能够避免车辆倾斜时机油倒灌进入化油器内部，也方便燃油管路的布置与后期维护拆卸，侧面的怠速调节螺钉与主量孔安装位预留了足够的操作空间，调试时无需拆解整个化油器总成即可完成怠速转速、混合气浓度的调整。

　　壳体外部的加强筋沿着气道走向与安装受力点分布，在不额外增加整体重量的前提下提升了壳体的结构刚性，减少发动机振动带来的共振异响，同时各个连接部位的圆角过渡处理避免了应力集中问题，提升了部件的疲劳使用寿命。在实际选型匹配时，这款化油器的接口通径适配中小排量的内燃机，能够覆盖怠速、小负荷、中负荷、全负荷以及加速等多种工况的供油需求，加速泵腔的预留结构可以在节气门突然开大时额外补充供油量，避免加速过程中出现混合气过稀导致的动力迟滞问题，整体结构紧凑，安装占用空间小，能够适配多数布局紧凑的小型内燃机动力舱空间。
