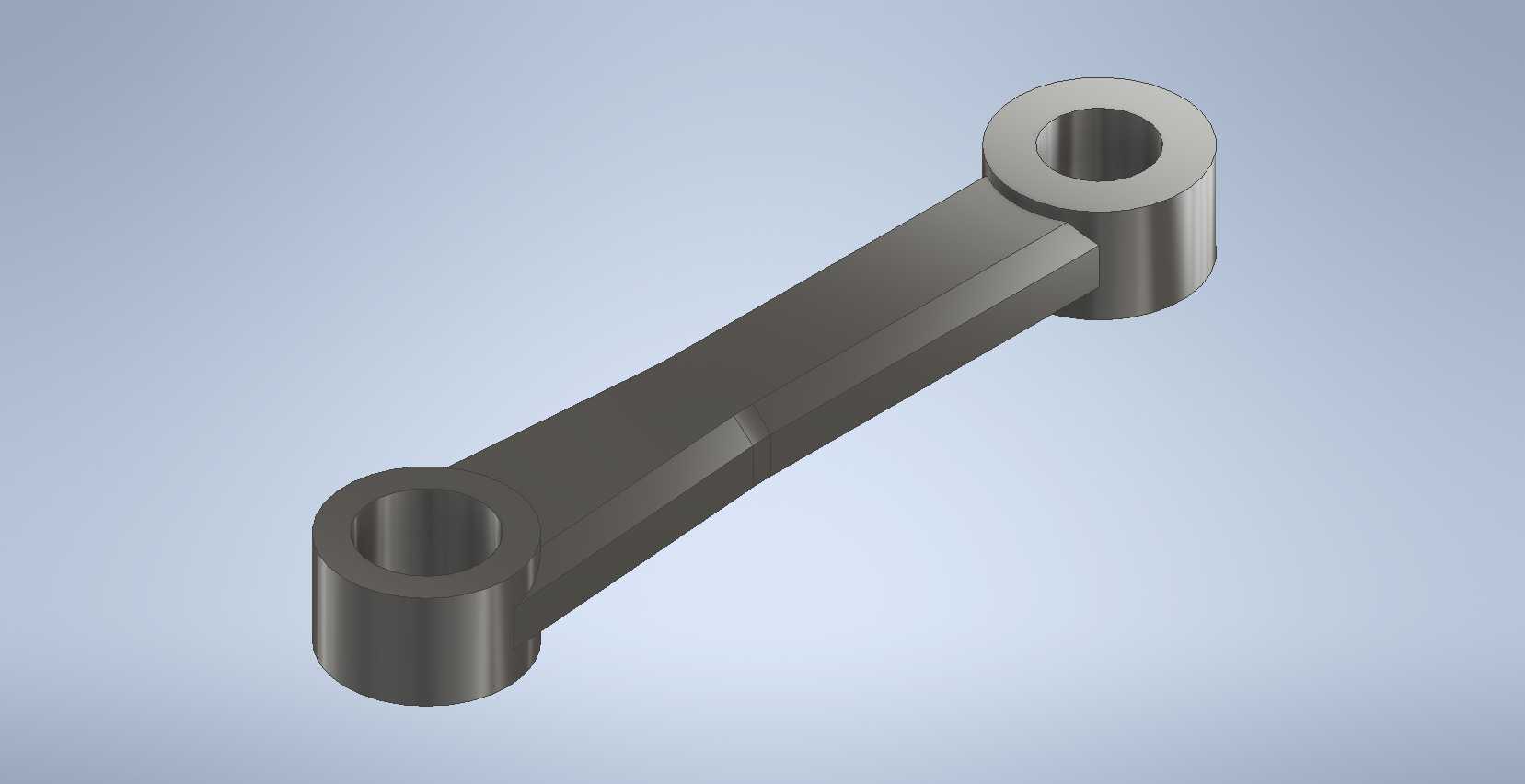

MKII发动机配套连杆结构设计

　　在往复式内燃机的动力传递链路中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，这款适配MKII发动机总成的连杆，在设计阶段就围绕高负荷工况下的疲劳耐久性能做了针对性的结构优化。从实际装机场景来看，这类连杆主要应用在小排量高性能内燃机的动力单元中，需要在每分钟数千转的往复运动中，持续承受活塞销传递来的爆发压力冲击，同时还要克服自身往复运动产生的惯性力，对结构刚度和重量平衡的匹配度要求极高。

　　设计过程中首先明确了大小端的安装边界：大端孔用于匹配曲轴曲柄销的装配尺寸，需要预留轴瓦的安装余量，孔位的圆柱度、表面粗糙度都要满足高速旋转副的配合要求，避免运转过程中出现偏磨、烧瓦的故障；小端孔用于连接活塞销，需要和活塞销座的孔位保持同轴度公差，装配后要保证活塞往复运动的直线度，防止出现拉缸、活塞偏磨的问题。杆身部分采用了变截面的工字形结构，这种结构形式可以在保证整体抗弯、抗扭刚度的前提下，尽可能降低连杆自身的重量，减少往复运动的惯性载荷，降低曲轴端的运转负荷。杆身和大小端的过渡位置都做了大圆角的平滑处理，避免应力集中导致的疲劳断裂，这也是内燃机连杆设计中规避失效风险的核心细节，很多早期连杆的断裂故障都出现在过渡圆角的应力集中位置。

　　从实际使用的功能特性来看，这款连杆的大小端孔中心距严格匹配MKII发动机的压缩比设计要求，中心距的公差直接影响发动机的实际压缩比数值，进而影响动力输出效率和燃烧稳定性，建模过程中对这个尺寸的公差带做了严格的约束。大小端的厚度尺寸也匹配对应曲轴曲柄的宽度、活塞销座的间距，保证装配后不会出现轴向窜动，同时预留合适的轴向间隙，避免热膨胀后出现卡滞。杆身的截面尺寸经过受力校核，在发动机最大爆发压力工况下，杆身的拉应力、压应力都处在材料的许用应力范围内，同时满足长时间交变载荷下的疲劳寿命要求。

　　在装配适配性上，这款连杆的大端采用了平切口的结构形式，加工和装配工艺性更好，适合量产机型的装配线作业，小端的衬套安装位也预留了足够的过盈量，保证衬套压装后不会在往复冲击下出现松动。整个连杆的外形轮廓都做了轻量化的去重处理，在非受力区域去除多余的材料，进一步降低往复运动质量，提升发动机的转速响应速度，这对于偏向性能取向的MKII发动机来说，是提升动力响应表现的重要设计细节。建模过程中所有的配合尺寸都和周边的活塞、曲轴、缸体部件做了干涉检查，保证在整个运动行程中，连杆不会和缸壁、曲轴平衡块、活塞裙部出现运动干涉，覆盖从下止点到上止点的全行程运动边界。
