MKII发动机配套螺纹连接式头部结构件

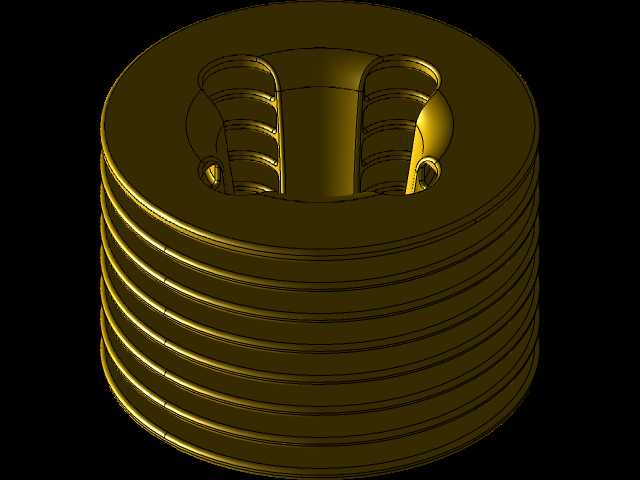

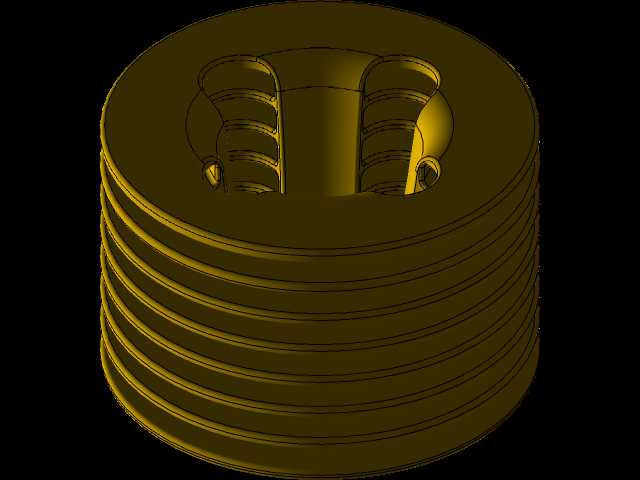

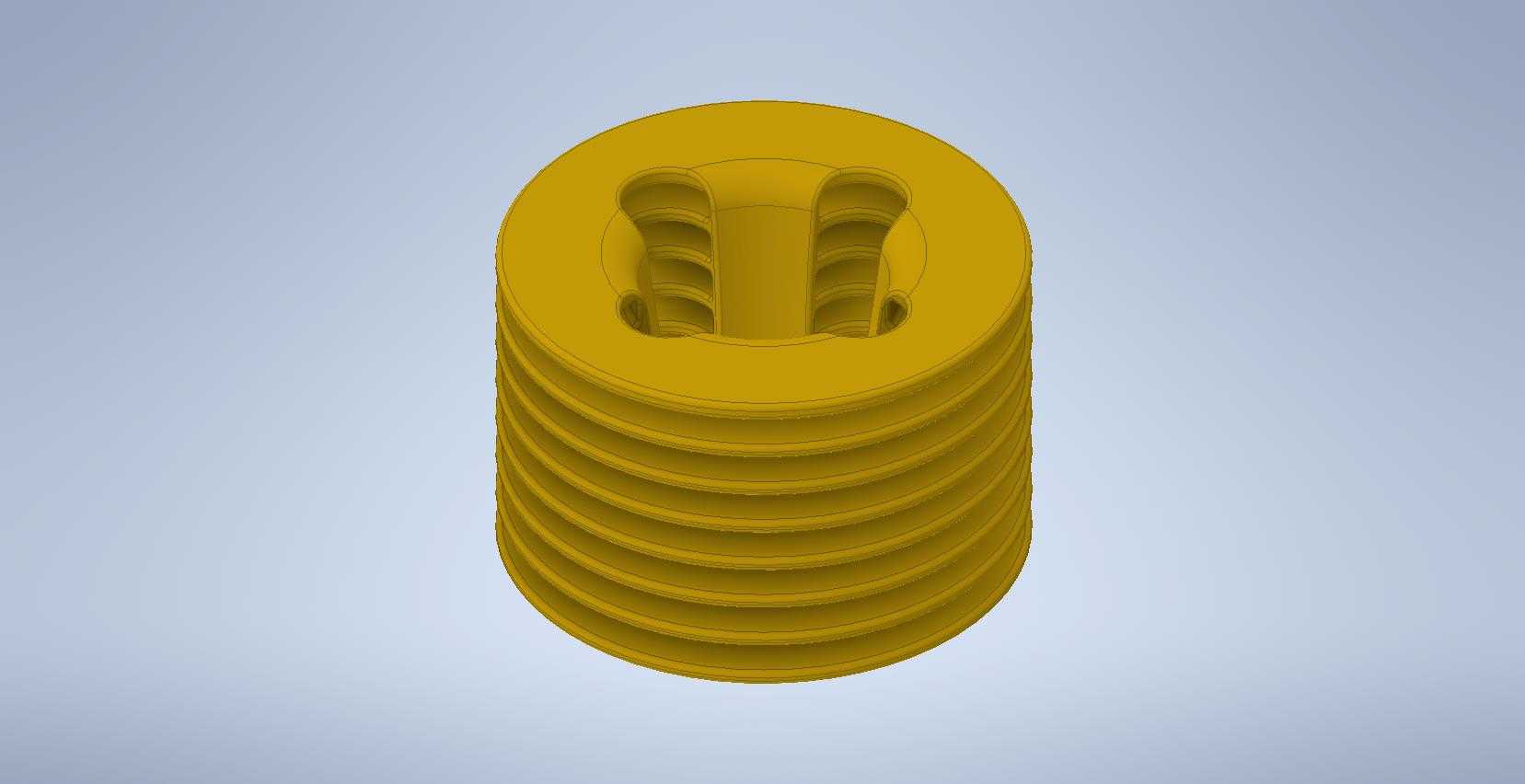

　　这款结构件是为MKII系列内燃机总成配套设计的头部连接组件，主要应用于小排量高转速内燃机的缸体上部装配环节，承担缸内密封衔接、上部附件定位、介质通路预留的核心作用，在摩托艇、小型竞速赛车、轻型通用动力设备的动力单元中都能见到同类结构的应用。从结构设计逻辑来看，该部件外侧采用连续等距梯形外螺纹结构，螺纹牙型经过圆角过渡处理，既保证与缸体对应内螺纹段的旋合连接强度，又能避免应力集中导致的螺纹根部开裂，适配铝合金缸体的装配扭矩要求，旋合行程经过精确计算，安装到位后端面与缸体上表面的平面度公差可控制在0.02mm以内，能够配合密封垫片实现燃烧室上部的可靠密封，杜绝高压燃气泄漏的风险。部件中心设置的对称式内凹卡槽，

　　是专门为专用装配工具设计的受力结构，区别于传统的外六角或内六角结构，这种对称双槽结构可以在部件外径受螺纹结构限制、没有多余空间布置外扳拧结构的前提下，提供足够的装配扭矩受力点，安装时工具卡槽与内凹结构完全贴合，受力均匀不会出现打滑崩边的问题，同时卡槽的深度经过反复校核，既保证足够的受力接触面积，又不会钻通部件本体破坏密封完整性。部件整体为圆柱回转体结构，外轮廓没有多余的突出结构，所有棱边都做了R0.5的倒角处理，既可以去除加工毛刺避免安装时割伤密封垫片，也能在旋入过程中起到导向作用，降低螺纹对位的难度，即使是手工装配也能快速找准旋合起始位置，不会出现螺纹错牙的问题。从安装边界来看，该部件的外径完全匹配缸体上部的螺纹安装孔尺寸，

　　安装完成后上端面与缸体上表面齐平，不会额外占用上部气门室盖的安装空间，周边预留的环形平面可以适配不同厚度的铜质或复合材料密封垫片，满足不同压缩比调校下的密封间隙要求。在实际动力运行过程中，该部件直接接触燃烧室上部的高温高压燃气，结构强度可以承受持续的燃烧冲击载荷，螺纹段的旋合长度设计充分考虑了热胀冷缩的形变余量，在发动机持续高负荷运转的工况下，不会因为热膨胀导致螺纹卡死，也不会因为振动出现螺纹松退的问题，配合螺纹胶使用可以实现全生命周期的免维护密封。
