MKII发动机配套专用曲轴结构设计

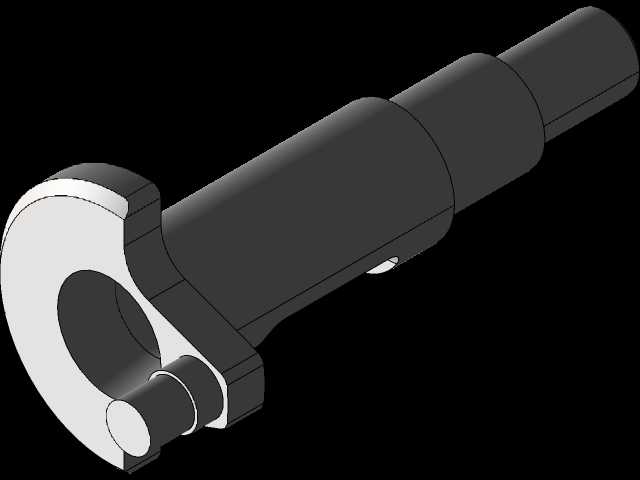

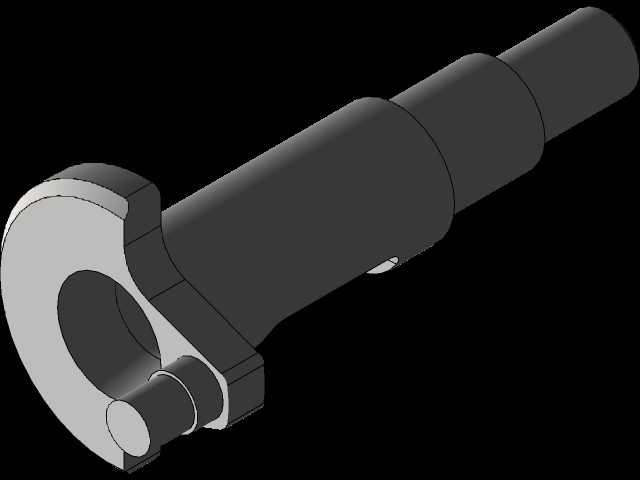

　　这款曲轴是为MKII系列发动机总成配套设计的核心动力传递部件，在往复式内燃机的工作循环中，承担着将活塞往复直线运动转化为旋转扭矩的核心作用，是发动机动力输出路径上无法替代的关键承载构件。从实际装机应用场景来看，该曲轴适配小排量高转速动力单元，常见于乘用车辆的动力总成配置中，工作过程中需要持续承受燃烧冲程带来的周期性冲击载荷，以及连杆轴颈与主轴颈不同心旋转产生的交变弯曲应力、扭转剪切应力，因此在结构设计阶段就对受力路径做了针对性优化。设计过程中，首先根据发动机的标定排量、冲程长度确定了曲柄半径的核心尺寸，平衡块的轮廓采用了偏心圆弧构型，在保证不平衡量抵消率满足动平衡要求的前提下，尽可能压缩了曲轴的整体回转半径，

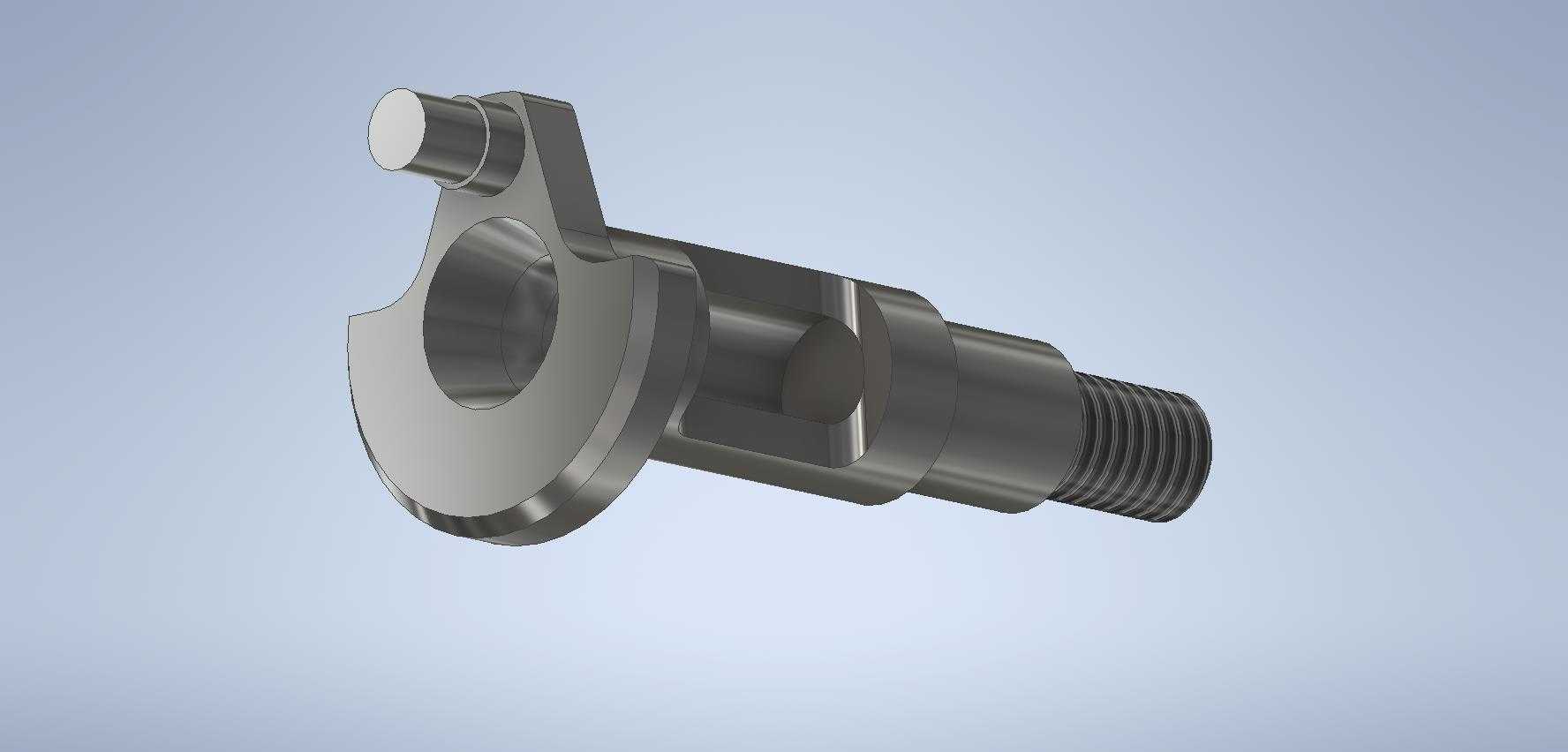

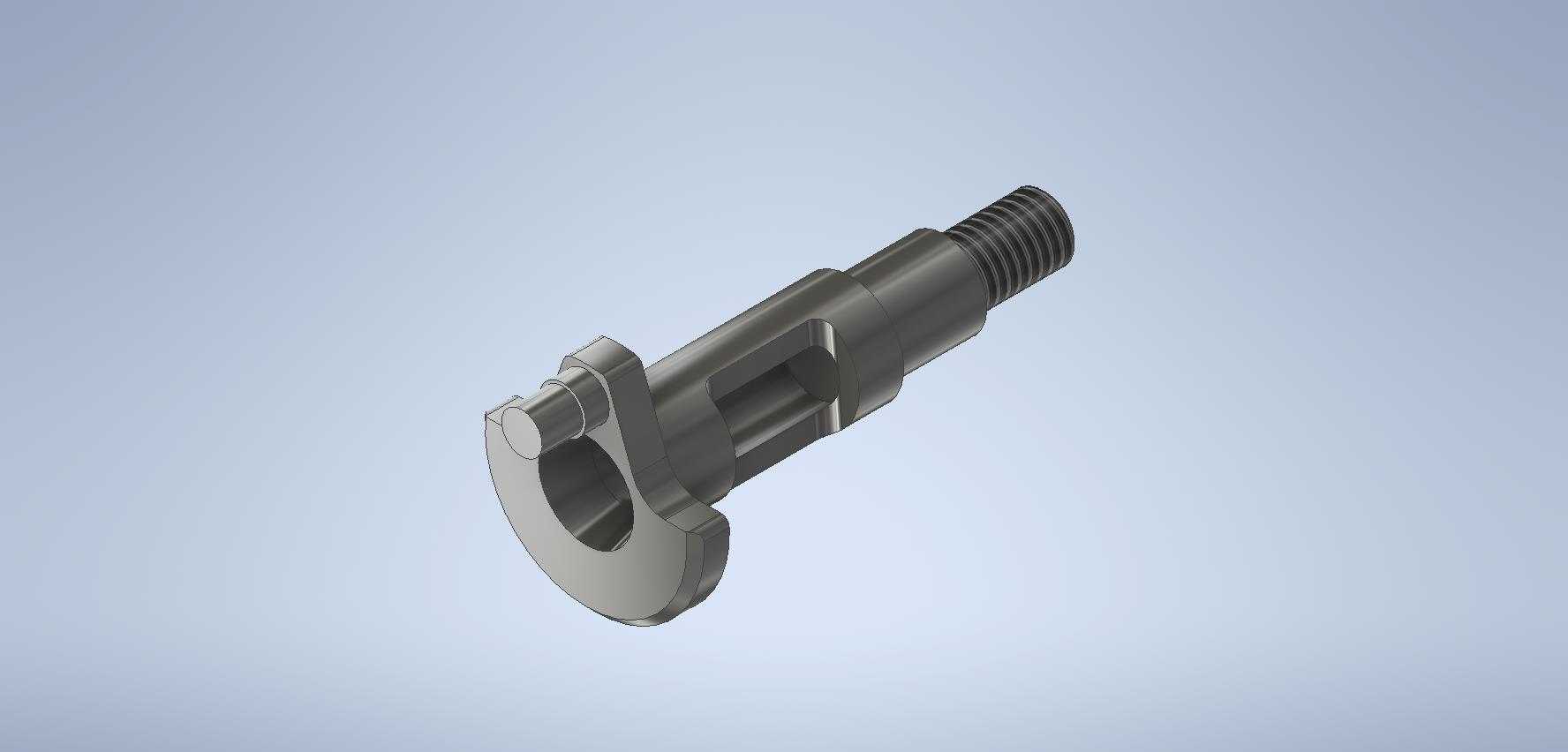

　　避免曲轴高速旋转时与缸体下部的加强筋、机油集滤器等周边部件发生运动干涉，严格控制了整机的横向安装边界。轴段的布局上，从动力输出端开始依次设置了油封配合轴颈、主轴颈、曲柄销、前端螺纹连接段，其中前端螺纹段用于安装正时驱动轮、启动爪等附件，螺纹的旋向与曲轴工作旋转方向匹配，可避免高速运转时连接部件出现松脱风险。连杆轴颈与主轴颈的过渡位置采用了大圆角沉切处理，能够有效分散应力集中点，降低长期交变载荷下出现疲劳裂纹的概率，轴颈表面的粗糙度设计要求满足流体动压润滑的形成条件，可在运转时与轴瓦配合形成稳定的油膜，减少摩擦副的磨损量。曲轴端部的定位凸台与缸体主轴承座的定位止口尺寸做了公差匹配，保证装配时的同轴度误差控制在允许范围内，

　　减少运转过程中的振动量。油道的走向采用斜向钻孔设计，可将主油道的压力机油直接输送到连杆轴颈的摩擦表面，保证高转速工况下的润滑可靠性，平衡块的重量分布经过反复迭代调整，使得曲轴整体动平衡精度满足量产装机的要求，无需额外做过多的去重加工即可适配整机的NVH性能要求。
