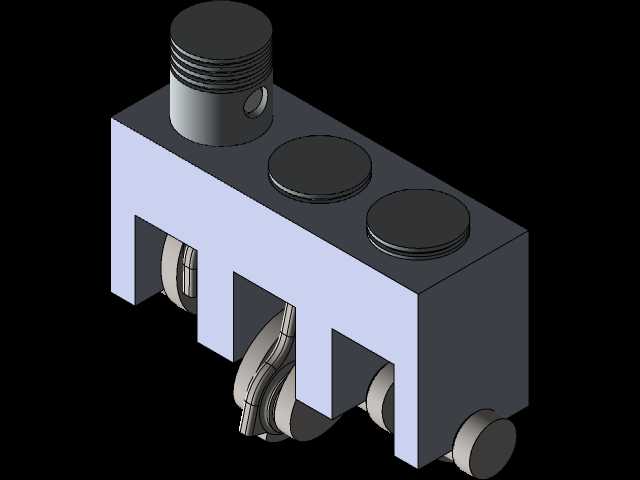

直列三缸内燃发动机缸体总成结构

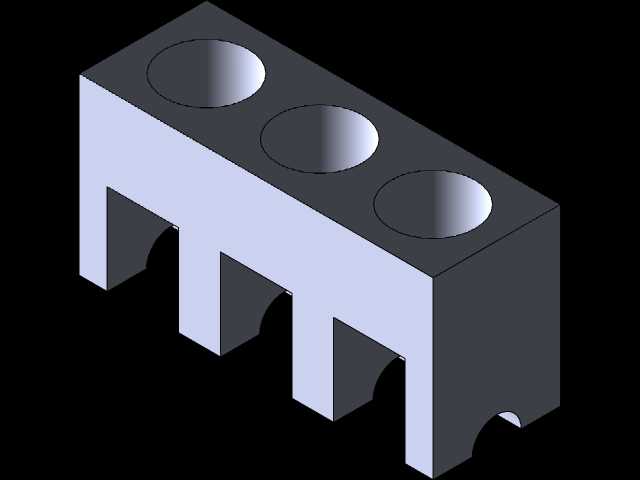

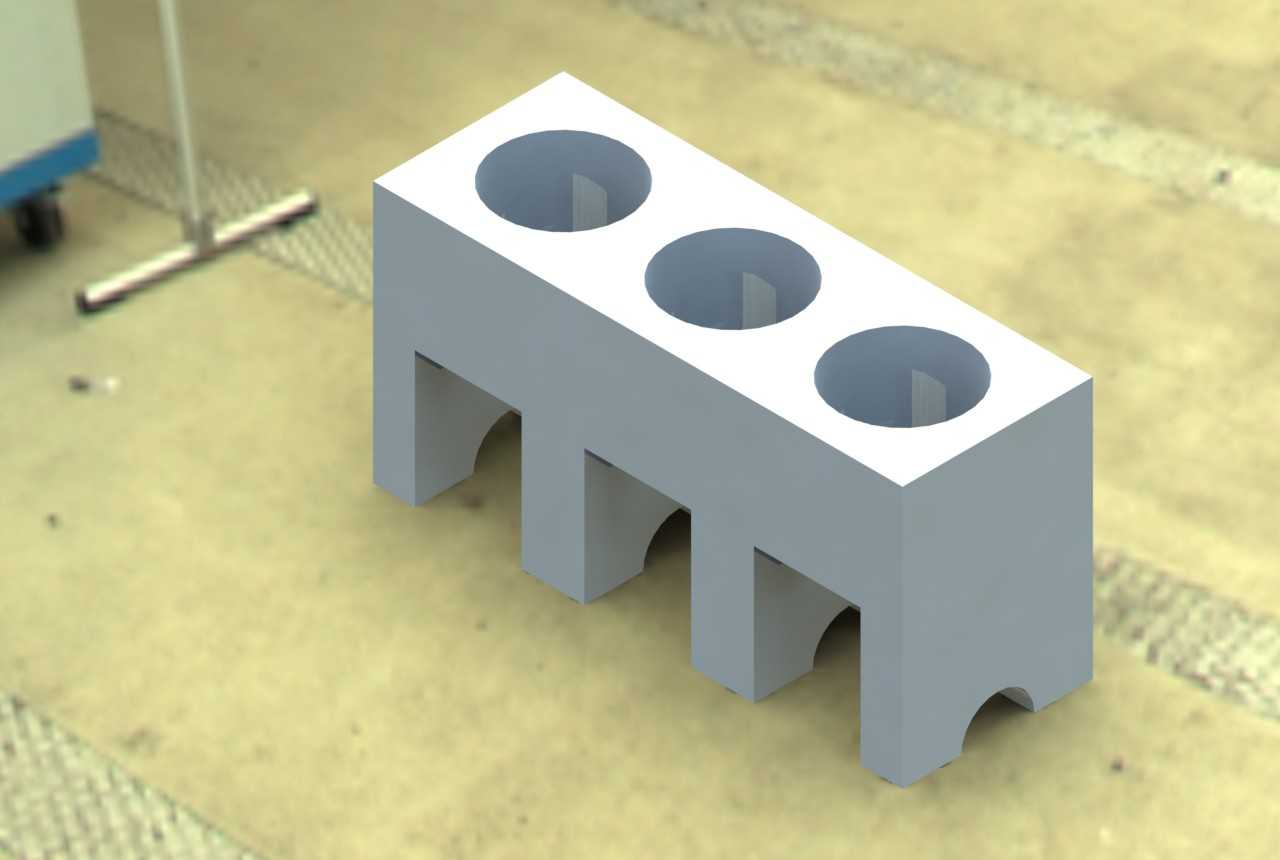

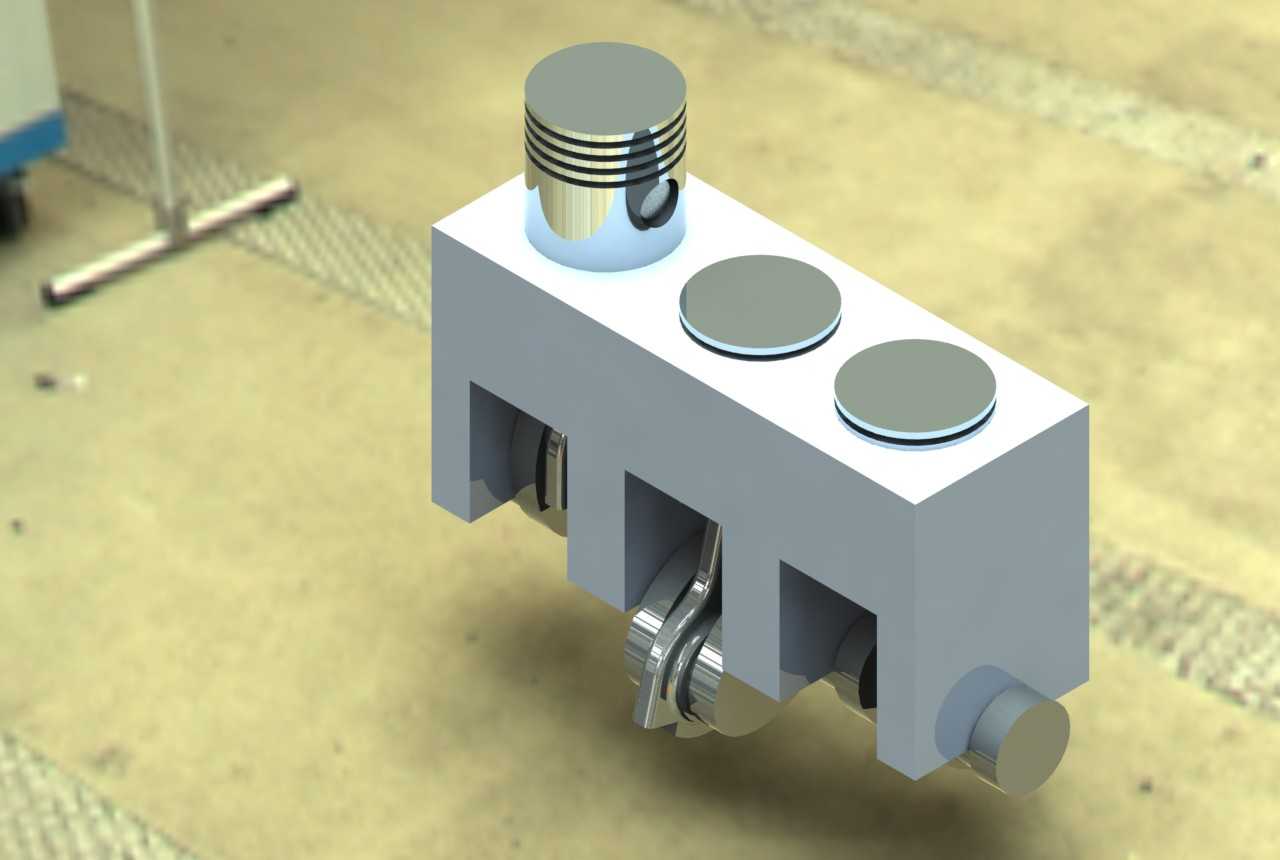

　　这款直列三缸动力单元的缸体结构，在小排量代步乘用车、通用小型发电机组、便携农用作业机械的动力配套场景中应用十分广泛，相较于同排量四缸机型，它的整机轴向尺寸更紧凑，曲轴配重结构更简单，整机自重可降低15%左右，非常适合对安装空间、整机重量有严格限制的动力配套场景。从结构设计逻辑来看，缸体采用整体式铸铁/铸铝基体设计，三个气缸呈等距直列排布，相邻缸筒间预留了足够的冷却水道壁厚，可避免高负荷运转时缸筒间热变形量过大引发的拉缸故障；缸体下部集成了曲轴箱安装腔，主轴承座采用分体式盖型结构，可保证曲轴运转时的支撑刚度，同时兼顾装配便利性。活塞采用平顶设计，搭配三道活塞环结构，其中两道气环负责燃烧室密封，一道油环负责刮除缸壁多余润滑油，

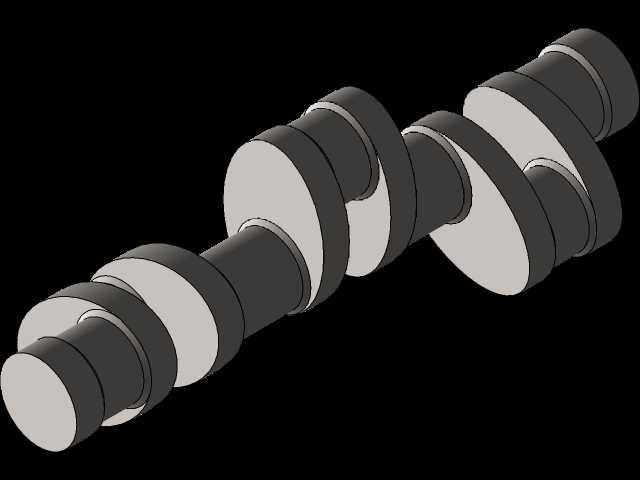

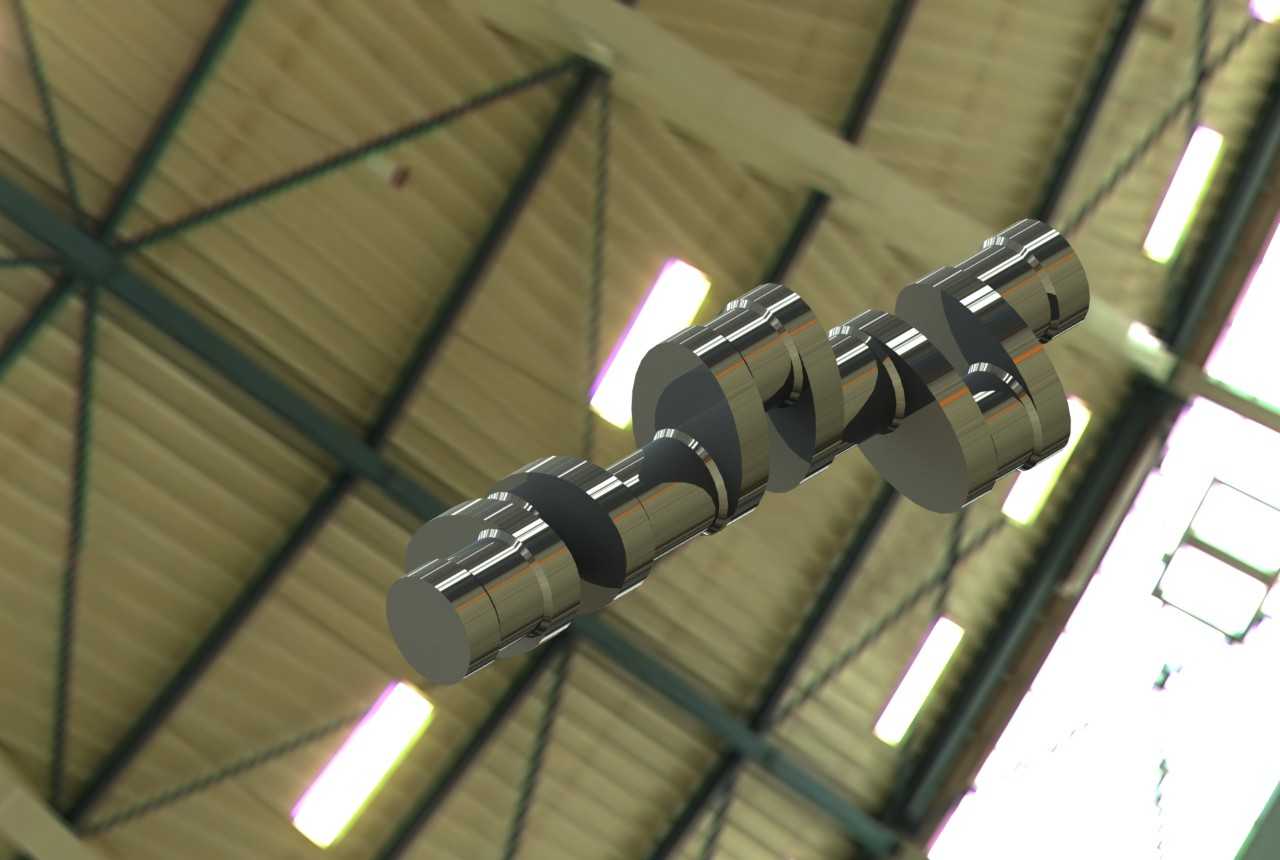

　　活塞销采用半浮式安装结构，可降低往复运动时的冲击载荷。曲轴采用三曲拐120度夹角设计，运转时一阶往复惯性力矩可通过平衡轴结构抵消，相比同排量四缸机型，曲轴的主轴颈数量更少，运转时的摩擦损耗更低，燃油经济性表现更突出。在安装边界设计上，缸体侧面预留了机油泵、水泵、正时机构的安装定位面，所有安装孔位均采用统一的螺栓规格，可降低装配时的工具切换成本；缸体顶面的缸盖安装面采用平面度公差0.02mm的精加工要求，可保证气缸垫的密封可靠性，避免燃烧室漏气、油水混合等故障。进气侧预留了进气歧管、喷油器的安装接口，排气侧则预留了排气歧管、涡轮增压器的安装位，可适配自然吸气、涡轮增压两种不同的动力配置方案。从实际使用场景来看，

　　这类三缸缸体结构在小排量混动车型中应用占比逐年提升，紧凑的结构可给电机、电池包留出更多布置空间，同时更低的自重也能帮助整车降低能耗；在通用动力领域，它可配套小型插秧机、割草机、便携发电机组等设备，稳定的结构设计可保证设备在长时间高负荷工况下的运转可靠性。设计过程中针对缸体的薄弱位置做了加强筋结构优化，在缸筒外侧、主轴承座连接处增加了放射状加强筋，可在不额外增加过多重量的前提下，提升缸体整体的结构刚度，避免高转速工况下缸体产生共振引发的结构疲劳损坏。
