带剖视结构的辊道输送辊组件设计

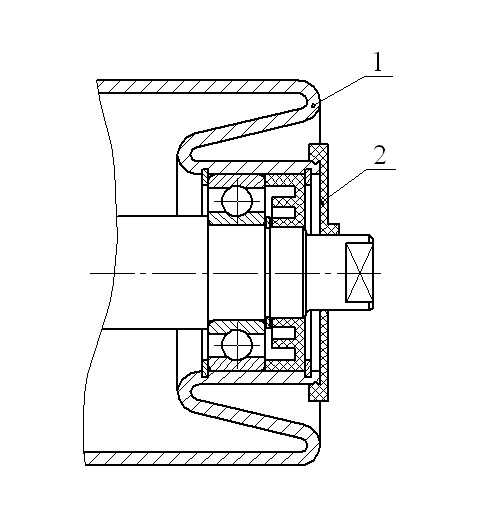

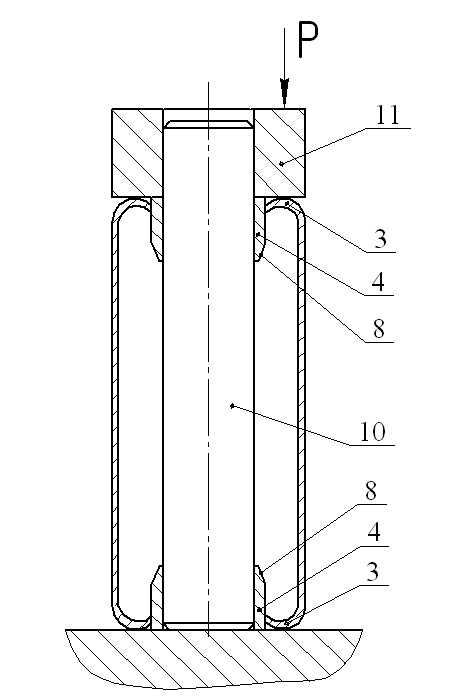

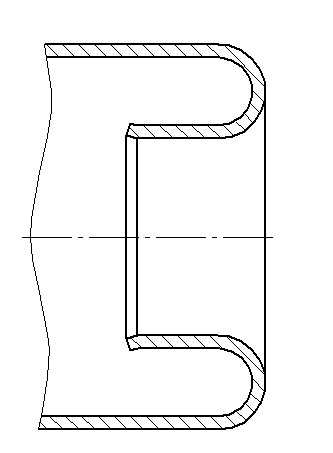

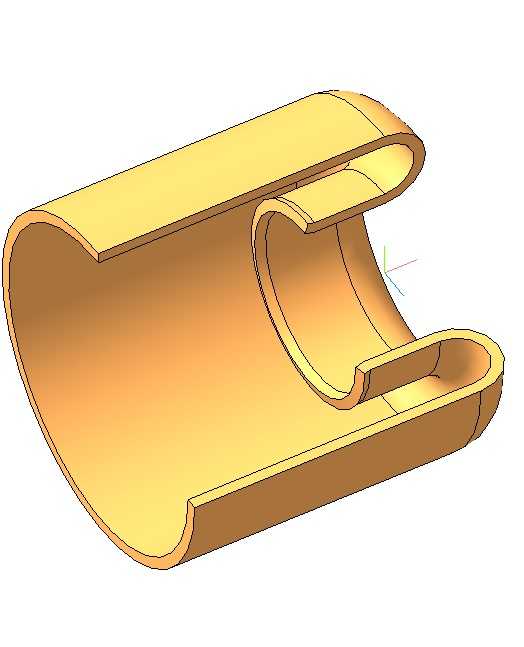

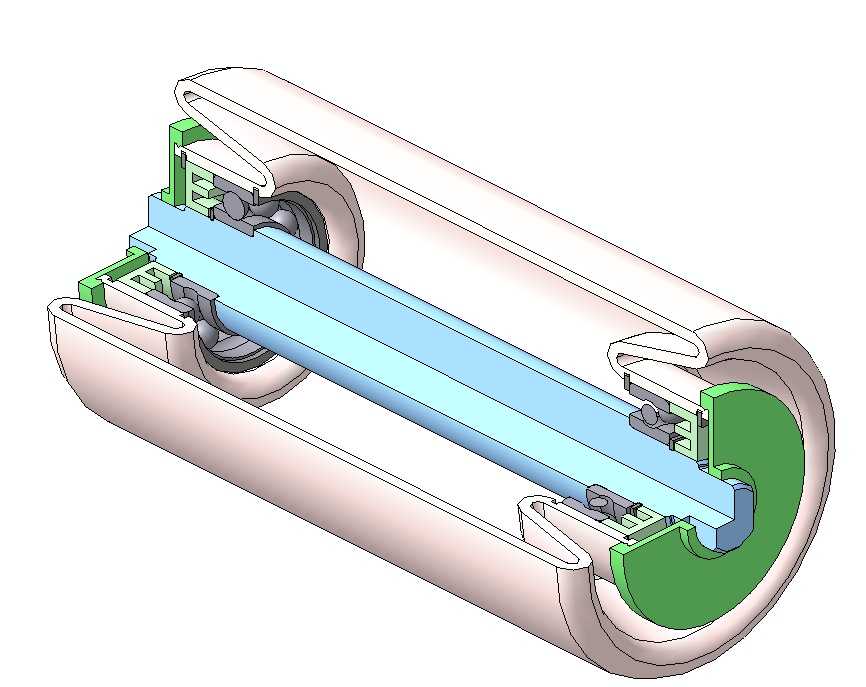

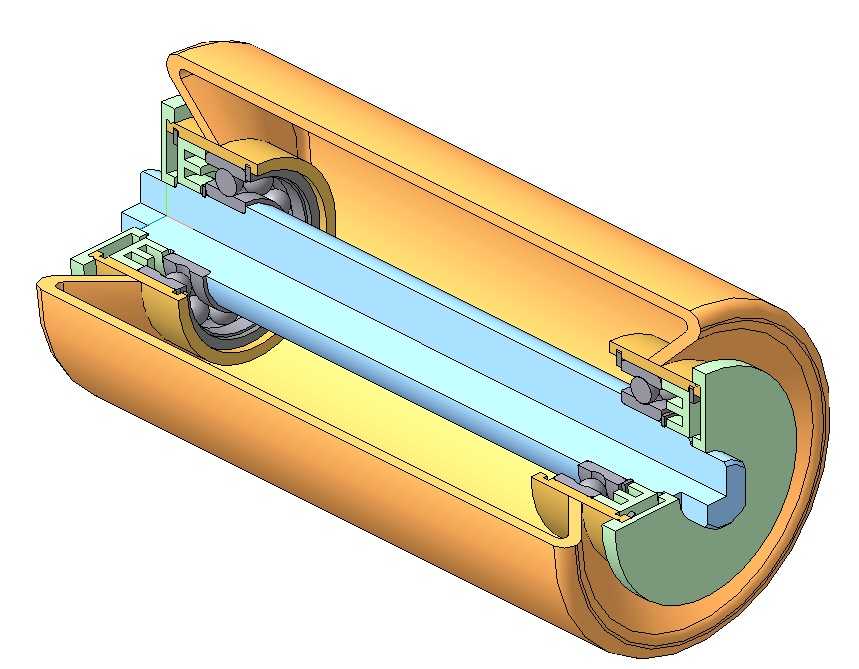

　　该辊道输送核心辊组件，主要应用于生产车间连续输送线、仓储分拣辊道、板材加工进料工位等场景，作为辊道线的直接承载传动部件，承担支撑输送工件、传递运行动力、保障物料平稳行进的作用，适配箱装件、成件托盘、金属板材等多种规整硬质物料的水平或微倾斜输送工况。从结构设计来看，该组件采用分体式辊壳成型方案，摒弃传统厚壁无缝钢管整体切削加工的思路，通过辊壳的卷制成型结构搭配端部密封、轴承安装座的集成设计，在保证辊体径向承载能力、转动同轴度的前提下，大幅降低辊体整体重量与材料消耗，同时减少加工工序，适配批量生产的成本控制需求。组件内部集成了轴承安装位、轴向定位结构、端部密封防护结构，从剖视结构可清晰看到，芯轴作为固定支撑部件贯穿辊体全长，

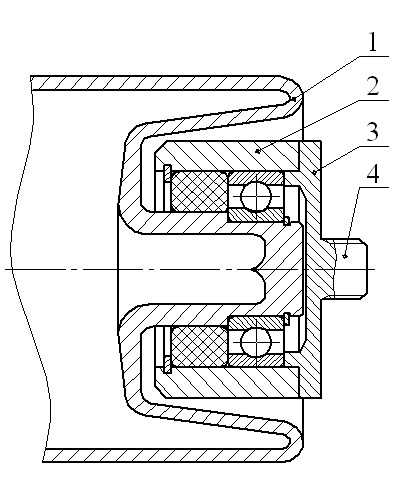

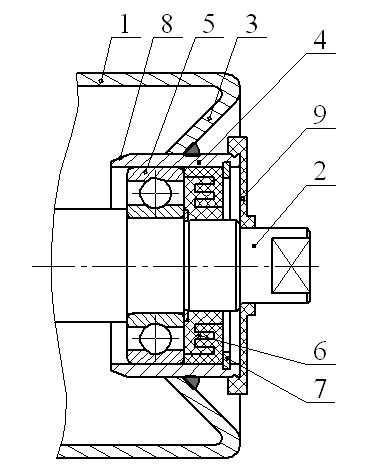

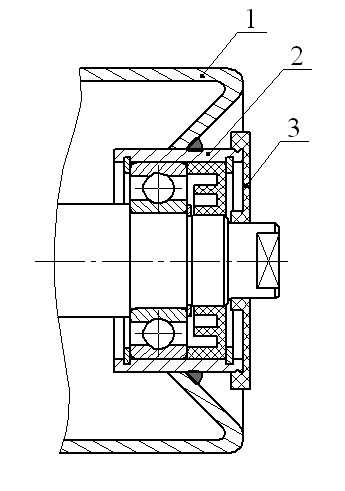

　　两端轴承承担辊壳转动的径向与少量轴向载荷，端部的弯折密封结构可阻挡输送场景中的粉尘、切削液、细小碎屑进入轴承腔体，延长轴承维护周期，适配多粉尘、有切削液飞溅的机加工车间输送场景。安装边界方面，该辊组件芯轴两端为固定安装端，可直接嵌入辊道机架的预设安装槽内，无需额外定制复杂连接座，辊体外径、芯轴轴径、有效输送宽度均匹配常规轻型、中型辊道线的安装尺寸标准，可直接替换同规格传统输送辊，无需改动原有机架结构。设计过程中重点考量了辊体转动的动平衡特性，辊壳与内部支撑结构的同轴度公差控制在常规输送辊的标准范围内，避免高速输送时出现辊体跳动、物料偏移的问题，同时端部的密封结构采用无接触式弯折迷宫设计，既不会额外增加辊体转动阻力，

　　又能实现可靠的异物防护，相比传统接触式密封圈，不会出现密封圈磨损后防护失效的问题，长期运行稳定性更优。在实际选型应用中，该辊组件可根据输送载荷需求调整辊壳壁厚、轴承规格，适配不同承载等级的辊道线，单辊额定承载覆盖轻型分拣线到中型板材输送线的常用载荷区间，芯轴可根据安装需求设计为铣扁端、螺纹端等多种连接形式，适配不同机架的固定方式。
