金属板材折弯成型旋压模角结构设计

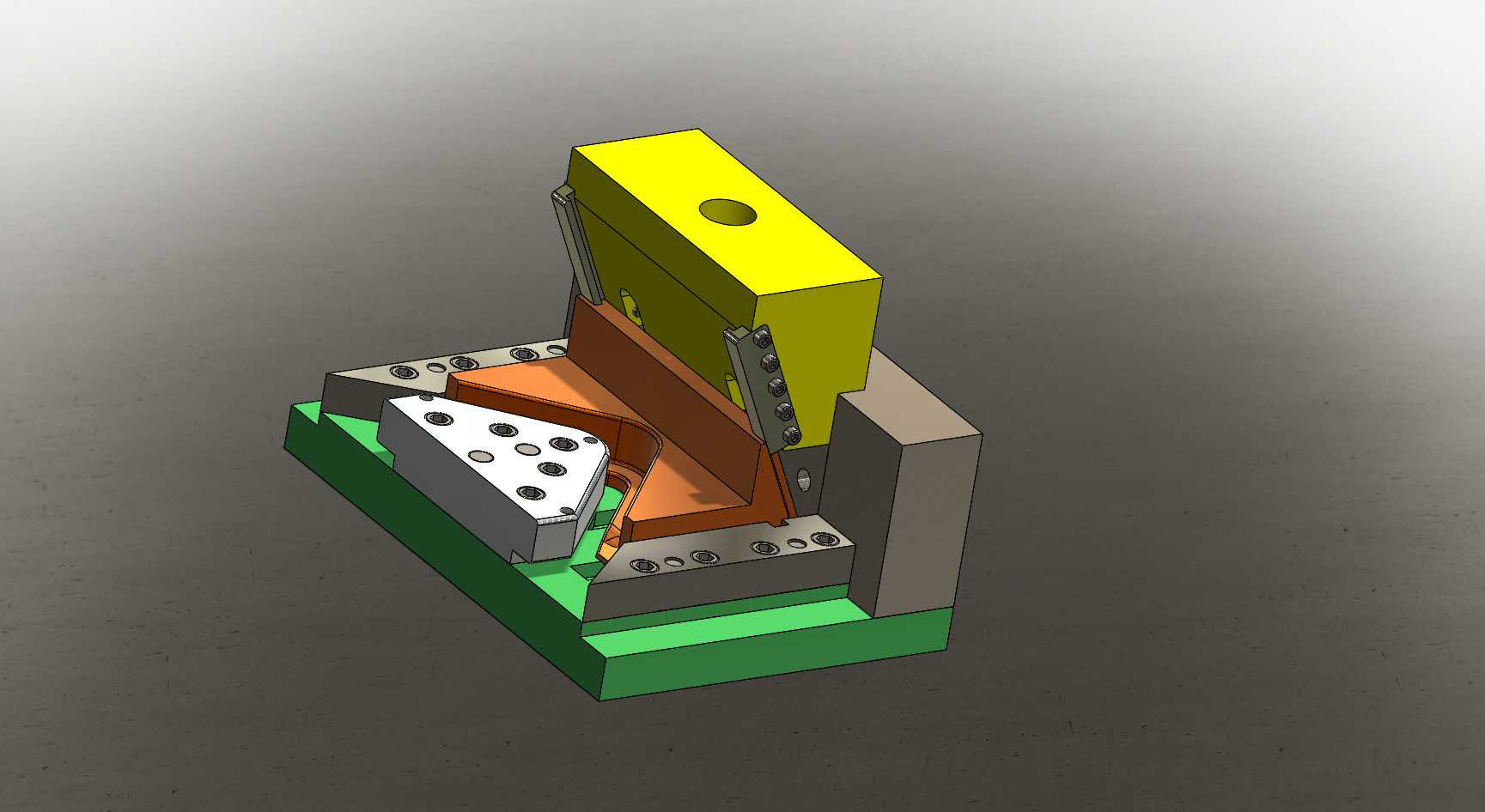

　　这套旋压模角结构主要应用于钣金加工车间的板材折弯成型工序，适配中小吨位的机械式或液压式压力机安装使用，针对厚度1-3mm的低碳钢、铝合金板材完成特定角度的弯折成型作业，在五金构件、机箱机柜、小型金属结构件的批量生产场景中较为常用。整套模具采用分层组合式结构设计，下模座选用绿色标识的调质钢材作为基础承载部件，底面加工有统一规格的T型槽安装位，可直接匹配压力机工作台的标准装夹间距，无需额外制作过渡连接板，安装时通过T型螺栓完成锁紧固定，整体安装边界控制在300mm×250mm的矩形范围内，适配多数中小型开式压力机的工作台面尺寸。上模部分的黄色模块为模柄连接座，顶部开设的圆柱孔用于和压力机滑块的模柄配合定位，

　　侧面的紧固螺钉孔可在模柄装入后完成侧向锁紧，避免冲压过程中上模出现偏移晃动。中间橙色的成型块为直接接触板材的工作部件，型面按照目标弯折角度做了精密研磨处理，圆角半径根据板材成型的最小弯曲半径设计，避免弯折处出现应力集中导致的开裂缺陷，成型块通过内六角螺钉与上模座连接，可根据不同的弯折角度需求快速更换对应型面的模块，无需拆卸整套上模结构，大幅缩短换模调试的时间。下模侧的白色带孔模块为定位挡块，表面排布的多组螺钉孔可根据板材的进料宽度调整挡块的固定位置，对送入模具的待加工板材做侧向定位，保证每一次冲压的弯折边尺寸一致性，挡块的定位面做了淬火处理，表面硬度达到HRC55以上，长期与板材摩擦也不会出现凹陷磨损，维持定位精度。

　　后侧与右侧的灰色挡块为卸料导向部件，在冲压完成滑块回程时，可卡在弯折成型的板材边缘，避免板材随上模上行，完成自动卸料，同时导向面的垂直度公差控制在0.02mm以内，保证上模下行过程中不会出现侧向窜动，让上下模的合模间隙保持均匀。整套结构的设计思路优先考虑加工场景的实用性，没有冗余的复杂结构，所有易磨损部件都采用分体式设计，出现损耗时仅需更换对应小零件即可，无需整体报废模具，有效降低生产中的工装维护成本，同时各部件的连接螺钉都选用标准内六角圆柱头螺钉，通用配件可直接从车间标准件库调取，维修更换无需定制特殊零件。在实际生产使用中，这套模角结构可配合不同的成型块完成90度、锐角、钝角等多种角度的弯折作业，定位挡块的可调范围覆盖20-150mm的弯折边尺寸，可满足多数小型钣金件的折弯加工需求，合模过程中上下模的导向间隙均匀，成型后的板材弯折角度公差可控制在±0.5度以内，弯折面平整无压痕，无需后续额外的校形工序。
