双液压缸夹持式半球形工件试验工装结构

　　这套结构主要面向实验室环境下的半球形工件性能验证场景，可适配硬质合金、石英类脆性半球构件的装夹定位需求，解决异形曲面工件在力学测试、表面性能检测过程中易偏移、装夹应力集中的痛点。日常使用中，该工装可直接固定在试验台台面上，为后续的压力测试、振动模拟、涂层结合力检测等工序提供稳定的装夹基准，避免工件在试验过程中出现窜动影响检测数据准确性。

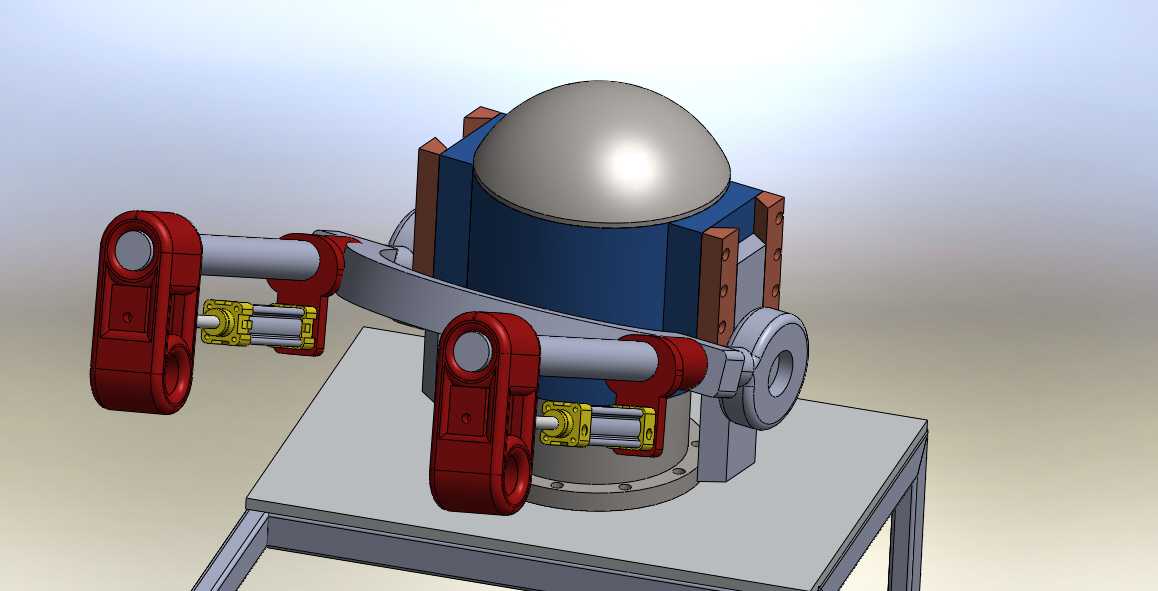

　　从功能特性来看，结构采用双侧对称的液压驱动夹持臂设计，两个夹持臂通过铰接支座与中部的工件安装座连接，每个夹持臂配套独立的小型液压缸提供夹紧动力，液压缸缸体端与机架侧支座铰接，活塞杆端与夹持臂中段的铰接耳连接，通过活塞杆的伸缩带动夹持臂绕根部铰接点转动，实现对半球形工件侧部的环抱式夹紧。半球形工件的安装座底部设置法兰连接结构，可通过螺栓与下方的支撑台架固定，安装座侧壁设置多组竖向的铜质导向挡块，可在工件吊装放置时提供导向定位，避免工件下放过程中磕碰安装座内壁。

　　设计过程中优先考虑了装夹应力的均匀分布，夹持臂与工件接触的弧面做了适配半球曲率的仿形处理，接触位置预留了缓冲垫安装槽，可根据被测工件的材质更换不同硬度的缓冲垫，避免刚性夹持对脆性工件表面造成压损。双侧对称的驱动布局可保证两侧夹紧力同步输出，不会出现单侧受力导致的工件偏斜问题，液压缸的行程预留了15mm的调节余量，可适配一定直径范围内的半球形工件装夹，无需更换夹持臂即可完成多规格工件的快速切换。

　　安装边界方面，整套工装的支撑台架采用方管焊接结构，底部四个支脚设置地脚螺栓安装孔，可直接固定在混凝土地面或者标准试验平台的T型槽上，台架上表面的安装平面平面度公差控制在0.1mm以内，保证上部安装座的水平度。整套结构的横向最大宽度由两侧夹持臂完全张开时的尺寸决定，安装时需要在工装两侧预留不小于200mm的操作空间，方便工件吊装以及液压缸的日常维护，夹持臂完全收拢时的最小夹持直径可覆盖常规半球试验件的尺寸范围，安装座中心高度符合实验室操作人员的站姿操作高度，无需额外垫高即可完成工件的装夹与拆卸操作。结构中所有铰接位置均设置自润滑衬套，可减少长期往复转动带来的磨损，延长工装的使用寿命，液压管路可沿台架侧面的走线槽布置，避免管路干涉夹持臂的转动行程。
