小型炉体弯折成型专用工装设备结构

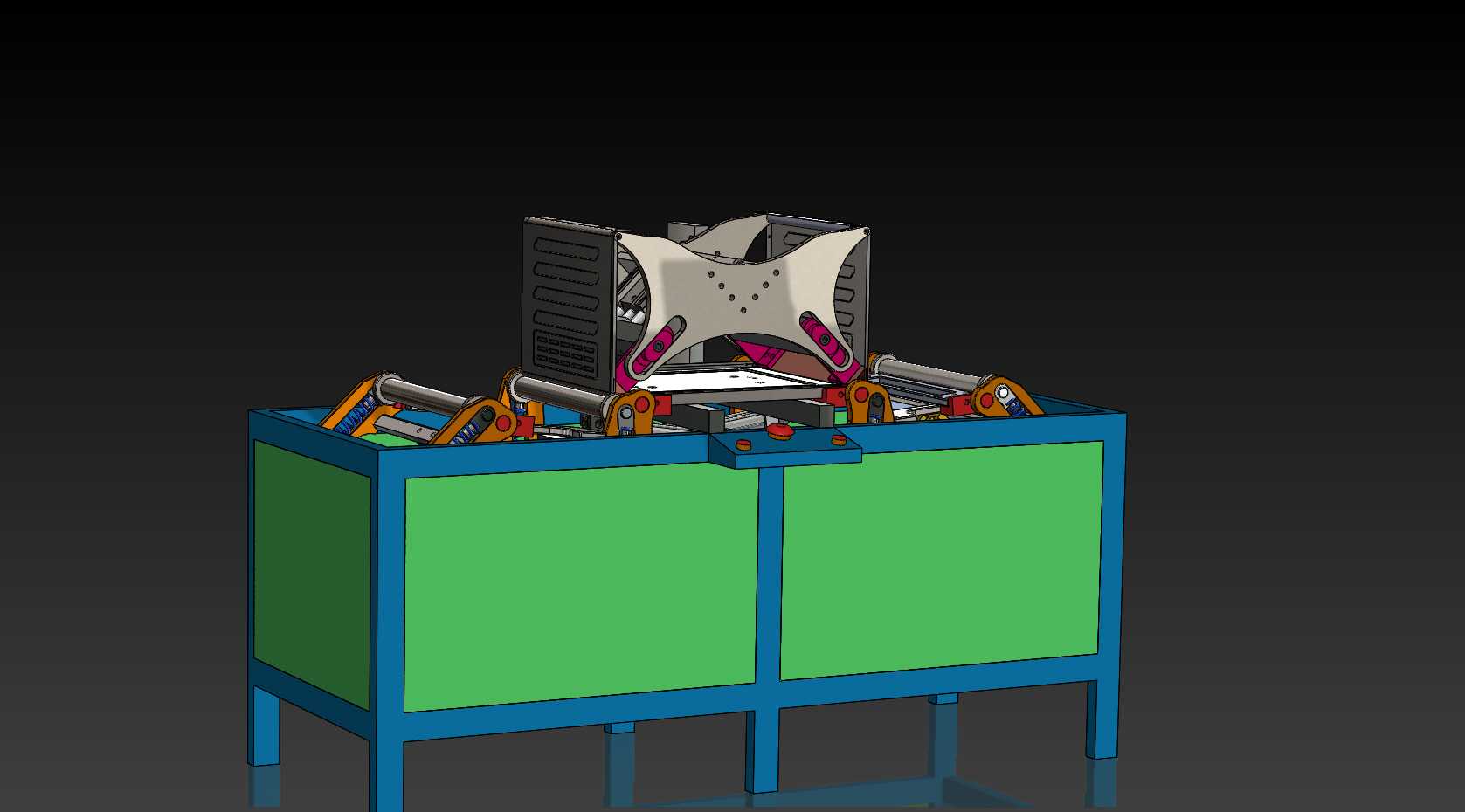

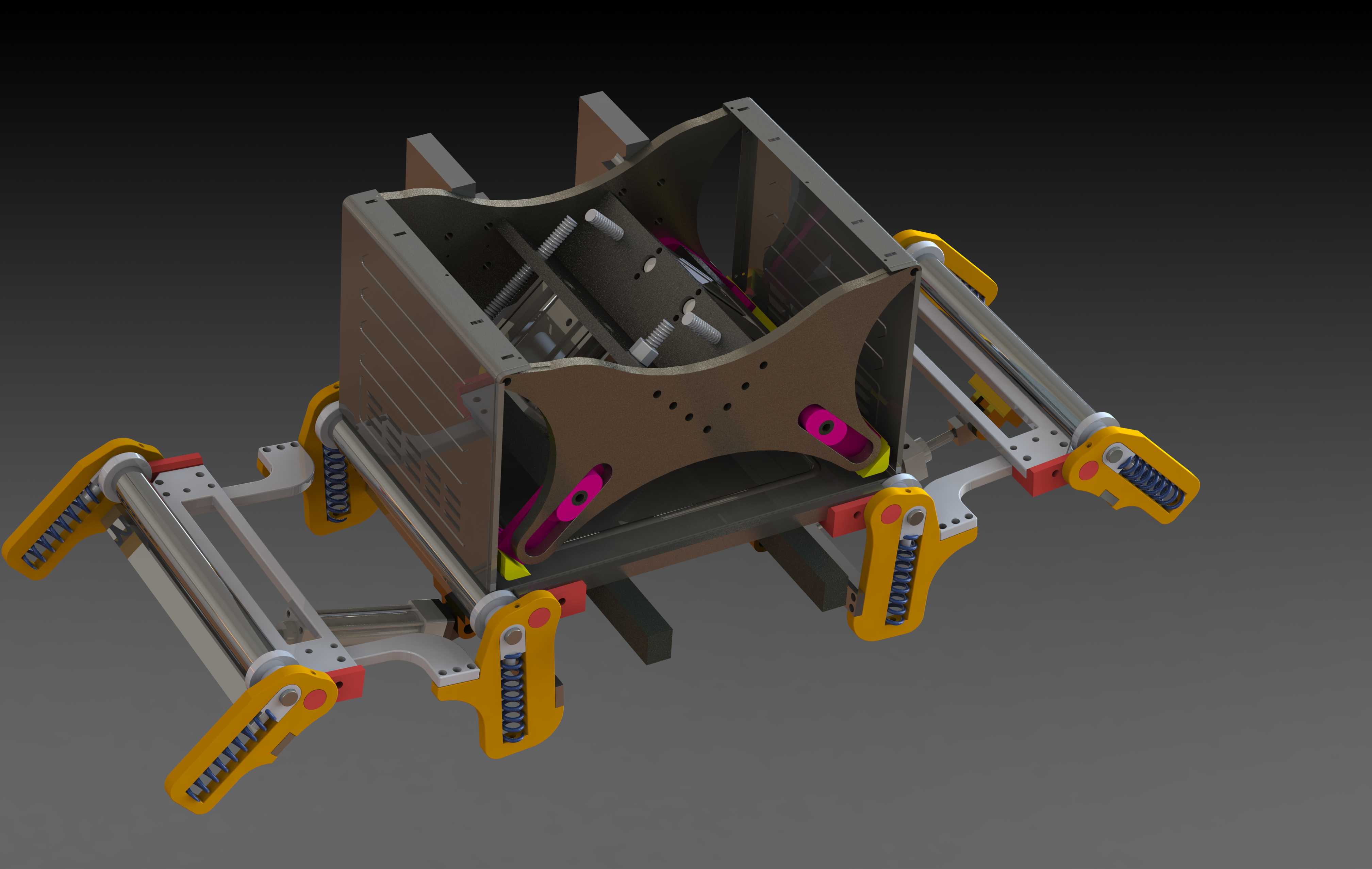

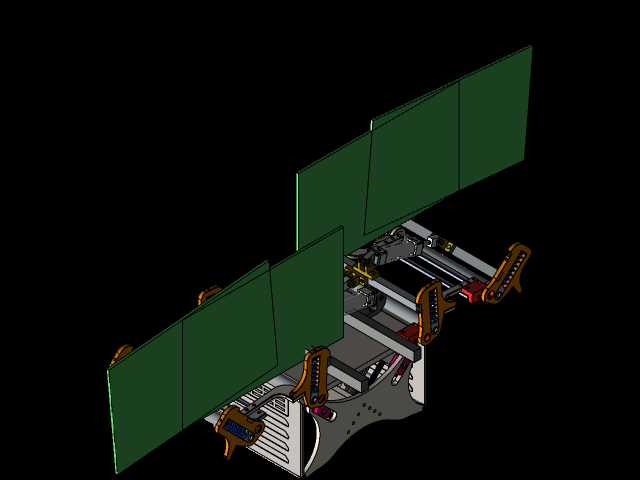

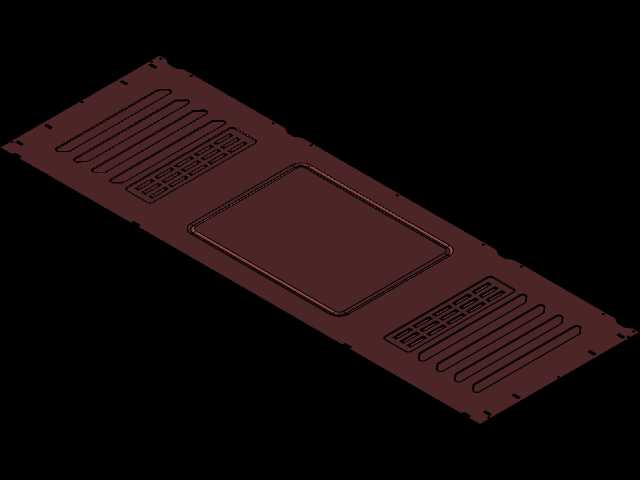

　　在小型加热炉、迷你烤箱类钣金壳体的量产加工环节，炉体弯折工序长期存在成型精度难统一、薄壁板材易变形、多批次工件弧度一致性差的痛点，这套弯折工装正是针对该类薄壁弧形钣金件的成型需求开发，适配厚度0.8-2mm的冷轧钢板、镀铝锌板材的冷弯折加工，无需额外加热即可完成炉身弧形段的一次成型。从结构布局来看，设备采用双侧对称的夹持导向结构，两侧带防滑齿纹的黄色夹持手柄集成了弹簧复位组件，操作时可通过手柄快速开合夹持端，完成待加工板材的定位装夹，无需额外的螺栓锁紧步骤，单工位装夹耗时可控制在10秒以内，适配小批量多批次的柔性生产需求。中部的成型模腔完全匹配小型炉体的弧形轮廓，模腔边缘做了R3的圆角过渡处理，避免弯折过程中板材表面出现压痕、

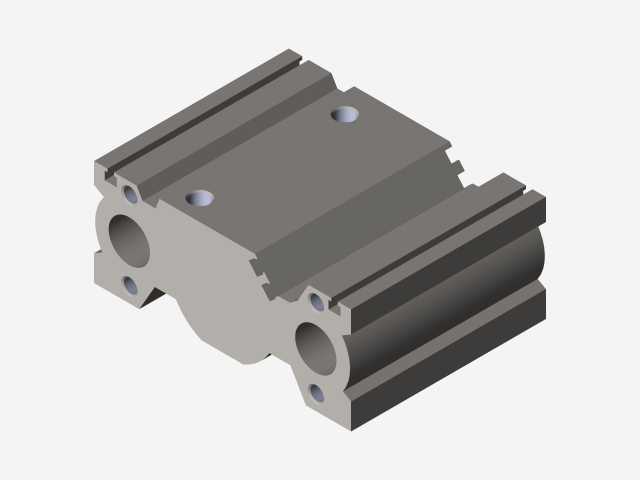

　　裂边问题，模腔侧面预留的多组调节孔位，可根据不同板材厚度微调成型间隙，适配不同规格炉体的成型参数要求。横向布置的双导柱结构为两侧夹持臂提供精准的运动导向，导柱表面做了硬铬镀层处理，耐磨性能满足长期高频次的开合作业需求，导柱两端的限位块可严格控制夹持臂的行程边界，避免过压导致的板材过度变形。设备的安装边界紧凑，整体占地尺寸可适配常规的钣金车间工作台面，无需额外浇筑地基，通过底部的四个安装孔即可完成与工作台面的螺栓固定，安装调试流程简单，普通钣金操作工经过半小时培训即可独立操作。设计阶段充分考虑了作业的人机工程性，夹持手柄的握持角度与操作力经过反复优化，单次弯折操作的施力控制在普通人手臂可轻松施加的力度范围内，

　　无需额外搭配液压或气动动力源，纯机械结构的设计也降低了后期的维护成本，日常仅需定期给导柱、铰接点加注润滑脂即可维持稳定运行。这套工装解决了小型炉体类弧形钣金件依赖大型折弯机无法完成小弧度成型、手工成型精度差的问题，成型后的工件弧度公差可控制在±0.5mm以内，拼接时无需额外修磨即可完成炉体的组焊作业，大幅提升了小型加热炉、迷你烤箱壳体的加工效率与成品一致性。
