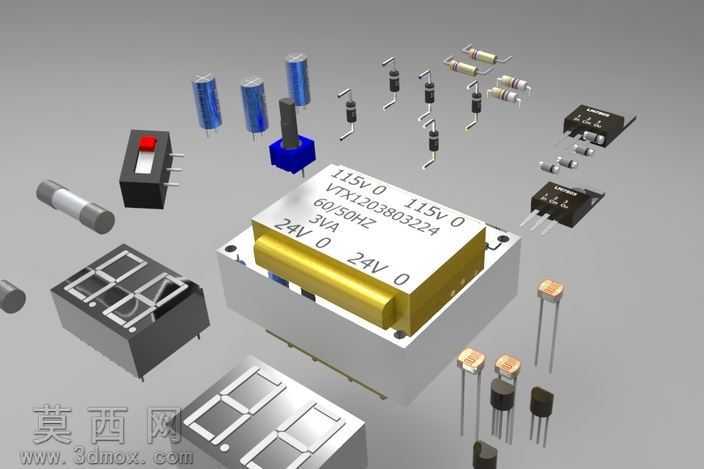

常用电子元器件组合三维建模设计

本套电子元器件三维模型采用参数化建模思路搭建，在三维建模软件中完成全品类元件的1:1比例还原，建模过程严格参照工业级电子元件的实际尺寸规范，对每类元件的外形轮廓、引脚排布、结构细节做了精准复刻。建模阶段先以基础几何体搭建各元件的主体框架，针对铝电解电容的圆柱形铝壳、顶部防爆压痕、引脚折弯角度，电阻的色环标识段、两端金属帽结构，继电器的金属外壳、接线端子、内部铁芯轮廓，数码管的段码发光区、黑色塑封基座，拨码开关的按键凸起、引脚焊盘，二极管的色环极性标识、圆柱形玻封/塑封本体，三极管的半圆柱塑封本体、三脚直插排布，瓷片电容的圆形瓷基体、引脚间距等细节，都通过拉伸、旋转、扫描、倒角等建模命令逐一实现，确保每个元件的结构特征与实物一致。材质渲染阶段，根据不同元件的物理属性匹配对应材质参数：铝电解电容外壳赋予磨砂铝合金材质，顶部防爆槽做哑光黑色塑料质感，引脚赋予镀锡金属的低反光金属材质；碳膜电阻本体赋予哑光米黄色塑封材质，表面色环做对应色彩的哑光涂层，两端金属帽赋予亮面镀镍金属质感；密封继电器的金属外壳赋予拉丝金/镀锌钢材质，接线端子做亮面铜质金属质感，基座部分赋予黑色耐高温工程塑料材质；数码管的塑封基座做哑光黑色阻燃塑料质感，段码区域赋予半透明磨砂红色透光材质，模拟通电显示的视觉效果；直插元件的引脚统一做镀锡哑光金属材质，还原真实焊脚的质感。整套模型的结构设计兼顾了外观还原与装配合理性，所有元件的引脚间距、本体尺寸都符合PCB板载焊接的通用规范，可直接用于电子装配模拟、PCB布局演示、教学课件制作等场景，建模过程中对元件的倒角、圆角细节做了优化处理，避免出现尖锐破面，模型拓扑结构规整，可直接导入各类三维场景做渲染或动画演示，不同元件之间做了独立分组，可单独调用单个元件模型使用，也可组合排布模拟电路板上的元件布局效果。
