机床进给机构用导向支撑滑座结构

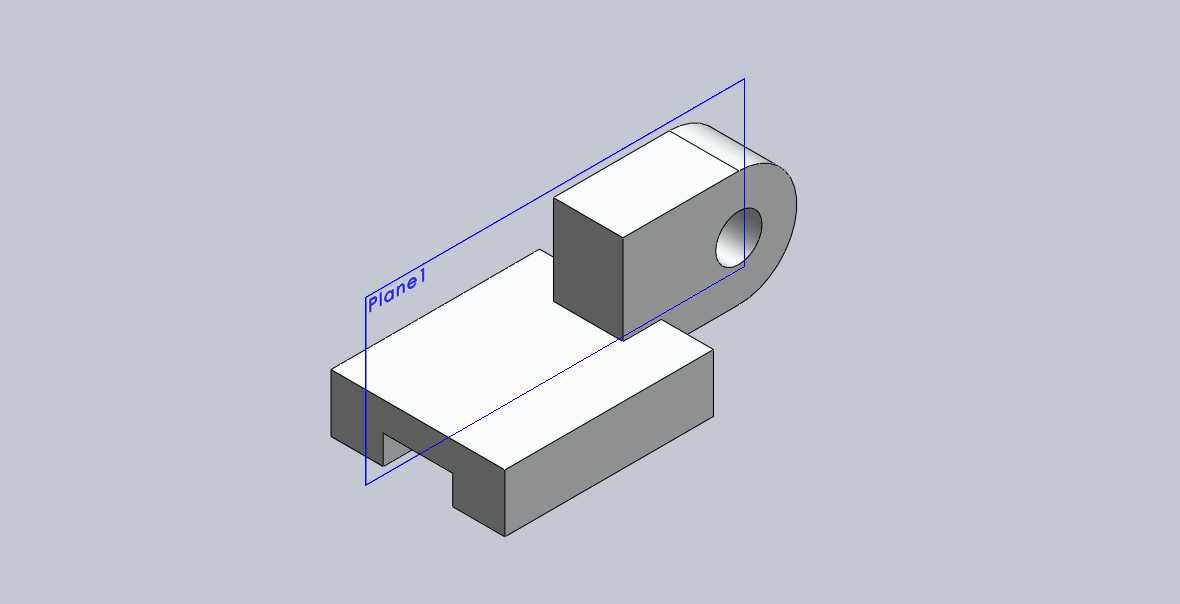

　　这款滑座主要应用于普通车床、铣床以及小型自动化专机的直线进给单元中，作为滑动副的核心承载构件，承担着连接运动执行部件与导轨副、传递进给推力、保障运动直线度的作用，在中小型切削设备的横向进给工位、工装夹具的位移调节工位都能见到同类型结构的应用。从结构设计来看，下部的开槽结构是直接与线性导轨配合的安装位，槽的两个平行侧面作为滑动导向面，加工时需要保证与导轨接触面的平面度与平行度公差，避免滑动过程中出现卡滞、爬行问题，槽的开口尺寸按照适配的常规矩形导轨规格做匹配设计，安装时可通过侧面的紧定螺钉调整配合间隙，兼顾滑动顺畅度与支撑刚性。上部带通孔的凸台结构是用于连接执行部件的安装位，通孔可穿入铰接销轴或者锁紧螺栓，根据不同工位的需求，

　　既可以安装刀架夹具做切削进给运动，也可以安装检测探头做位移扫描动作，凸台与下部基体做一体化成型设计，衔接处做了圆角过渡处理，避免应力集中导致的受力断裂问题，在承受交变切削载荷时能保证足够的结构强度。设计过程中优先考虑了载荷分布的合理性，下部滑动段的长度按照导向行程的1.2倍做取值，保证全行程范围内滑座不会出现倾覆力矩超标问题，上部安装凸台的中心高度按照常规配套部件的安装基准做设定，减少装配时的调整垫片用量，降低装配累计误差。整个构件的外形没有多余的冗余结构，在保证壁厚满足强度要求的前提下做了轻量化处理，滑动面的厚度预留了后续修刮的余量，方便设备长期使用磨损后做精度恢复维修，侧面的基准平面可作为加工时的定位基准，

　　一次装夹即可完成所有配合面的精加工，有效控制加工形位公差。实际装配时需要注意滑动面与导轨的配合间隙控制在0.02-0.04mm区间，过大会导致运动精度下降，过小则会加剧磨损，上部安装孔的同轴度需要控制在0.01mm以内，保证连接部件的运转同轴度，避免附加载荷影响进给运动的平稳性。
