65mm缸径75mm行程双出杆气缸结构

　　这款双出杆气缸在气动传动回路中承担直线往复执行功能，常见于轻工装配线、非标自动化工装、包装设备的工位推送、工件夹紧、挡料定位场景，相比单出杆气缸，其两端均可外接负载，能在双向行程上实现一致的推力输出，适配需要双侧动作同步、或者需要在气缸两端安装触发撞块、位移检测元件的工位。从结构设计来看，该气缸采用拉杆式缸体连接结构，四根金属拉杆贯穿前后端盖，将挤压成型的铝合金缸筒牢牢夹紧，端盖与缸筒的接触面设置密封件保证腔体气密性，这种结构的优势在于拆装维护便捷，当缸筒内壁磨损或者密封件老化时，只需松开拉杆螺母即可拆解更换内部元件，无需整体报废气缸。缸径设定为65mm，对应额定工作气压下可输出稳定的轴向推力，

　　75mm的行程长度适配短行程往复动作需求，避免过长行程带来的活塞杆挠度变形问题，双出杆的设计让活塞杆两端均伸出端盖，可在一端连接作业负载，另一端安装磁环开关触发块、行程限位挡块或者缓冲调节结构，拓展安装适配性。端盖上预留的两个气口分别对应气缸的无杆腔与有杆腔，通过换向阀切换供气方向即可驱动活塞杆伸出或者缩回，端盖内部集成了缓冲结构，在活塞运动到行程端点前，通过封闭排气腔形成气垫，降低活塞撞击端盖的噪音与机械冲击，延长气缸整体使用寿命。安装边界方面，拉杆式结构的气缸可通过前端盖法兰、后端盖耳轴、中部脚架等多种附件实现不同姿态的固定，双出杆的两端轴径保持一致，可适配标准的Y型接头、浮动接头连接负载，避免活塞杆承受径向力导致密封件偏磨。

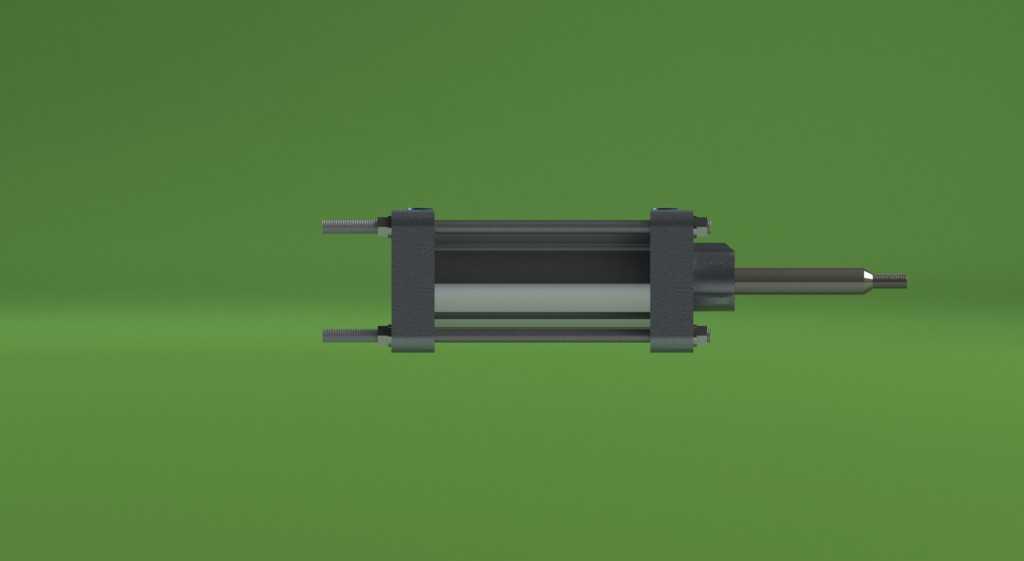

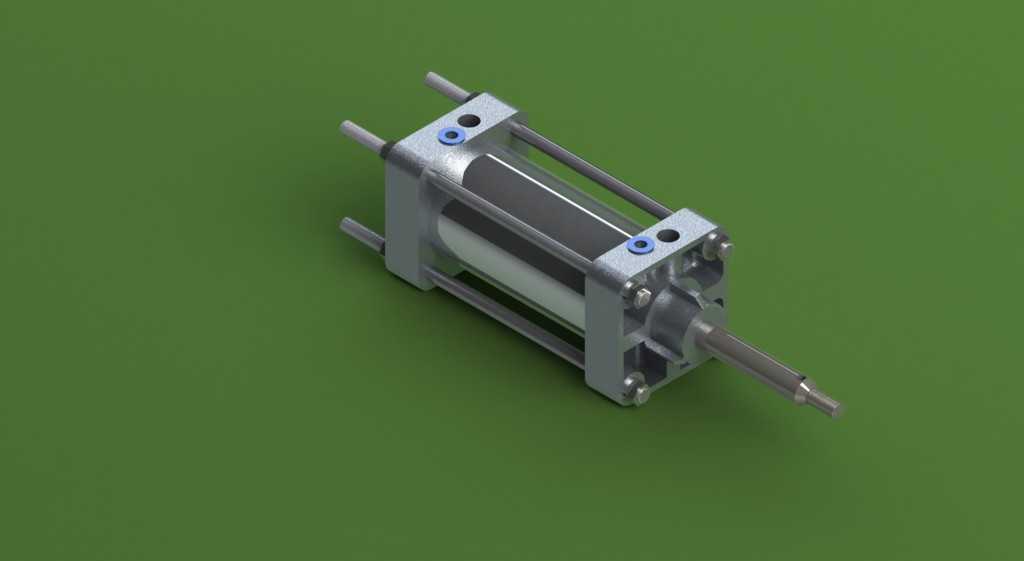

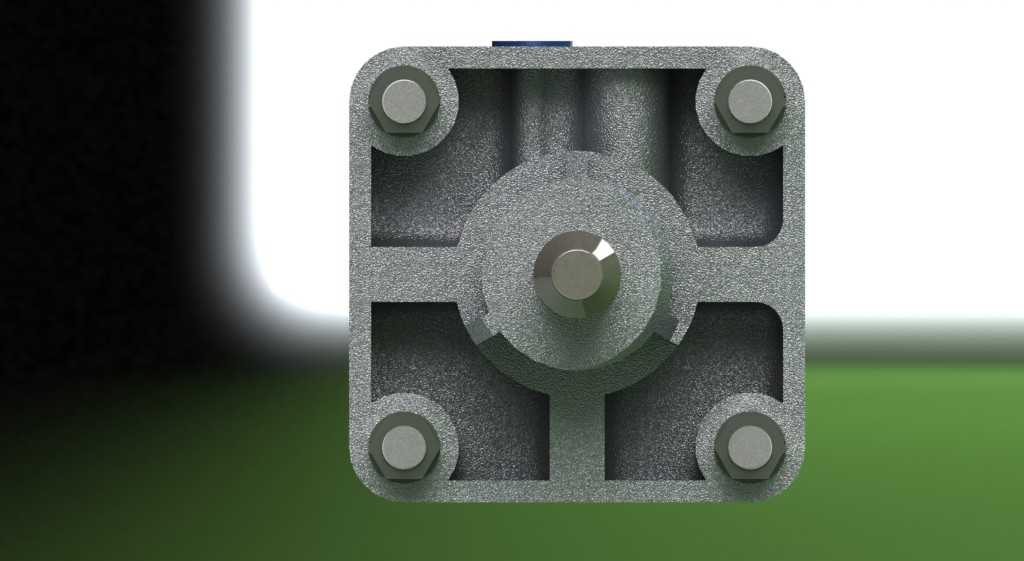

　　建模过程中还原了缸体表面的阳极氧化质感、活塞杆的磨削加工表面特征、拉杆的外螺纹结构以及端盖上的气口螺纹细节，所有配合面的尺寸公差按照气动元件行业通用标准设定，端盖与缸筒的配合间隙、活塞杆与导向套的配合精度都符合实际生产中的装配要求，可直接用于气动回路的虚拟装配验证、设备动作仿真演示，也能作为选型参考核对安装尺寸是否适配目标工位的布局空间，避免实际安装时出现干涉、行程不足或者推力不匹配的问题。在实际设备选型中，该规格气缸适配0.1-0.8MPa的工作气压范围，动作响应速度快，介质为经过滤的压缩空气，无需额外添加润滑油即可长期工作，适合在洁净度要求较高的装配车间、电子生产线上使用，双出杆的结构也能满足部分特殊工位需要双向同步动作的需求，比如双侧同时夹紧工件、两端同时触发位置信号等场景，相比普通单出杆气缸减少了额外的元件加装成本，整体结构紧凑，占用安装空间小，能在狭小的设备内部布局中灵活安装。
