路虎发现2Bilstein减震器适配安装支架

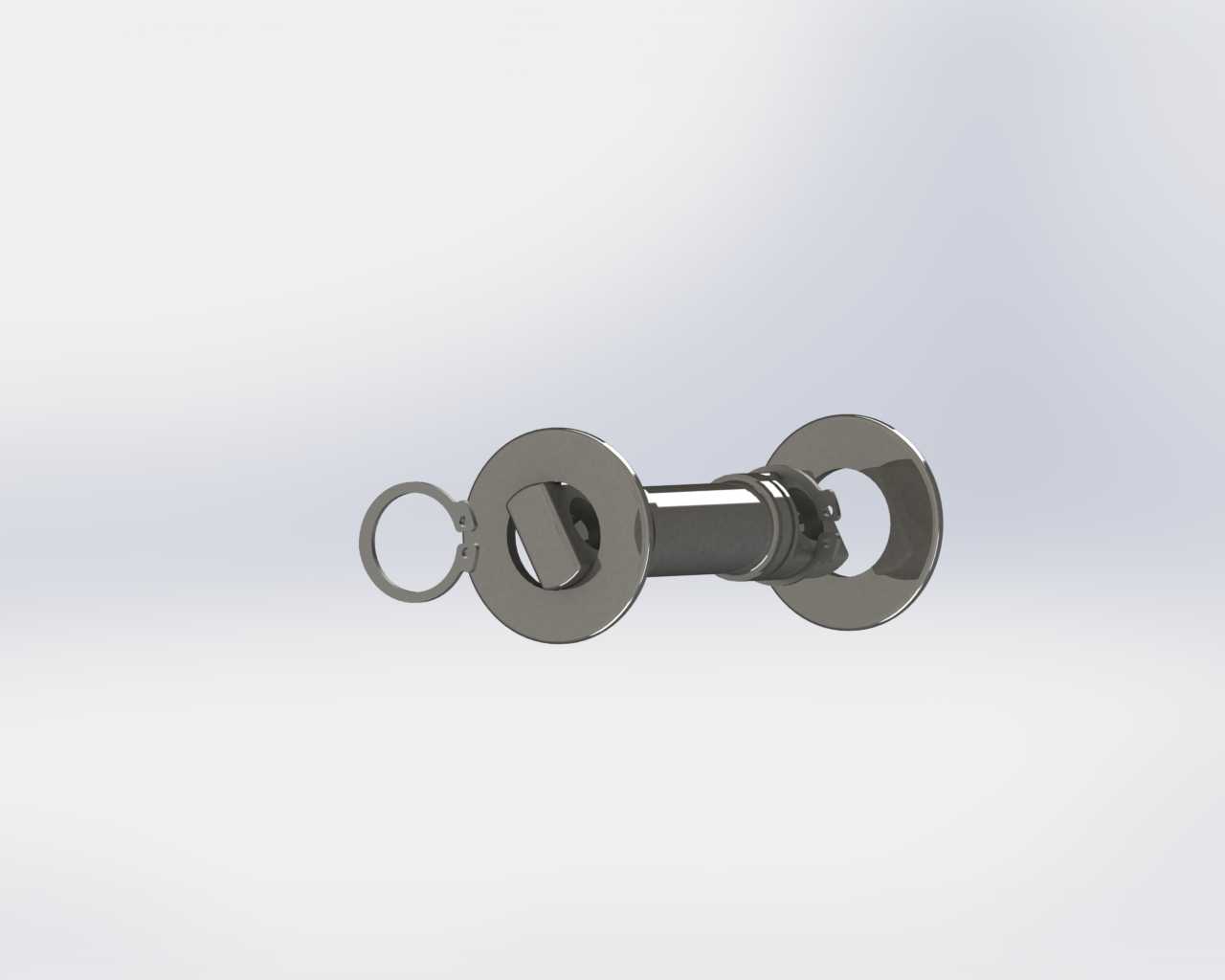

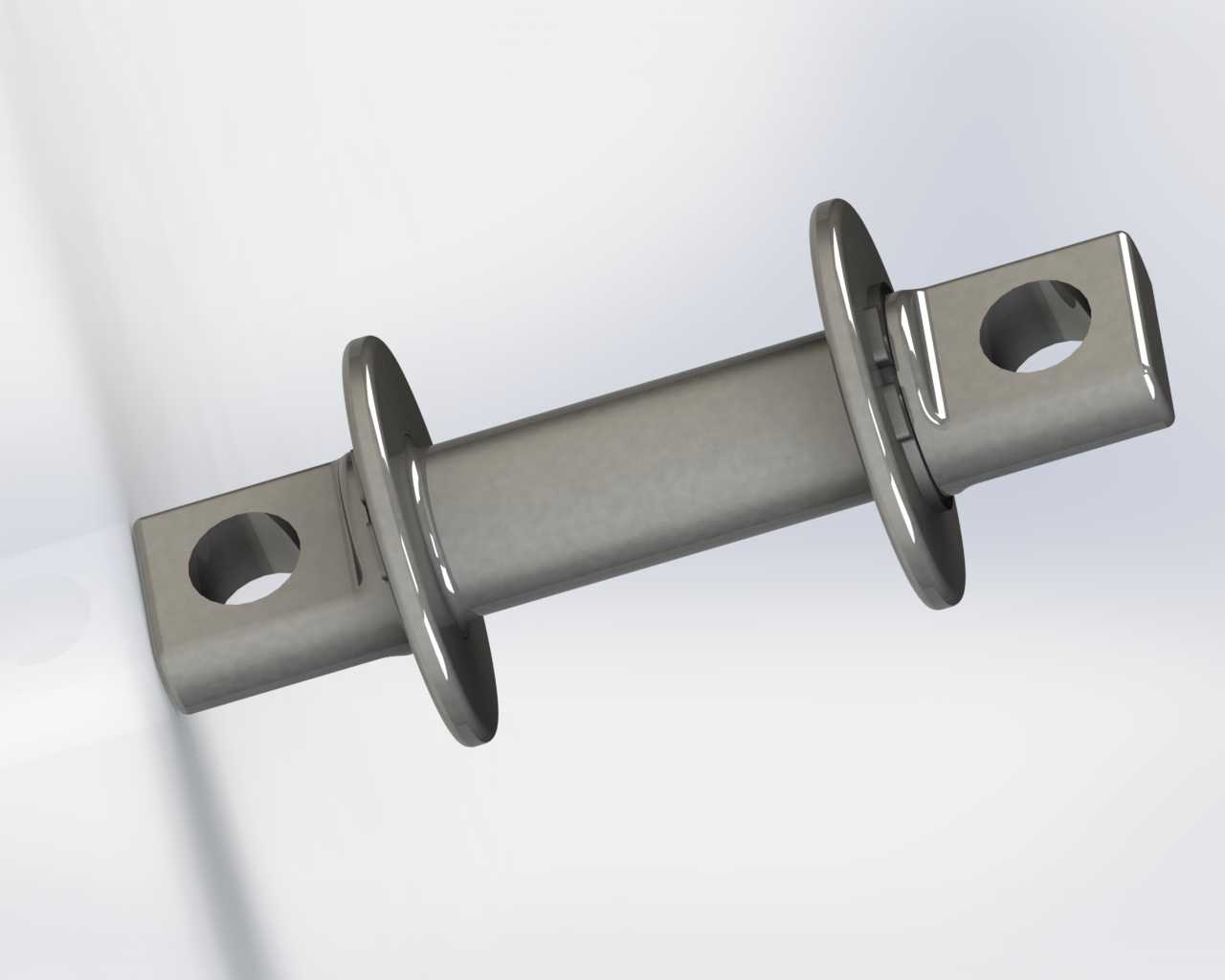

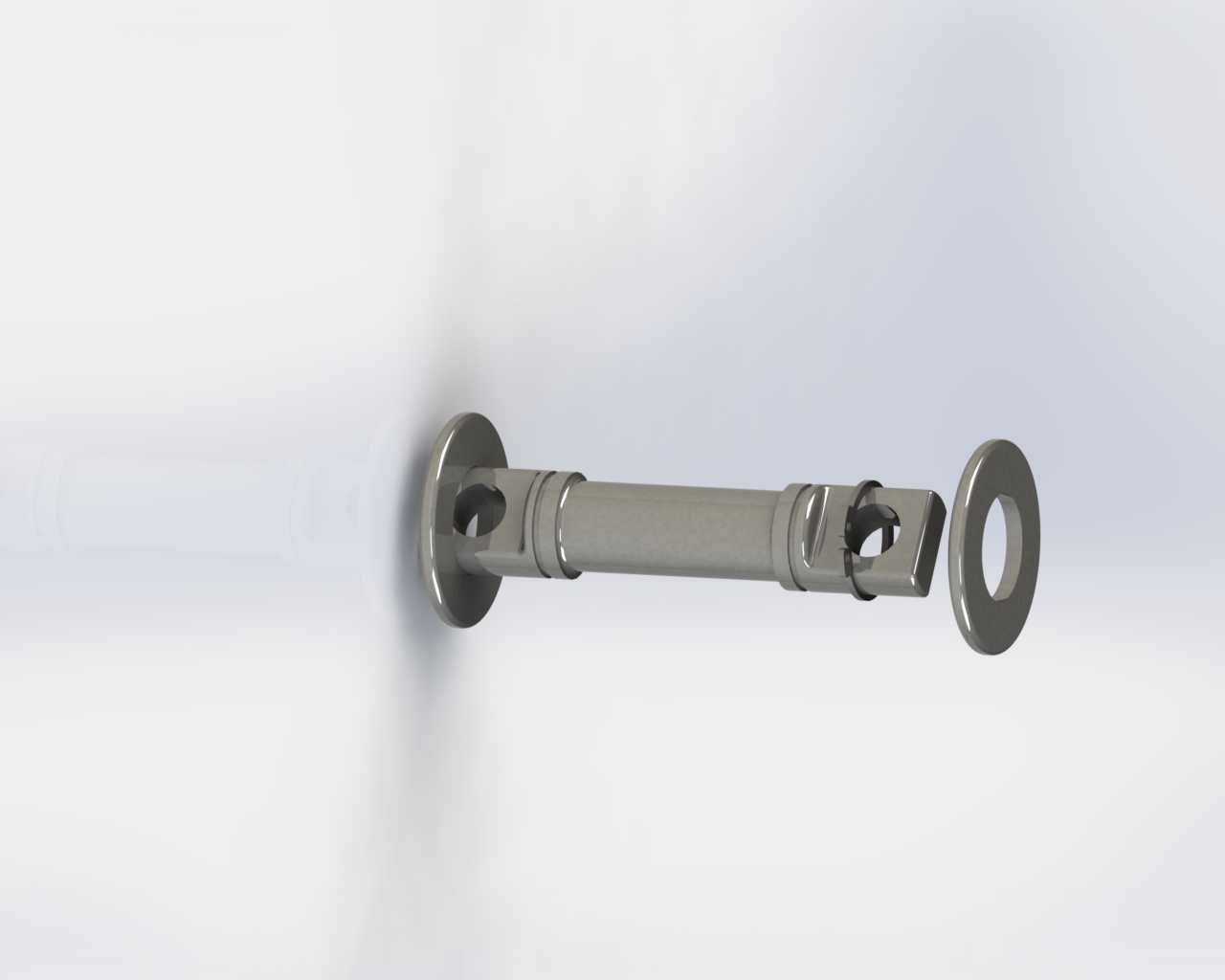

　　在硬派越野车型的悬架升级与维保场景中，减震器安装支架是连接车身承载结构与减震总成的核心受力零件，直接决定减震器的工作行程边界与安装定位精度，尤其适配Bilstein这类高性能减震产品时，支架的结构合理性会直接影响整车滤震表现与越野通过性。这款针对路虎发现2开发的减震支架，核心设计目标是在保证结构强度的前提下降低安装位高度，释放减震器的全行程工作空间，解决原厂支架在大行程越野工况下容易出现的减震器触底、拉伸限位不足的问题。从结构设计来看，支架主体采用阶梯轴式承载结构，上下两端设置带安装孔的法兰盘，分别对应车身减震塔安装位与减震器筒身的连接端，轴身预留卡簧安装槽位，配合配套的卡环实现轴向限位，避免越野颠簸工况下出现连接松脱的风险。

　　中间轴段的定位凸台与Bilstein减震器上端的安装接口尺寸完全匹配，安装时无需额外扩孔或打磨衬套，可直接对位装配，法兰盘的螺栓孔位完全沿用原厂安装点位，不需要对车身减震塔做任何切割或焊接改动，属于无损适配的升级部件。在安装边界设计上，支架的总高度经过反复校核，在降低安装位的同时，保证减震器在最大压缩行程时不会与周边的轮拱内衬、转向拉杆发生运动干涉，最大拉伸行程时也不会超出减震器自身的活塞杆拉出极限，兼顾了降低车身重心与保留全行程减震能力的需求。轴身的环形凹槽除了安装卡簧实现轴向固定外，还预留了足够的衬套压装空间，可适配不同厚度的橡胶减震衬套，满足不同用户对悬架软硬调校的需求。上下法兰盘的厚度经过受力仿真校核，

　　在承受越野路面最大冲击载荷时不会出现塑性变形，法兰盘与轴身的连接位置做了圆弧过渡处理，避免应力集中导致的疲劳断裂问题，适配长期非铺装路面行驶的使用场景。这类支架在实际装车时，需要先将减震器上端与支架下端法兰对位固定，穿入连接螺栓并按规定扭矩锁紧，再将支架上端法兰与车身减震塔的原厂孔位对齐，装入固定螺栓后完成装配，整个安装流程不需要改动原车其他悬架部件，普通维修车间即可完成作业。在越野行驶过程中，支架会持续传递减震器与车身之间的纵向冲击载荷，因此轴身的圆柱度与法兰盘的端面垂直度都有较高的加工精度要求，建模时对各个配合面的公差带做了明确设定，保证装配后减震器的工作角度与设计值一致，避免出现偏磨导致的减震器漏油问题。
