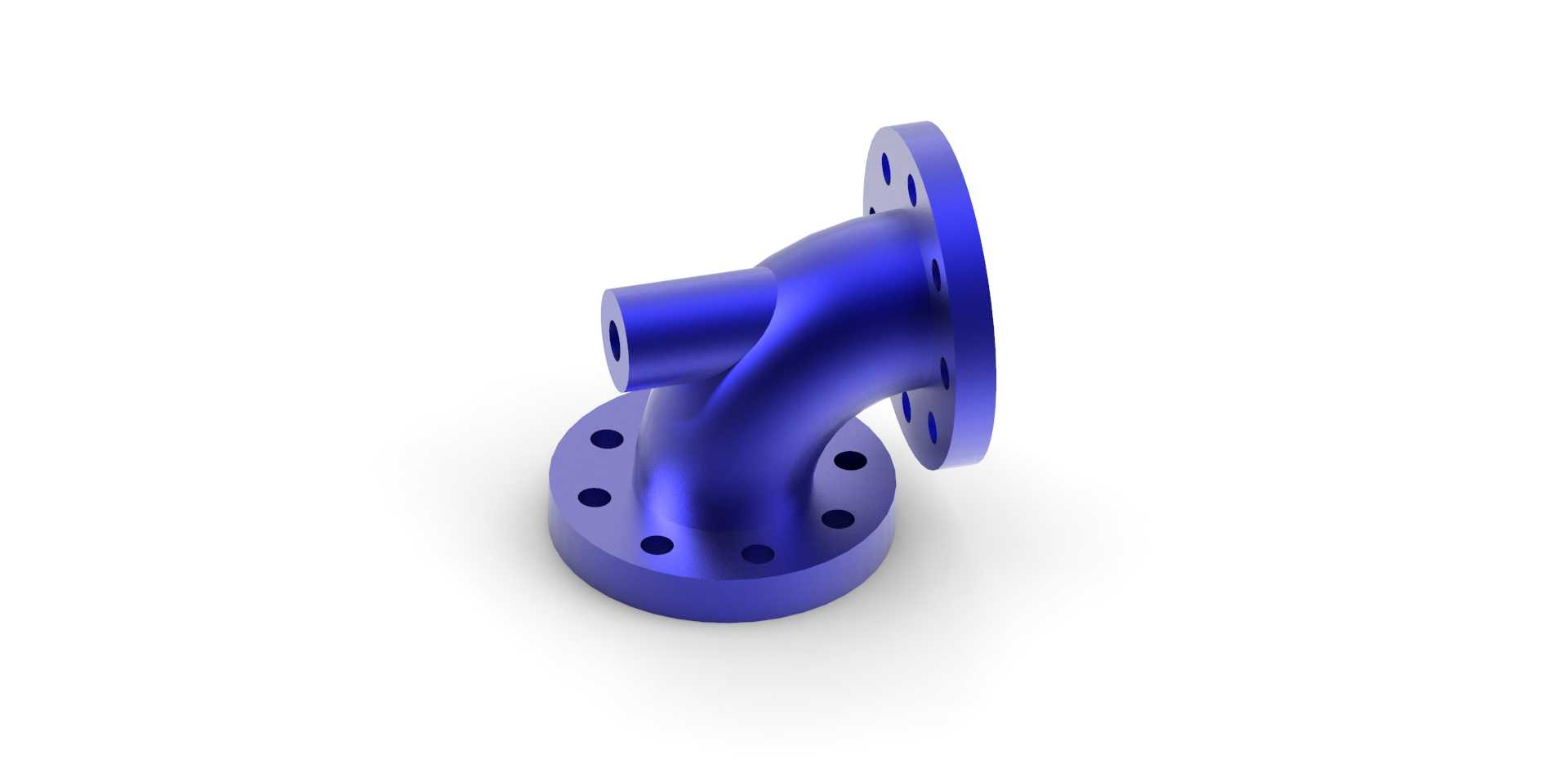

90度双法兰供水管道弯头结构设计

　　在民用供水、工业循环水输送、市政给排水管网的布设场景中，管路走向的90度转向是极为常见的布设需求，这类双法兰结构的90度弯头，正是为解决管路垂直转向的刚性连接需求而设计。不同于普通螺纹连接的小通径弯头，该弯头采用两端法兰盘的连接形式，能够适配中大通径的钢制输水管道，连接时通过法兰盘上的均布螺栓孔配合密封垫片，可实现管路接口的可靠密封，避免输水过程中的渗漏问题，同时法兰连接的形式也便于后期管路的检修拆卸，无需对整段管路进行切割作业。从结构设计逻辑来看，弯头的流道采用平滑圆弧过渡，没有直角转折的突兀结构，能够最大程度降低水流转向时的局部阻力损失，减少输水过程中的压损，降低供水系统的动力能耗；

　　弯头主体的壁厚根据输水常规压力等级做了均匀化设计，既保证了承压状态下的结构强度，避免长期带压运行出现管壁鼓胀、开裂的问题，也不会因为壁厚冗余过大造成材料浪费。两端的法兰盘与弯头主体采用一体化的结构设计，不存在焊接接缝的应力集中隐患，法兰盘上的螺栓孔采用圆周均布的排布方式，能够保证连接时螺栓受力均匀，紧固后法兰面的压合应力分布一致，避免局部密封失效。在安装边界上，两端法兰的端面保持垂直的空间位置关系，能够直接对接两个呈90度垂直布设的管路段，安装时无需额外调整管路角度，法兰盘的外径、螺栓孔中心距、螺栓孔孔径均匹配对应通径的通用法兰标准，可直接与市面上同规格的法兰管道、法兰阀门进行适配对接，不需要单独加工定制转接件。

　　弯头的侧部还预留了一个小通径的支管接口，可用于安装压力表、排气阀或者支路引流管，满足供水系统运行中的压力监测、管路排气以及小流量支路分水的需求，无需在主管道上额外开孔焊接支管，减少了现场施工的工作量，也降低了现场焊接带来的管路变形、防腐层破坏的风险。整体结构的流道内壁做了顺滑处理，没有凸起、毛刺等结构，能够避免水流长期冲刷造成的局部气蚀，也不容易滞留水中的杂质，减少管路堵塞的概率，适用于常温清水输送的各类供水场景，不管是建筑内部的供水立管与水平管的转向连接，还是厂区循环水系统的管路布设，都能通过该弯头实现可靠的管路转向连接。
