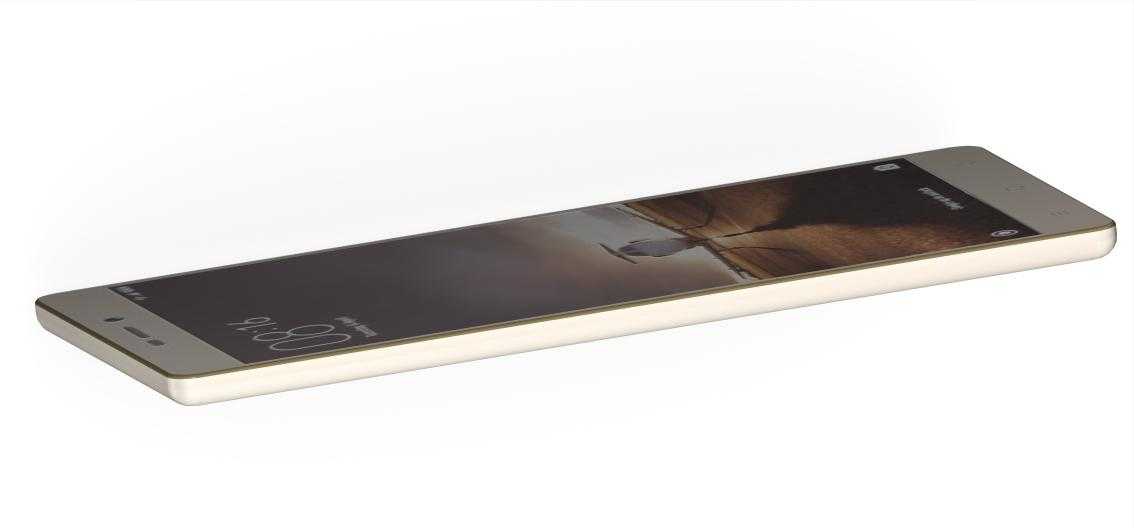

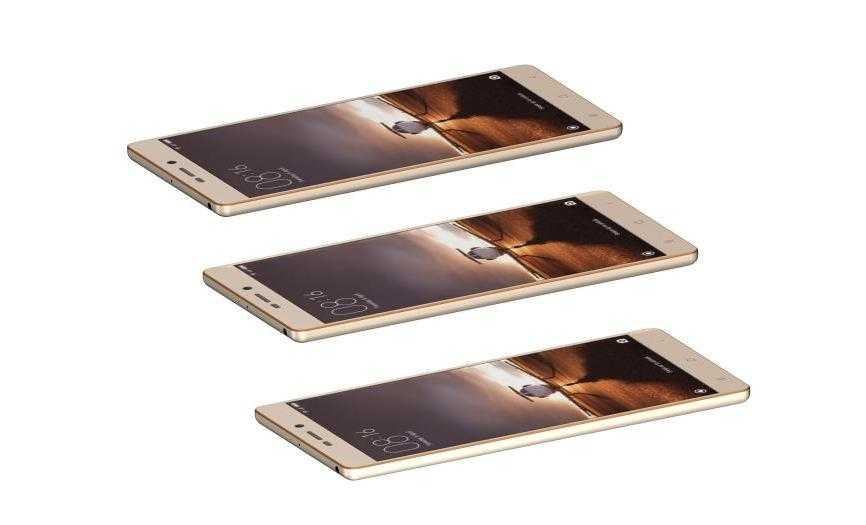

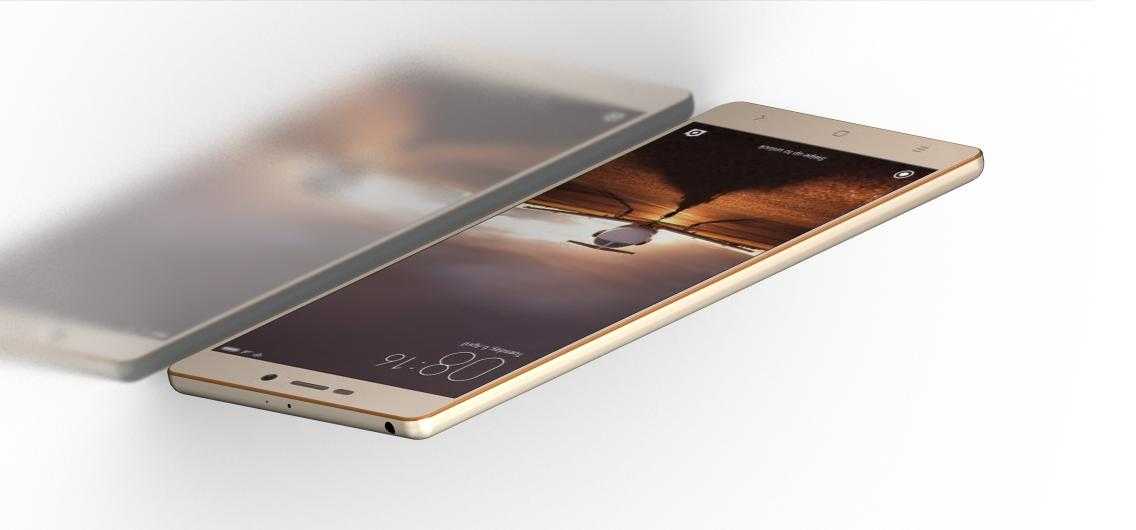

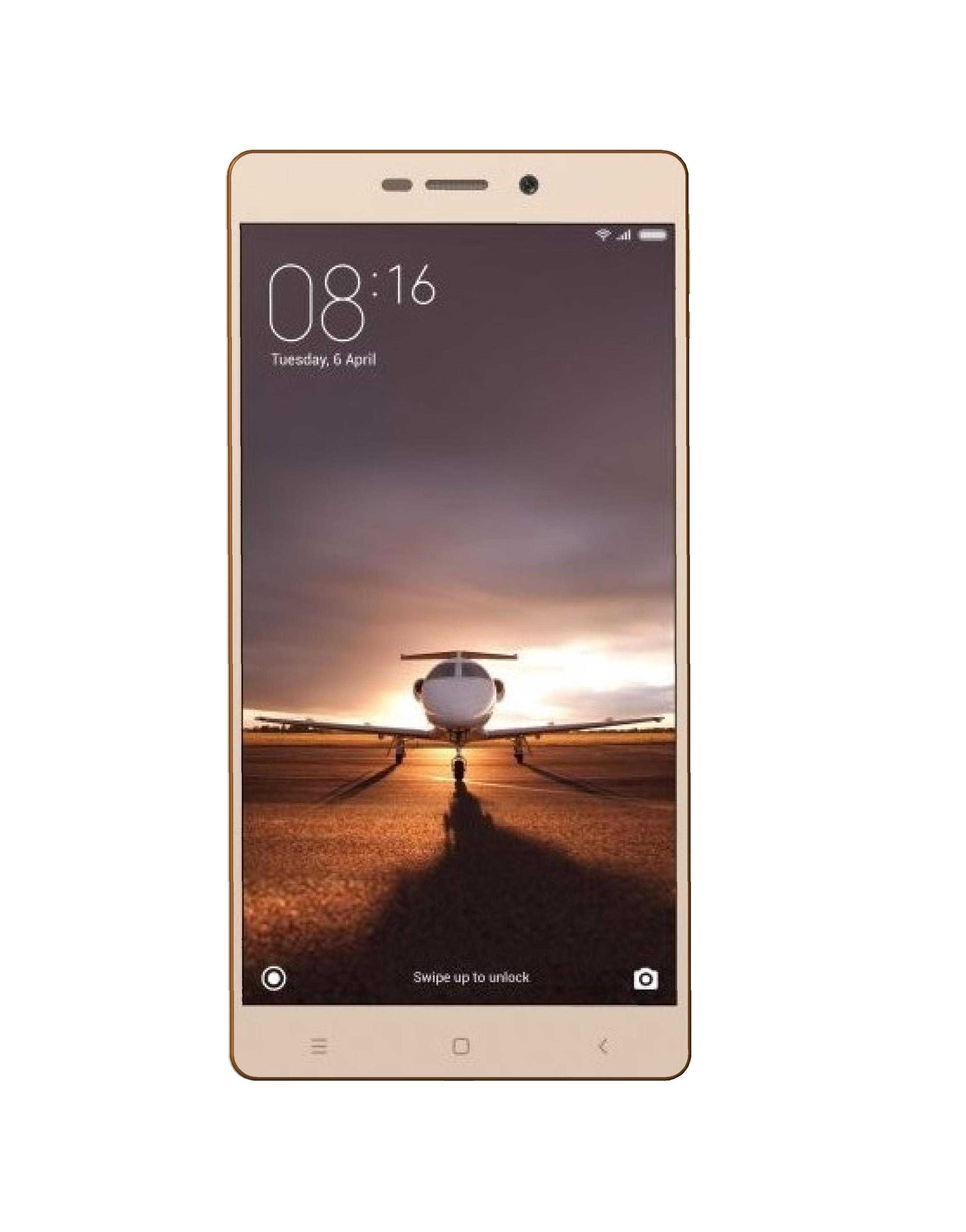

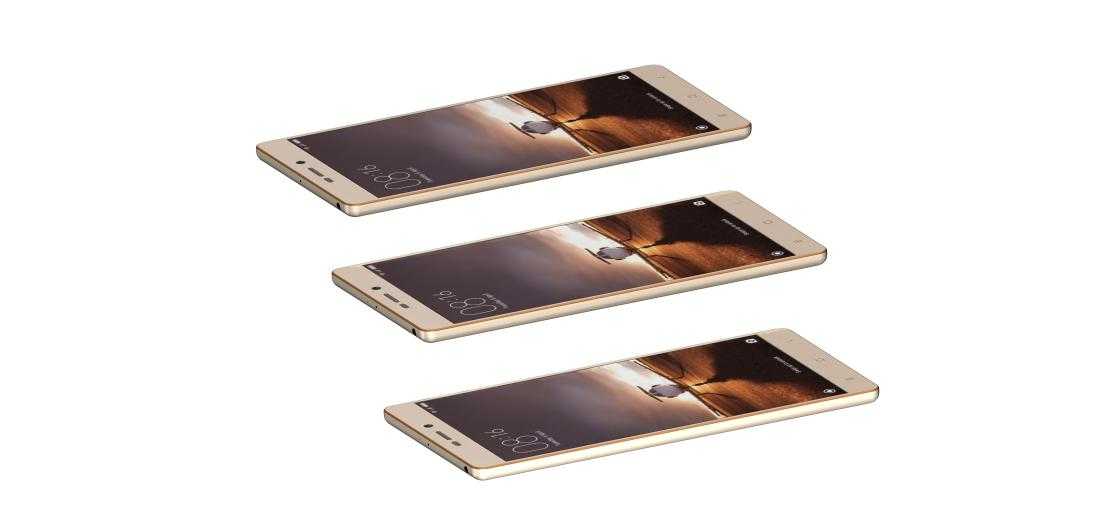

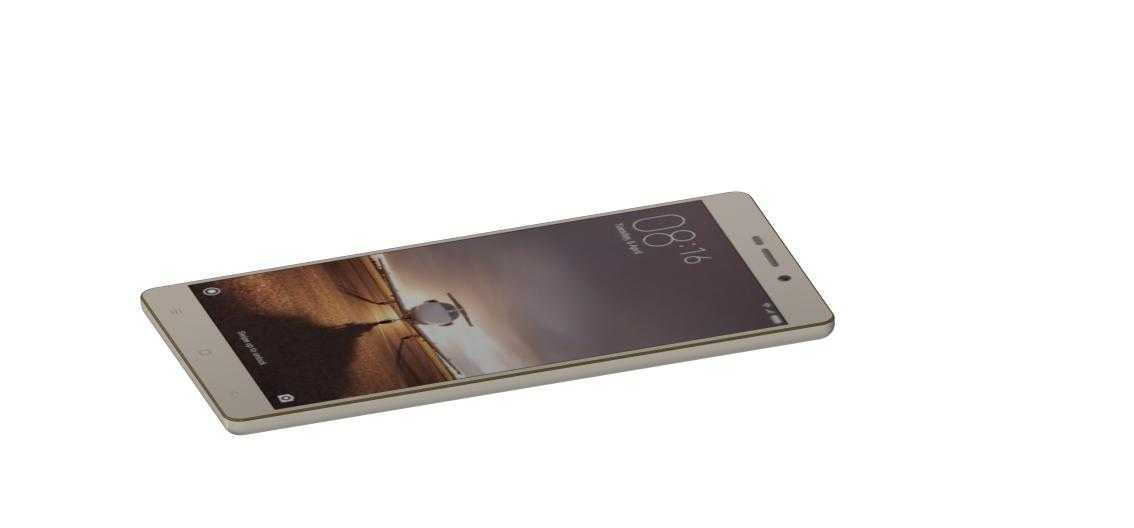

红米3S智能手机整机外观结构三维数模

　　这款手持通讯终端的三维数模，完整还原了红米3S Prime的整机外观与结构边界，建模过程中严格参照实机的装配间隙与曲面过渡逻辑，所有外观面的曲率连续均控制在G2以上，避免出现量产机型中不会存在的生硬折角。从实际应用场景来看，这类消费电子整机数模多用于数码配件开发环节，比如适配的手机保护套开模前的结构验证、钢化膜屏幕贴合治具的尺寸校准、车载手机支架的夹持范围匹配，都需要精准的整机外轮廓数据作为设计基准，数模中预留的耳机孔、充电接口、扬声器开孔位置，均与实机的安装公差带保持一致，可直接用于周边配件的干涉检查。

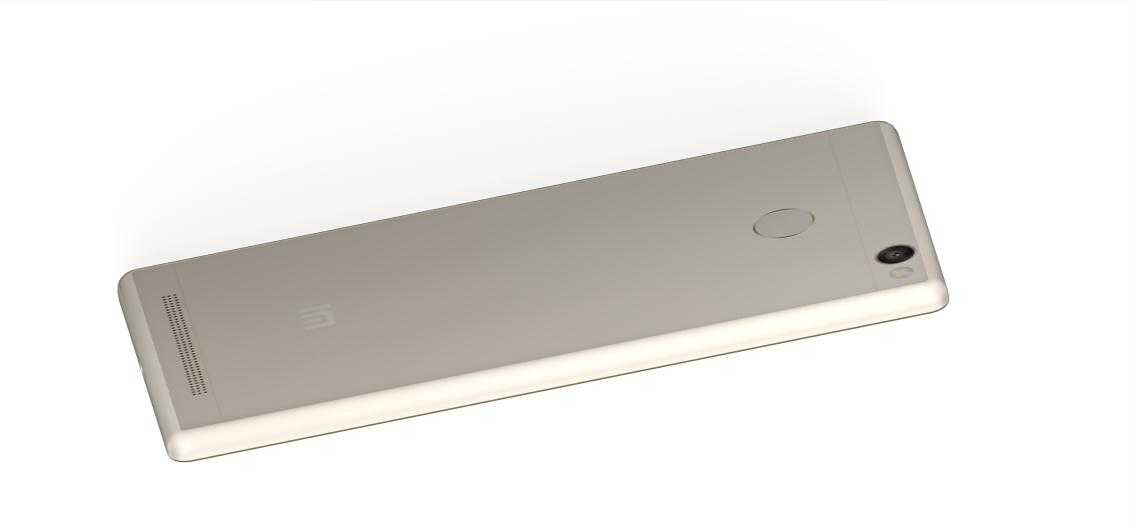

　　建模时优先处理了机身中框的金属质感曲面过渡，机身正面的2.5D屏幕边缘弧度与中框的衔接处，做了0.15mm的倒角过渡，还原实机握持时的不割手触感，背部三段式结构的拼接缝隙控制在0.08mm，与量产机型的装配间隙标准对齐。机身顶部的红外开孔、底部的麦克风与扬声器开孔位置，均按照实机的坐标定位排布，没有出现位置偏移，背部指纹识别模块的凹陷深度为0.3mm，边缘做了R0.5的圆角处理，匹配手指按压的接触弧度。

　　从安装边界来看，整机的长宽高尺寸严格对应实机的139.3mm69.6mm8.5mm，机身四角的R角弧度为R8.2，做保护套设计时可直接以此为基准预留0.3mm的装配余量，屏幕区域的下沉深度为0.2mm，适配钢化膜时可参考该数值调整AB胶的涂布厚度。机身侧面的按键凸起高度为0.7mm，按键与中框的间隙为0.1mm，做侧键类配件时可直接提取该位置的曲面做贴合面设计，避免出现按键卡滞的问题。

　　数模中所有外观分件的拆分逻辑均与实机装配逻辑一致，中框、前壳、后壳、屏幕盖板的配合面均做了拔模角度处理，拔模斜度控制在1.5度，符合注塑件的生产工艺要求，不会出现倒扣无法脱模的结构问题。摄像头区域的凸起高度为0.6mm，摄像头保护镜片的外圈金属装饰件做了R0.3的圆角，还原实机的视觉层次感，闪光灯的位置与摄像头的相对坐标也完全对齐实机布局，可用于拍摄类配件的对位校准。
