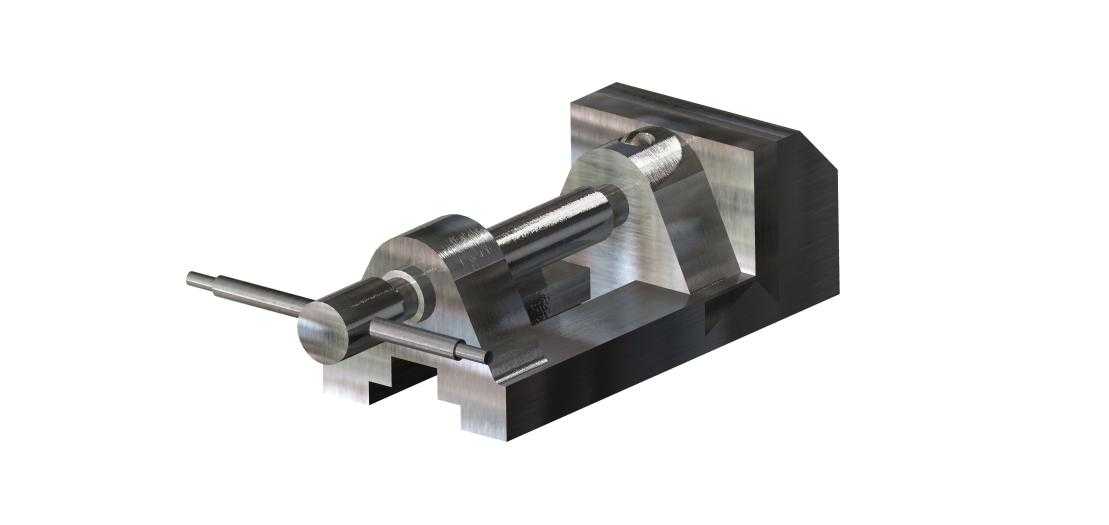

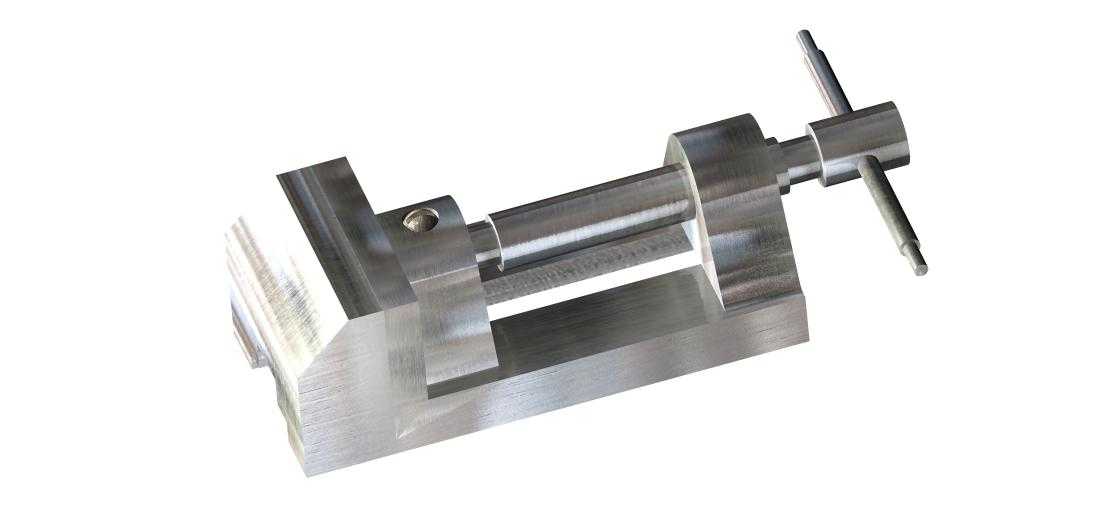

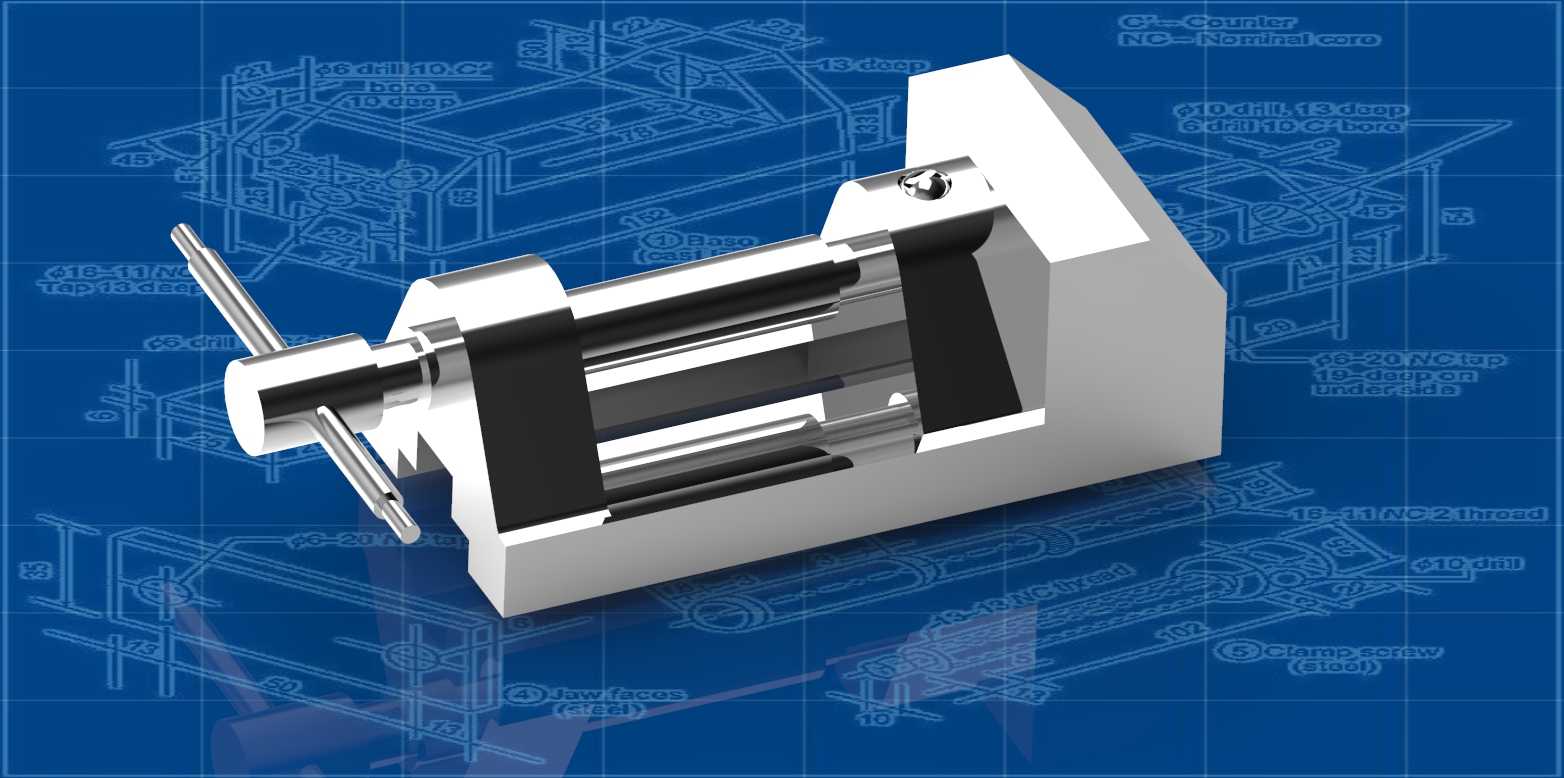

工业台架夹持装配结构Creo设计方案

　　该台架装配结构属于机加工工位常用的夹持类工装，主要应用于小型零件铣削、钻孔、攻丝工序的工件固定场景，也可适配检测工位的样件夹持，在五金加工、教学实训、小型维修车间的台面上应用十分广泛。从结构功能来看，该装置通过旋拧端部的传动杆带动活动夹块沿导向轴做直线往复运动，配合固定夹座形成稳定的夹持区间，可适配不同外形尺寸的方形、圆形工件装夹，夹持过程中活动块的导向结构采用双光轴限位，避免夹块进给时出现偏摆，保证夹持面与工件的贴合度，减少装夹变形。设计过程中优先采用基础特征构建整体结构，主体支撑座采用一体化成型思路，通过拉伸特征构建基座的承力结构，保证基座与工作台安装面的平面度要求，安装边界预留了四个沉头孔位，

　　可直接通过螺栓固定在标准工作台的T型槽上，不需要额外制作转接板，适配多数常规机加工台的安装尺寸。传动部分采用梯形螺纹结构，相比普通三角螺纹具备更好的自锁性能，夹持工件后不会因为加工过程中的振动导致夹块松脱，螺纹段的长度匹配最大夹持行程设计，避免出现行程浪费或者夹持范围不足的问题。活动夹块与固定夹座的夹持面均设计了防滑纹路，增大与工件接触面的摩擦力，针对表面精度要求高的工件，也可在夹持面加装铜质或者尼龙材质的护垫，避免夹伤工件表面。导向轴与基座的连接采用过盈配合加顶丝固定的方式，保证导向轴的平行度公差控制在合理范围内，减少活动夹块移动时的卡滞风险。整体结构没有复杂的曲面特征，所有零部件均可采用常规机加工工艺制作，加工成本低，

　　后期维护时仅需定期在螺纹段和导向轴表面涂抹润滑脂即可，易损件更换便捷，不需要复杂的拆解流程。在实际使用中，该台架可配合分度盘使用，完成工件不同角度的加工需求，也可单独作为台钳类工具完成小型零件的拆装、修整作业，结构的承力部分经过受力校核，在额定夹持力范围内不会出现结构变形或者断裂的情况，能够满足常规轻型加工的装夹强度要求。
