深沟球滚动轴承三维结构设计

　　作为旋转传动系统里的核心支撑部件，这类深沟球结构的轴承几乎覆盖了所有需要降低轴系回转摩擦阻力的工业场景，从小功率电机输出端、输送机托辊支撑，到机床主轴辅助定位、农用机械传动轮组，都能见到同结构产品的应用。从实际使用需求出发，该结构的核心功能是在承担径向载荷的同时，可适配一定比例的轴向载荷，保证轴系在设定回转精度范围内平稳运行，避免轴件直接与安装座孔发生干摩擦，大幅延长整套传动机构的服役寿命。做三维结构设计时，首先要明确安装边界的约束：内圈与旋转轴采用过盈配合，配合公差需根据轴的转速、载荷冲击等级选取，内圈内径尺寸直接匹配对应公称直径的轴段，安装时靠轴肩实现轴向定位；外圈与轴承座孔采用过渡或间隙配合，靠座孔挡肩限定外圈的轴向位置，

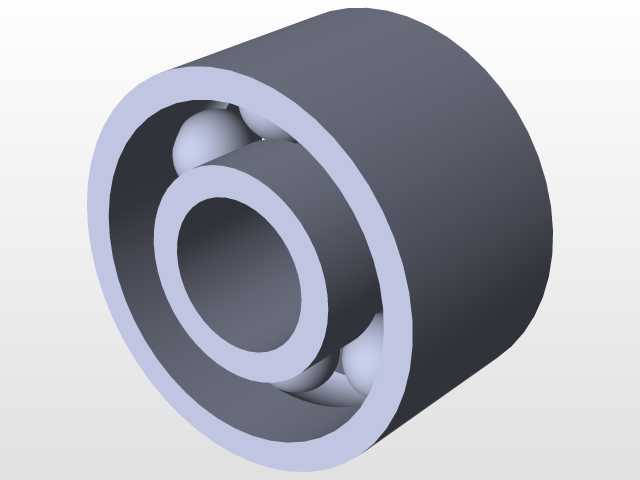

　　整体外径、宽度尺寸需符合对应公称型号的安装尺寸链要求，避免出现装配干涉。设计过程中，滚道的曲率参数是核心，内圈外滚道、外圈内滚道的圆弧曲率需略大于滚动钢球的半径，保证钢球与滚道的接触处于合适的赫兹应力范围内，既不能因曲率差过小导致接触应力集中，也不能因曲率差过大造成钢球运转时打滑蹭伤滚道。滚动体的数量、直径参数需结合额定动载荷计算值确定，均匀分布在内外圈滚道之间，保持架的结构设计要保证每个钢球的活动间隙合理，避免运转时钢球之间发生碰撞摩擦，同时预留足够的润滑脂存储空间，保证长期运转时的润滑状态稳定。从外形结构来看，该轴承为标准的圆柱套筒形态，两端面为平行的平整定位面，无额外的密封、防尘盖结构，属于开式轴承设计，适合在有定期润滑维护、

　　环境粉尘较少的安装场景使用，若应用在多粉尘、潮湿工况下，可在该结构基础上加装两侧的密封橡胶圈或防尘金属盖，无需改动主体滚道与钢球的核心参数。建模过程中需严格控制各部件的同轴度公差，内圈、外圈、滚动体的中心轴线需完全重合，否则会导致模拟运转时出现卡滞、载荷分布不均的问题，与实际装配后的失效状态一致。这类结构的轴承在选型时，除了核对安装尺寸边界，还需核算额定静载荷是否能覆盖设备启动、急停时的瞬时冲击载荷，避免滚道出现压痕变形，影响回转精度。
