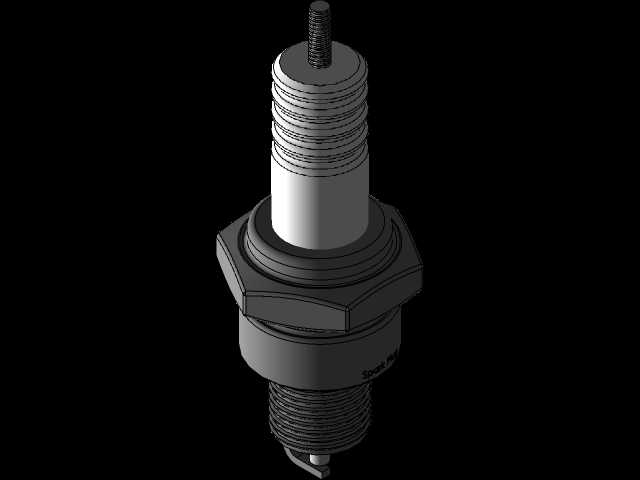

二冲程内燃机用火花塞结构三维建模

　　在小型通用动力、园林机械、摩托类二冲程内燃机的配套体系中，火花塞是决定点火可靠性、燃烧效率的核心易耗部件，这类部件的建模精度直接影响后续装配仿真、性能模拟的结果可信度。从实际装车应用来看，二冲程机型的燃烧室扫气逻辑与四冲程存在本质差异，混合气内混有一定比例的润滑机油，燃烧环境更易产生积碳，因此对火花塞的热值匹配、电极伸入长度、密封结构的设计要求更为严苛。建模过程中首先要明确安装边界：上部接线螺母为标准M4外螺纹结构，用于对接高压点火线的卡扣接头，需保证接线部位的圆柱度，避免高压接触不良出现跳火漏电问题；中部的六角拧装面采用对边16mm的标准五金尺寸，匹配常规火花塞套筒的拆装空间，建模时需预留0.2mm的工具避让间隙，

　　避免仿真拆装时出现干涉；六角面下方的密封垫圈为铜质包覆结构，建模时要还原其压缩后的厚度尺寸，保证安装后垫圈压缩量在0.3-0.5mm区间，既能实现燃烧室的高压密封，又不会因过度挤压导致螺纹受力变形。下部的主安装螺纹为M10×1.0规格，是二冲程小排量机型的通用安装尺寸，螺纹有效旋合长度控制在12mm，适配多数铝制气缸盖的螺纹孔深度，螺纹收尾处的退刀槽结构不能省略，否则会出现安装到位后密封面无法贴合的问题。电极部分的建模要还原中心电极与侧电极的间隙值，常规民用二冲程机型的间隙设定在0.6-0.7mm，这个数值直接影响点火能量的释放效率，间隙过大会导致高速断火，间隙过小则易被积碳跨接造成短路。绝缘瓷体部分采用阶梯式变径结构，

　　上部瓷体做防滑棱设计，既增加外部爬电距离，又能提升壳体与瓷体的结合牢固度，瓷体与金属壳体的滚压包边结构要还原实际的压装形态，这部分是承受缸内燃烧压力的核心受力位置，建模时需保证包边处的贴合面无间隙，避免仿真压力测试时出现应力集中误判。从功能逻辑来看，整个部件的同轴度要求是建模的核心管控点，从接线端到中心电极的全段同轴度需控制在0.05mm以内，否则安装后电极会偏置，导致点火点偏离燃烧室中心，影响火焰传播速度，甚至出现电极碰撞活塞顶的严重故障。
