直列六缸发动机气缸盖结构设计

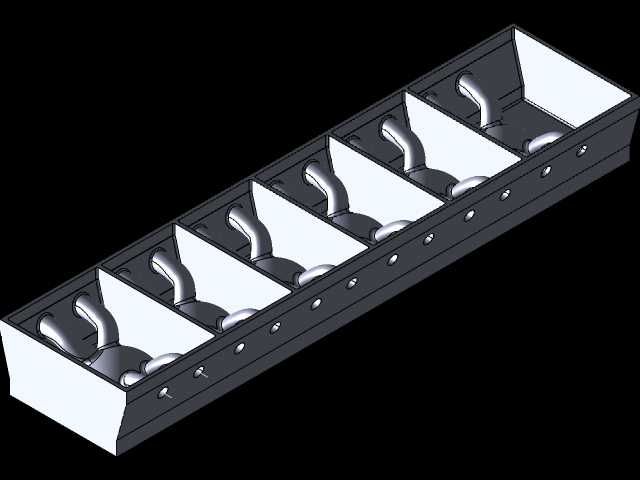

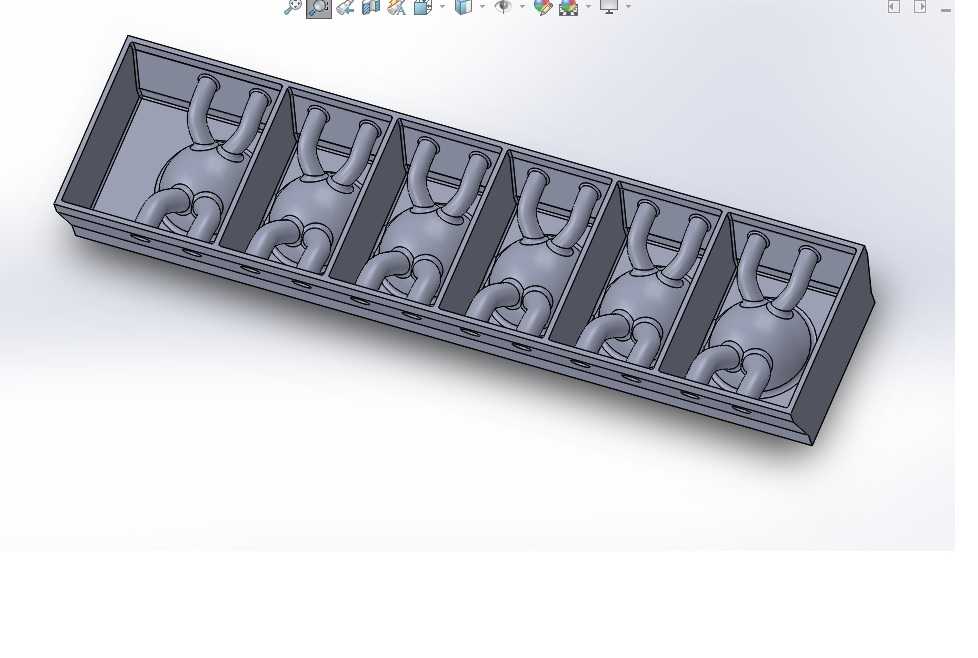

　　这款直列六缸气缸盖是内燃机核心配气与密封部件，主要适配大排量直列六缸往复式内燃机，常见于重载商用车、大马力乘用车以及固定式柴油发电机组的动力单元中，承担着密封气缸上部、构成燃烧室顶面、布置进排气道与冷却油路、承载配气机构安装的核心作用。从结构设计来看，整体采用长条形一体化铸造成型基体，六个缸位沿长度方向等距排布，每个缸位对应独立的进排气流道结构，气道采用渐扩式流线型设计，能够在进气行程中降低气流阻力，提升充气效率，排气侧流道做了圆角过渡处理，减少高温排气的冲蚀损耗，延长缸盖整体使用寿命。设计阶段充分考虑了安装边界约束，底面为高精度平面，需要与缸体顶面、气缸垫配合实现燃烧室密封，平面度公差控制在极小范围内，

　　避免高温高压工况下出现燃气泄漏、冲缸垫等故障；顶面预留了气门摇臂、凸轮轴支座的安装定位孔位，孔位同轴度与位置度严格匹配配气机构的装配公差要求，侧面布置了冷却水套的进出口、机油道通孔，能够在发动机运行时实现循环冷却与润滑介质输送，避免缸盖局部过热导致的热变形、开裂问题。每个缸位的燃烧室区域做了挤气面设计，能够在压缩行程末端形成合理的挤流紊流，提升油气混合均匀度，优化燃烧效率，降低排放污染物生成。整体壁厚采用非均匀设计，热负荷集中的燃烧室区域、鼻梁区做了加厚处理并布置了加强筋，既保证高温下的结构强度，又控制整体重量，避免不必要的材料浪费。安装时需要按照规定扭矩顺序分次紧固缸盖螺栓，保证各区域压紧力均匀，避免局部应力过大导致缸盖变形。

　　这类缸盖的流道与冷却腔设计直接决定发动机的动力输出、燃油经济性与可靠性，建模过程中需要反复校核气道流通截面、水套流速分布、螺栓孔位的安全距离，确保结构满足额定工况下的热负荷与机械负荷要求，避免运行过程中出现裂纹、泄漏等失效问题。
