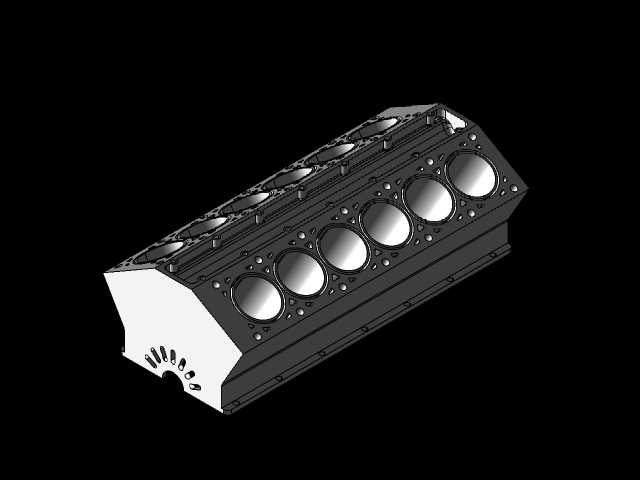

V12发动机气缸体精密三维结构设计

　　作为大排量动力装置的核心承载构件，这款V12气缸体的结构设计直接决定了整机的运行稳定性与动力输出上限，在高性能乘用车、大型船舶辅机、固定式发电机组等对动力平顺性、持续输出功率有严苛要求的场景中，这类缸体的结构精度直接关联整套动力系统的服役寿命。从实际装机需求来看，V型12缸的布局将两列气缸以60度夹角对称排布，相比直列布局大幅压缩了动力单元的轴向长度，能更好适配紧凑舱室的安装边界，同时12个气缸交替做功的特性可将动力输出的脉冲波动降到极低水平，从结构根源上抵消大部分运转振动，减少额外减振结构的布置需求。

　　设计过程中首先要兼顾缸体的刚性与轻量化平衡，作为整台发动机的装配基体，缸体需要同时承载曲轴连杆机构的往复冲击载荷、凸轮轴配气机构的传动载荷、燃烧室内高温高压燃气的交变载荷，还要集成冷却水道、润滑油道的布设空间，因此主体结构采用整体式龙门设计，曲轴安装孔位于缸体下平面以上，相比平分式结构拥有更高的弯曲扭转刚性，可承受高转速下的大扭矩输出。缸筒区域采用等壁厚设计，周边预留的冷却水套空间可保证各缸工作温度均匀，避免局部过热导致的缸筒变形，两列气缸夹角区域的加强筋结构顺着载荷传递路径布设，既不会额外增加过多无效重量，又能提升缸体整体的抗变形能力。

　　从安装边界来看，缸体顶面的平面度公差需控制在微米级，保证与气缸盖结合后的密封性能，避免燃气泄漏、油水混合等故障；侧面预留的附件安装位可直接适配机油泵、水泵、起动机等外围附件的装配，无需额外设计转接支架；底面的油底壳连接法兰采用连续密封面设计，可适配湿式或干式油底壳的不同配置需求。缸体上的12个缸筒孔位同轴度、圆柱度公差严格匹配活塞环的密封要求，缸筒表面的珩磨纹理预留参数可保证活塞运行时的润滑油膜稳定形成，降低往复运动的摩擦损耗。主轴承座区域采用加厚结构设计，配合主轴承盖的横向螺栓锁紧结构，可承受曲轴运转时的径向冲击载荷，避免高负荷下轴承座变形导致的轴瓦偏磨问题。润滑油道采用深孔加工的集成式设计，直接在缸体内部成型，减少外接管路的泄漏风险，主油道沿缸体长度方向布设，分油道直接通向各主轴承座、凸轮轴轴承位以及活塞冷却喷嘴位置，保证全转速区间内各摩擦副都能获得充足的润滑供给。冷却水道采用纵向环绕式设计，冷却水从缸体一侧进入后，可环绕每个缸筒外周流动后进入缸盖，保证各缸冷却效率一致，避免出现前后端缸体温差过大导致的热应力集中问题。
