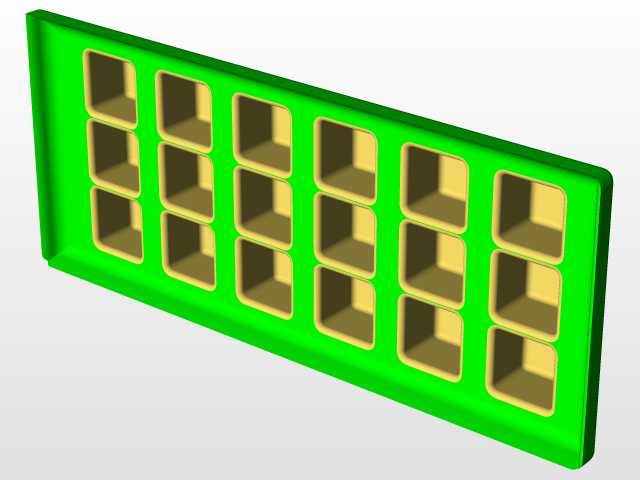

多格方形制冰冰盒注塑成型结构

　　这款多格冰格结构主要面向家用制冷、饮品调配场景的制冰需求设计，日常可放置于家用冰箱冷冻层，单次可成型18块方形冰块，适配冷饮调制、食材冰镇、户外便携保冷等多种使用场景，整体结构采用食品接触级注塑件的常规设计逻辑，无额外活动装配部件，一体成型的结构可避免拼接缝隙带来的清洁死角问题。从结构设计逻辑来看，整体采用矩形平板式基底布局，单格冰槽采用上宽下窄的微锥度设计，锥度控制在1.5°左右，既可以保证冰块冻结后能够顺利脱模，不会因为冰体与槽壁的冻粘导致取冰困难，也能在注塑生产阶段保证塑件顺利脱模，减少顶出结构对塑件外观的损伤。每个冰槽的边角都做了R2的圆角过渡，避免直角位置应力集中导致的塑件开裂，同时圆角结构也能减少冰块边角的磕碰碎裂，

　　让成型的冰块边缘规整。整体外形的长宽尺寸适配常规家用冰箱冷冻室抽屉的内部放置边界，厚度控制在30mm以内，不会占用过多冷冻层竖向空间，边缘做了3mm高度的围边凸起，既可以作为拿取时的手持受力位，也能在叠放时起到定位作用，多个冰格叠放时不会出现滑移错位。槽体之间的连接筋厚度均匀控制在2.5mm，和槽壁厚度保持一致，避免注塑过程中因为壁厚不均导致的缩痕、翘曲问题，保证冰格整体的平面度，放置在台面时不会出现晃动。冰格背面设计有均匀分布的微凸支撑点，放置时不会和接触面完全贴合，减少冻粘在冰箱搁板上的概率，同时支撑点的设计也能让空气在冰格底部流通，加快冷冻效率。每个冰槽的容积控制在15ml左右，成型的方块冰块尺寸适配常规杯口直径，不需要额外敲碎就可以直接放入水杯、调酒器中使用，槽壁的厚度设计兼顾了结构强度和导热效率，既不会因为壁太薄导致拿取时变形撒漏，也不会因为壁过厚降低冷冻速率。
