带防滑凸点结构的方形储油瓶结构设计

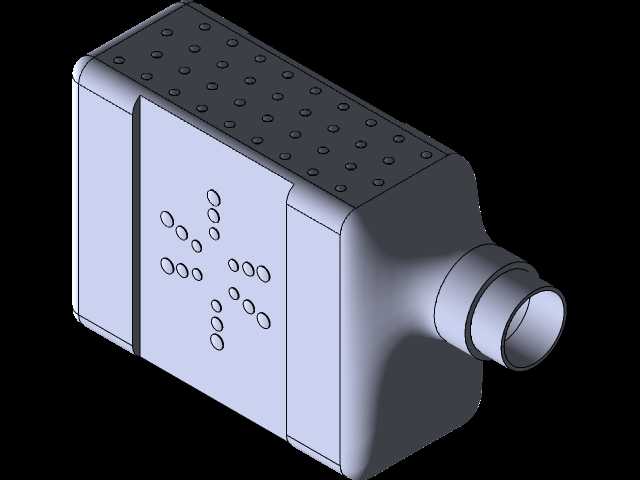

　　这款储油容器的结构设计，最初是针对小型设备润滑补油、户外作业便携储油的场景做的优化，区别于常规圆形油瓶易滚动、握持打滑的痛点，整体采用方中带弧的主体构型，主体截面接近正方形，边角做了R3的圆角过渡，既避免注塑成型时直角位置的应力集中，也能在放置时不会因为轻微震动滚落，适配车间工具台、设备检修工具箱内的摆放需求，不会像圆瓶那样挤占不规则储物空间。瓶身顶面做了阵列式的半球形凸点，凸点高度1.2mm，按照5mm的间距均匀排布，这个结构一方面是增加开盖时的手部摩擦力，即便手上沾有机油、污渍也能顺利拧开瓶盖，另一方面凸点结构也能提升瓶身顶面的结构刚度，避免装满油品后堆叠存放时顶面出现凹陷变形。瓶身侧面同样设计了十字形排布的浅凸点，凸点深度0.

　　8mm，握持时手指刚好能贴合在凸点间隙位置，提升握持稳定性，即便是带劳保手套操作也不会出现滑脱的情况。出油嘴采用阶梯式的锥面结构，靠近瓶身的位置直径更大，向外逐步收窄，最外端做了15度的倒角，既可以直接对准设备的注油孔完成小流量注油，也能适配常规的塑料导流管套接，满足不同位置注油的需求，出油嘴和瓶身的连接位置做了加厚的过渡圆角，避免意外磕碰时出现断裂漏油的问题。瓶身内部做了均匀的壁厚设计，主体壁厚控制在2mm，出油嘴位置壁厚加厚到2.5mm，兼顾注塑成型的流动性和整体结构强度，瓶身内部没有多余的加强筋结构，避免残留油品无法完全倒出，减少油品的浪费。安装摆放的边界上，瓶身底部做了0.5mm的内凹设计，放置时只有外圈的底边和接触面贴合，

　　即便接触面有少量油污、铁屑也能稳定放置，不会因为底部垫到杂物出现倾斜歪倒的情况，整体的外形尺寸控制在单手可握持的范围，装满油品后的总重量也符合单手握持操作的受力范围，长时间手持注油也不会出现明显的手部疲劳。设计过程中也考虑了注塑脱模的便利性，所有的凸点结构都做了1度的脱模斜度，侧壁的拔模斜度控制在1.5度，不需要复杂的抽芯结构就能完成注塑生产，降低量产的模具成本，适合批量加工生产，除了储存润滑油之外，也可以适配其他低粘度流体的便携储存需求，结构的通用性较强。
