太阳能锅炉控制操作面板结构设计

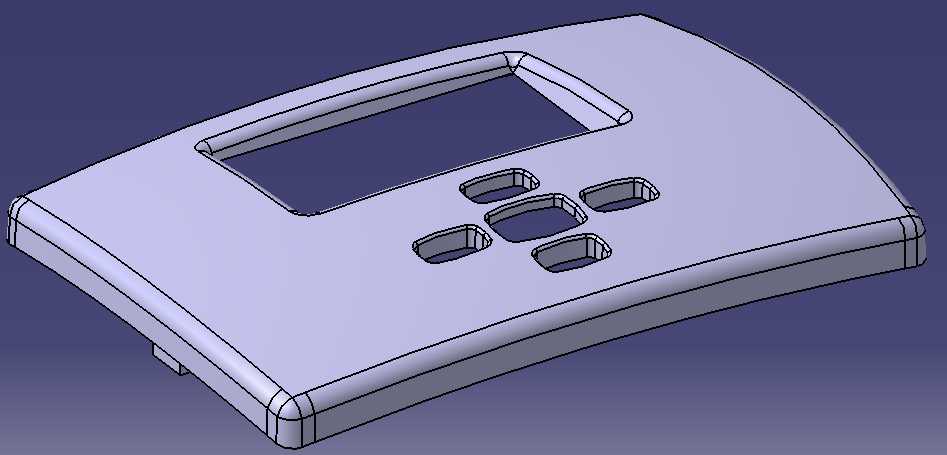

　　这款太阳能锅炉配套的操作面板，主要面向商用及民用太阳能供热系统的终端人机交互场景使用，安装在锅炉主机的正面操控区域，是用户与设备控制系统对接的核心载体。日常运维人员可通过面板上的按键完成温度设定、模式切换、参数查询、故障复位等操作，上方的嵌入式显示窗口用于实时展示水箱温度、集热效率、运行状态、故障代码等关键信息，无需拆解设备外壳即可完成大部分常规操作与状态确认。从结构设计层面来看，整体壳体采用带圆角的薄壳注塑成型思路，边缘做了大圆弧过渡处理，既可以避免安装及使用过程中尖锐边角划伤操作人员，也能提升壳体的抗冲击性能，减少运输、安装环节的磕碰破损概率。显示窗口区域做了下沉式的围边设计，安装时可直接嵌入液晶显示模块，

　　围边的高度刚好覆盖显示屏的侧边缝隙，既可以阻挡外部灰尘、水汽渗入设备内部的控制电路板，也能对显示屏起到限位固定作用，减少设备运行过程中震动带来的显示屏移位问题。下方的按键区域一共设置了五个独立的按键安装位，每个按键孔位都做了向内的翻边结构，按键装配后翻边可以和按键侧壁形成贴合的密封间隙，配合按键自身的软胶层可达到基础的防泼溅能力，适配锅炉房内可能存在的潮湿、少量溅水的使用环境。壳体背部设置了对应的卡扣与螺丝柱结构，安装时可直接卡入锅炉主机面板的预留开孔，再通过背部的螺丝柱完成锁紧固定，不需要额外设计复杂的安装支架，适配常规壁挂式、立式太阳能锅炉的面板安装开孔尺寸，安装边界预留了足够的密封胶条槽位，

　　装配后可保证面板与主机壳体之间的贴合密封性，避免灰尘、小飞虫进入设备内部。壳体的壁厚设计遵循常规注塑件的均匀壁厚原则，整体壁厚控制在2mm左右，按键孔位、显示窗口围边等位置做了局部的壁厚调整，避免注塑过程中出现缩痕、翘曲等成型缺陷，同时在壳体内部的对应位置设置了十字形的加强筋，既可以提升壳体的整体结构强度，避免按压按键时出现壳体形变过大的问题，也不会过多增加壳体的整体重量与材料成本。
