卡特类模具模仁型腔结构三维设计

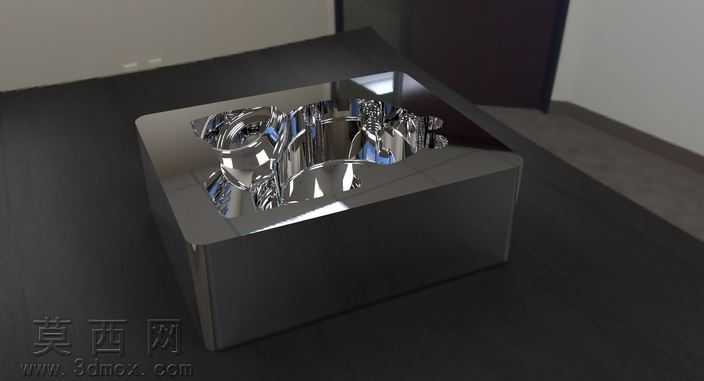

本作品为模具核心成型部分的三维设计成果，建模阶段依托三维参数化设计逻辑完成整体结构搭建，首先以模架基准块为基础载体，精准定位型腔区域的加工边界，通过布尔运算完成成型曲面与基体的融合，确保型腔轮廓与目标成型件的外形尺寸完全匹配，所有分型面的过渡位置均做了顺滑处理，避免后续开模过程中出现粘模、刮伤工件的问题。渲染阶段采用高反光金属材质模拟模具钢的加工质感，对型腔内部的抛光面做了镜面反射参数调整，还原实际模具精加工后的表面效果，基体部分则采用哑光金属质感区分，突出型腔区域的结构细节，场景布光采用多光源组合方案，主光源从斜上方投射以凸显型腔内部的曲面起伏，辅助光源补充暗部细节，避免金属材质出现死黑区域，整体渲染效果清晰呈现模具的结构层次与加工质感。结构设计上，该模具成型部分采用整体式型腔结构，将成型曲面集成在整块模仁基体上，减少了拼接装配带来的精度误差，型腔内部的流道、排气槽预留位置均做了参数化标注，可直接对接后续的数控加工编程，模仁基体的边角位置做了倒角处理，既避免装配时的磕碰损伤，也符合实际模具加工的工艺要求。设计思路围绕注塑成型的实际生产需求展开，首先根据目标塑件的外形特征确定分型面位置，确保开模时塑件能够顺利留在动模侧，再根据塑料熔体的流动特性优化型腔内部的圆角过渡，减少熔体填充时的阻力，同时预留了足够的模仁壁厚，保证注塑过程中承受熔体压力时不会出现变形，整个建模过程全参数化关联，后续若需调整塑件尺寸，仅需修改对应参数即可快速更新模具型腔结构，大幅提升设计迭代效率。
