自动售货机配套饮用塑料杯结构设计

　　日常在商圈、写字楼、交通枢纽布设的自动售货终端里，落杯机构适配的塑料杯是饮品交付环节的核心承载部件，这类杯子的结构设计直接影响设备出货稳定性、用户接取体验与饮品盛装可靠性。不同于普通民用一次性水杯，适配自动售货机的塑料杯需要同时满足堆叠存储、自动落杯、饮品承载、手持取用四个维度的使用需求，设计过程中需要平衡杯壁厚度、锥度、把手结构与整机落杯机构的匹配度。

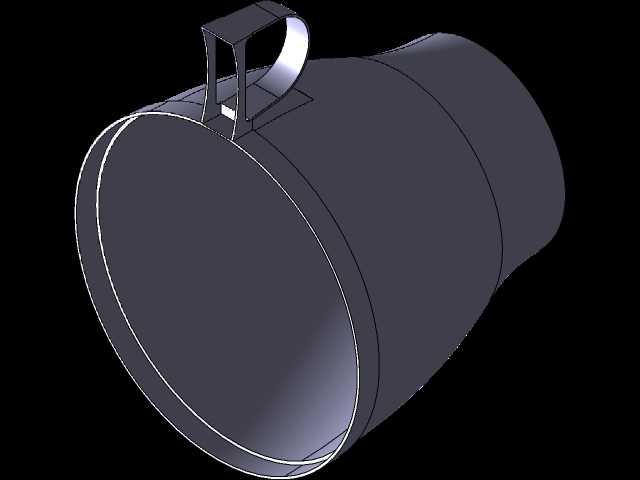

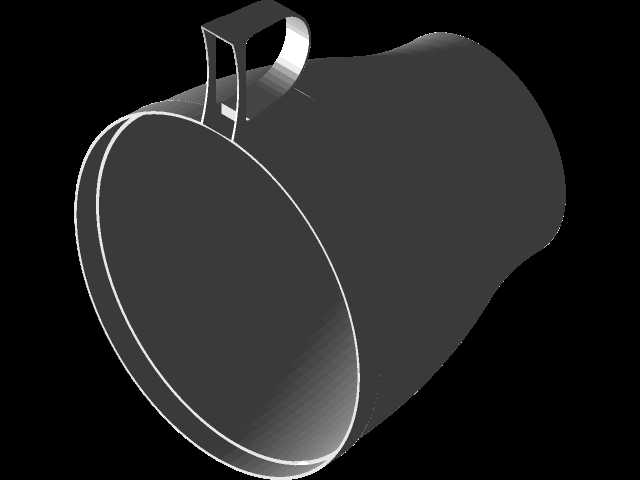

　　从结构设计逻辑来看，杯体采用上宽下窄的锥形轮廓，这个锥度参数并非随意设定，需要匹配售货机内部杯仓的堆叠间隙：锥度过小会导致杯体堆叠时卡滞，落杯过程中无法顺利分离，容易出现一次落多杯或者卡杯的故障；锥度过大则会压缩杯体有效盛装容积，同时堆叠时单杯占用的仓内空间增加，降低杯仓的单次存储容量。杯壁厚度控制在兼顾刚性与成本的区间，薄壳结构做了周向的微幅加强筋处理，在不增加壁厚的前提下提升杯体抗挤压能力，避免落杯过程中受机构推力出现侧壁变形，也能防止用户接取热饮时杯体过软导致握持变形洒漏。

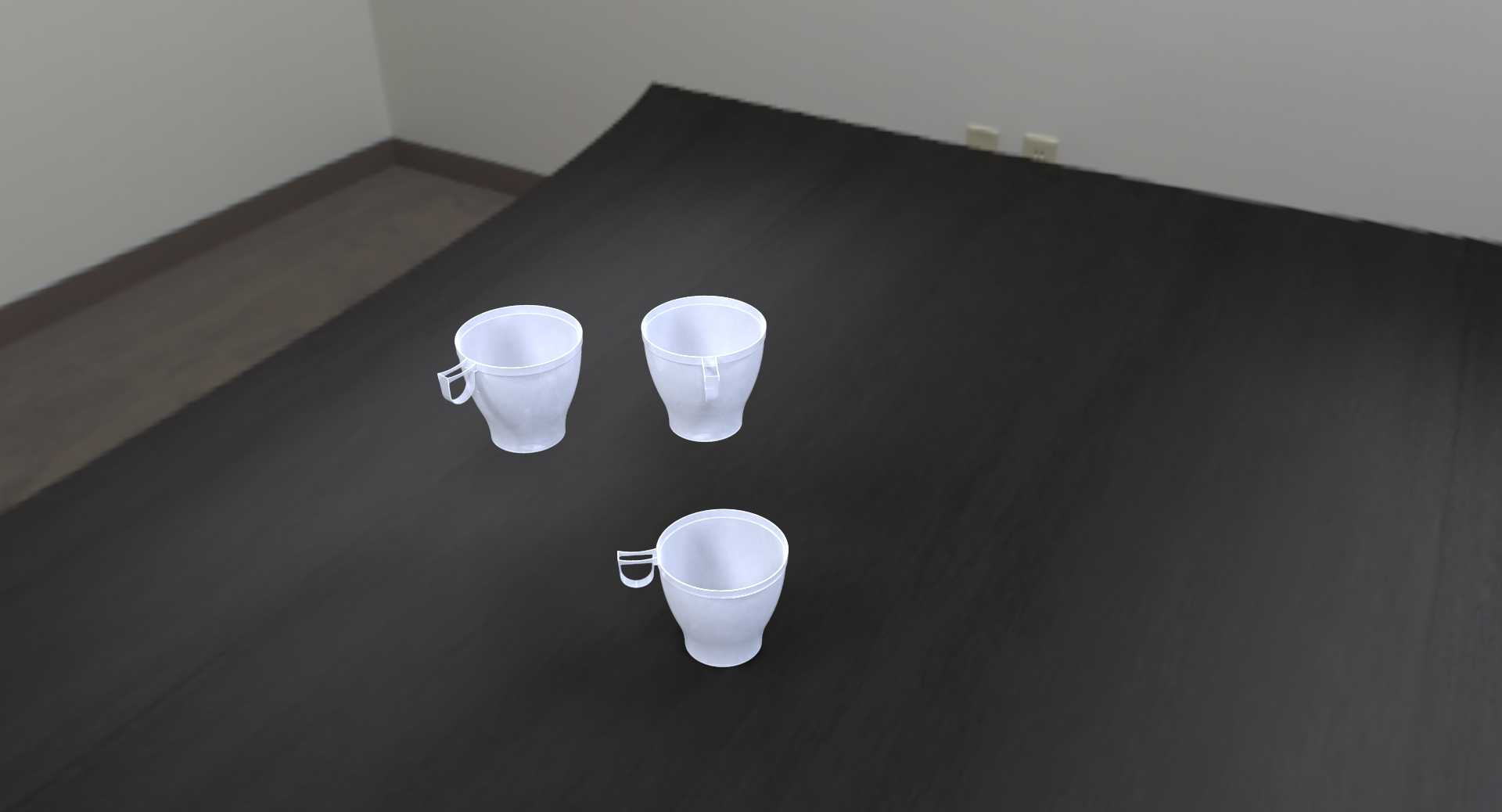

　　杯侧的小把手结构是这款设计的差异化点，常规无把手售货机纸杯或塑料杯在接取高温饮品时容易烫手，增设的小型一体化把手与杯身采用同材质一体成型结构，不需要额外组装配件，把手的外轮廓尺寸做了收窄处理，不会影响杯体在杯仓内的堆叠，把手与杯身的连接位置做了圆弧过渡，避免应力集中导致接取饮品时把手断裂。杯口位置做了卷边处理，一方面提升杯口的结构刚性，另一方面贴合用户唇部的触感更顺滑，同时卷边结构也能适配部分售货机的杯盖压合机构，满足带盖饮品的封装需求。

　　从安装匹配边界来看，杯体的最大外径、总高度参数完全适配主流弹簧螺旋货道与履带式货道的自动售货机落杯器尺寸，杯底的平底结构可以稳定放置在设备取货口的承接台以及常规平面上，不会出现放置倾倒的问题。杯体内壁做了疏水处理的结构优化，减少饮品残留，对于冷饮场景，杯壁的冷凝水导流槽设计可以避免冷凝水顺着杯身流到用户手上，提升使用体验。在实际应用场景中，这类带把手的塑料杯更适配现制热饮类自动售货机，包括现磨咖啡、热奶茶、热豆浆类设备，相比无把手杯型能大幅降低用户拿取热饮时的烫伤风险，同时一体化的结构不会增加设备的配件复杂度，落杯机构不需要做结构改造就能直接适配，替换成本极低。设计过程中也充分考虑了堆叠存储的空间利用率，单杯堆叠间隙控制在合理范围，常规尺寸的杯仓可以容纳不少于50个单杯，减少运维人员的补杯频次。
