工业实习用快调连接防护装置结构设计

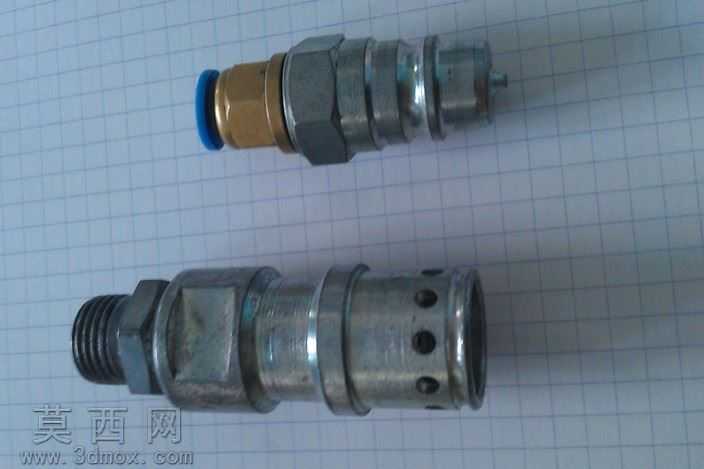

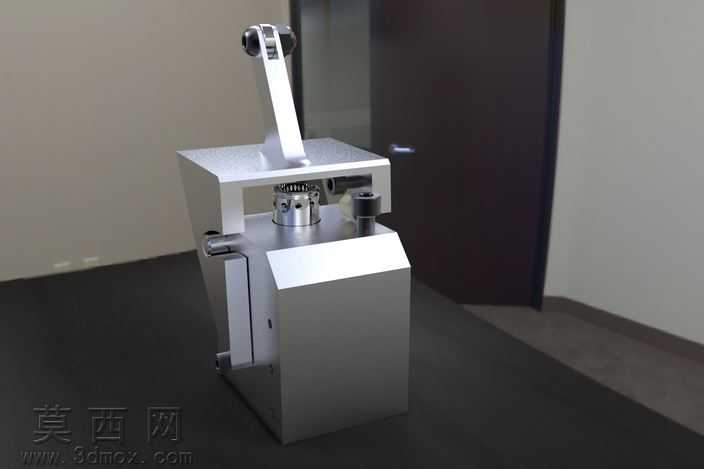

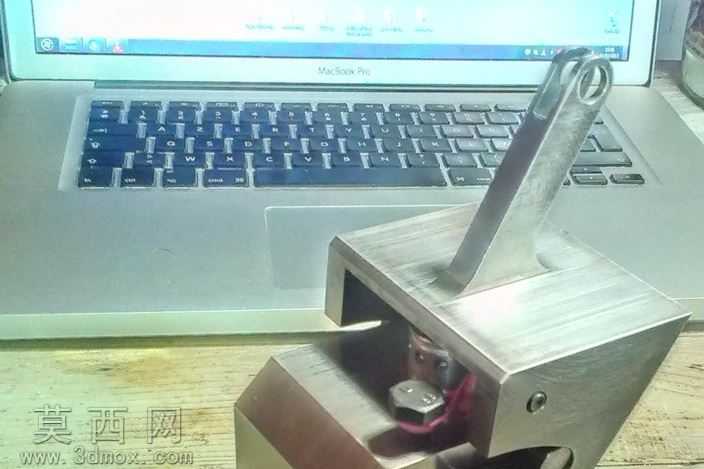

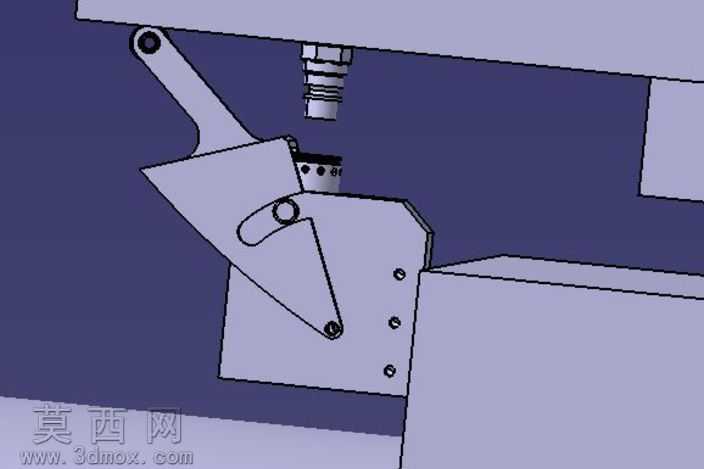

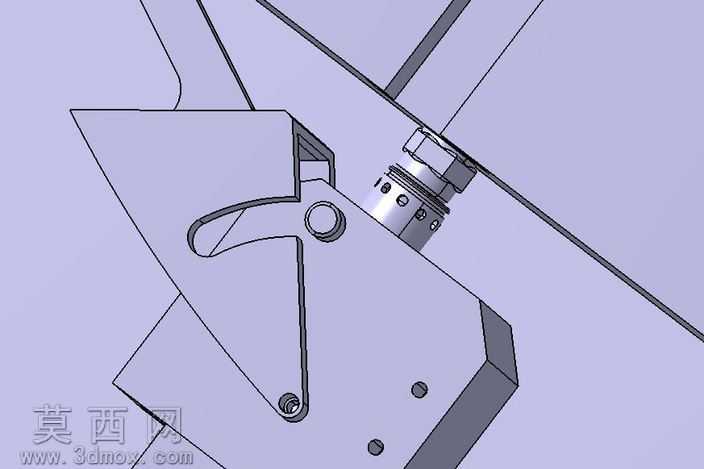

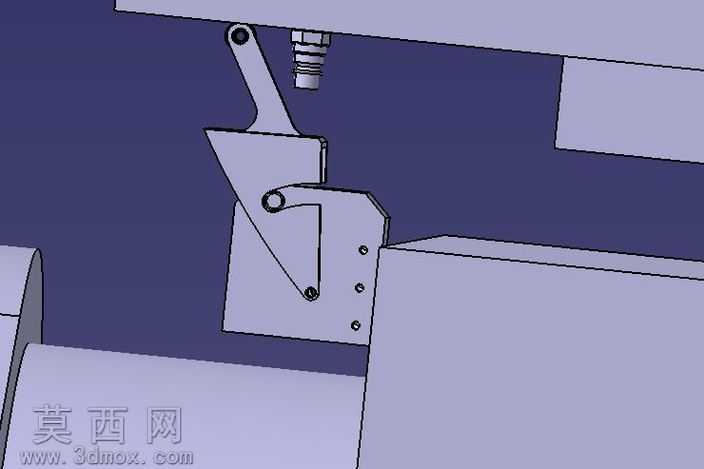

本作品为工业实习培训课程中完成的机械结构设计，核心目标是解决薄型零件放置在仪表与设备托盘上易出现撕裂、窜动的问题，通过设计专用的快调连接防护结构，实现对易损薄件的定位防护，同时适配对应工作区域与设备其余部分的安装衔接需求。整个建模过程依托三维设计环境完成，首先从功能需求出发拆解结构模块：主体采用方正的箱式基座作为承载基础，基座表面做平整化处理保证安装基准的平面度，上方设置带操作手柄的调节机构，手柄采用符合人体工学的长条形扳动结构，表面做防滑适配设计，方便操作人员快速扳动实现锁紧与调节动作。基座内部集成传动衔接结构，包含齿轮啮合组件、定位转轴、锁紧顶块等细节结构，齿轮参数按照传动比需求做标准化建模，齿形轮廓精准绘制保证啮合传动的顺畅性，转轴与基座的配合处做轴孔公差适配的结构设计，预留合理的装配间隙同时保证转动精度。材质渲染方面，整体结构采用金属材质表现，基座与外部壳体赋予磨砂不锈钢材质，调整材质的粗糙度、反射率参数还原工业金属的哑光质感，操作手柄与内部传动件赋予亮面金属材质，通过材质差异区分不同功能的零部件，渲染阶段采用室内工业场景的环境光，搭配柔和的主光源与辅助补光，突出结构的棱角与装配关系，阴影做柔化处理避免遮挡关键结构细节。设计过程中重点考量快调连接器的适配性，针对薄型零件的夹持防护需求，在连接端设置柔性贴合的防护接触面，避免刚性夹持对薄件表面造成压痕损伤，同时调节机构的行程做冗余设计，可适配一定尺寸范围内的薄型零件装夹需求，无需更换夹具即可完成不同规格零件的定位防护。结构的安装接口做通用化设计，可直接与现有设备的托盘、工作台面完成装配，不需要对原有设备做大规模改造，降低实训场景下的改造成本。所有结构的建模均遵循机械设计的规范，零件之间的装配关系做干涉检查，确保扳动手柄时内部传动结构无卡滞、无运动干涉，锁紧状态下防护结构可提供足够的夹持力，避免薄件在设备运行过程中出现移位、脱落的问题，同时快调结构可实现单手操作完成装夹与拆卸，大幅提升实训操作中的零件装夹效率，满足工业实习课程中对机械结构设计、装配、功能验证的全流程教学需求。
