带螺旋流道弯管接口冷却部件结构

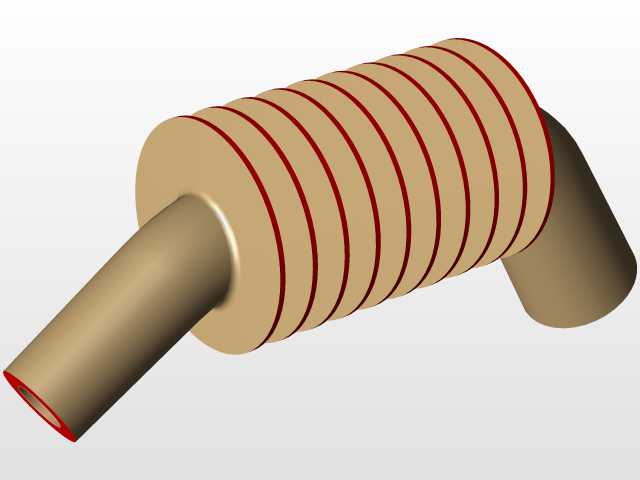

　　该冷却部件多用于流体换热回路中，作为小型换热单元嵌入设备内部的介质循环路径，常见于小型液压站油温冷却支路、工业控制柜局部散热回路、小型实验台温控管路等安装空间受限的场景，不需要额外占用大段安装位，可直接串接在管路中完成介质热量置换。从结构设计来看，主体采用圆柱筒体作为承压基体，外表面加工等距螺旋凹槽，内嵌密封流道形成连续的换热路径，这种螺旋结构相比直列流道能大幅延长介质在换热段的停留时长，同时让介质在流动过程中持续形成紊流，破坏管壁处的滞流边界层，提升整体换热效率，避免局部换热死角导致的散热不均问题。两端接口采用异向弯管设计，进出口轴线存在固定夹角，可适配设备内部非直线排布的管路走向，减少管路转接接头的使用数量，降低管路泄漏点风险，

　　接口端部做了加厚处理，可适配卡套、焊接、螺纹等多种常见管路连接方式，满足不同压力等级的管路安装需求。设计过程中重点考量了安装边界的适配性，筒体段的外径尺寸统一，可直接卡入标准规格的管夹固定位，不需要额外定制安装支架，两端弯管的弯曲半径经过校核，既保证介质流动时的阻力处于合理区间，不会造成过大的管路压损，也避免弯管段外凸尺寸超出常规安装间隙，防止与周边其他管路、结构件产生安装干涉。筒体与弯管的衔接位置做了圆弧过渡处理，消除了直角衔接处的应力集中点，在承受管路压力波动、设备运行振动时，不会在衔接位置产生疲劳裂纹，提升部件长期运行的结构可靠性。螺旋流道的槽深与槽宽经过匹配计算，在保证筒体整体承压强度的前提下，最大化流道的换热接触面积，

　　流道的螺距设置兼顾了换热效率与部件整体长度，不会因为螺距过小导致加工难度陡增，也不会因为螺距过大造成换热路径长度不足，达不到预期的冷却效果。部件整体外表面无尖锐棱角，所有棱边都做了倒钝处理，安装操作时不会划伤施工人员，也避免应力集中带来的结构隐患。在实际选型应用中，可根据回路的流量需求、换热功率要求，对应调整筒体长度、螺旋流道的截面尺寸以及弯管的通径，适配不同工况的使用需求，不需要大幅改动整体安装接口尺寸，可直接替换同安装规格的原有管路接头，降低设备改造的适配成本。
