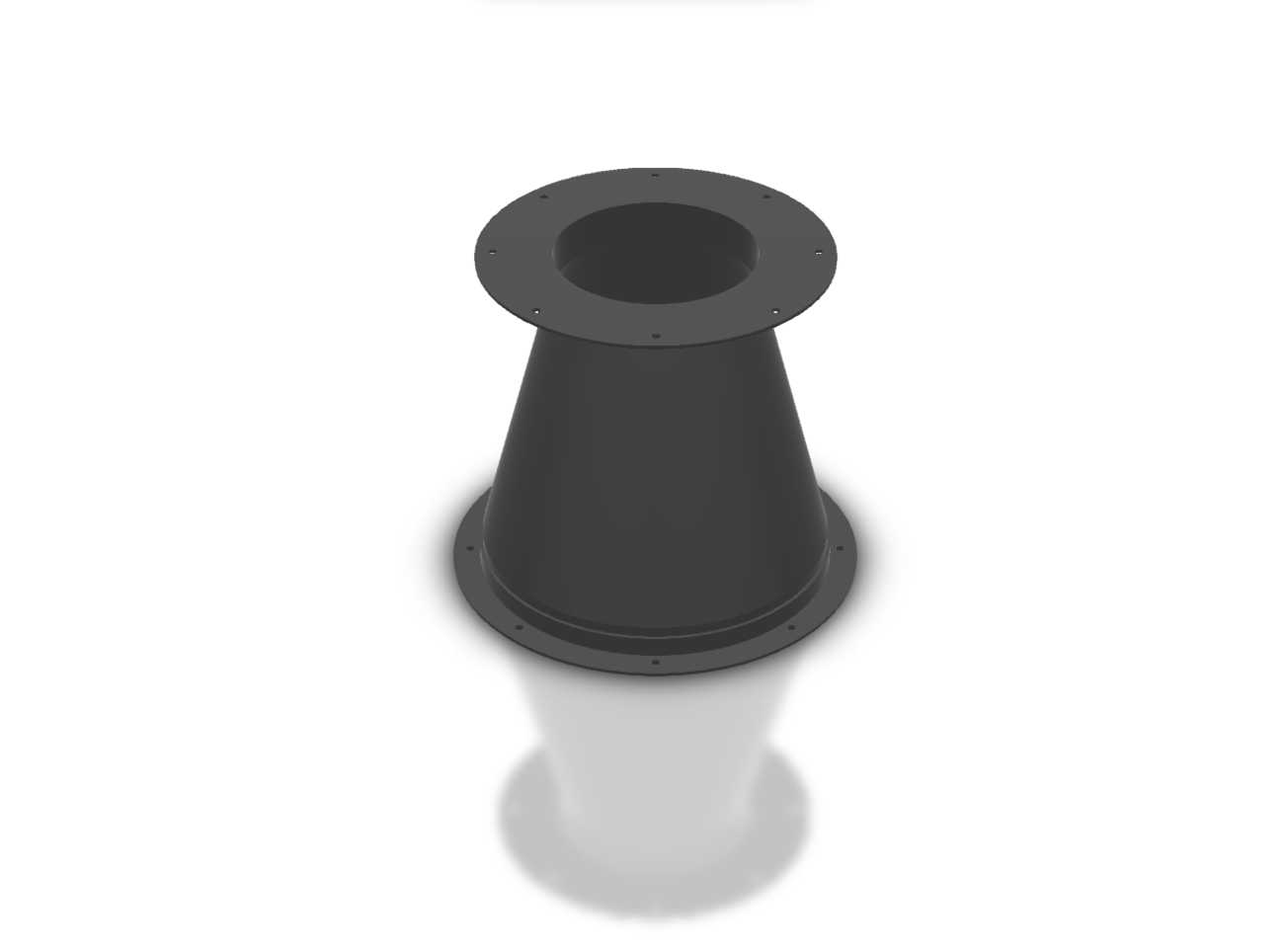

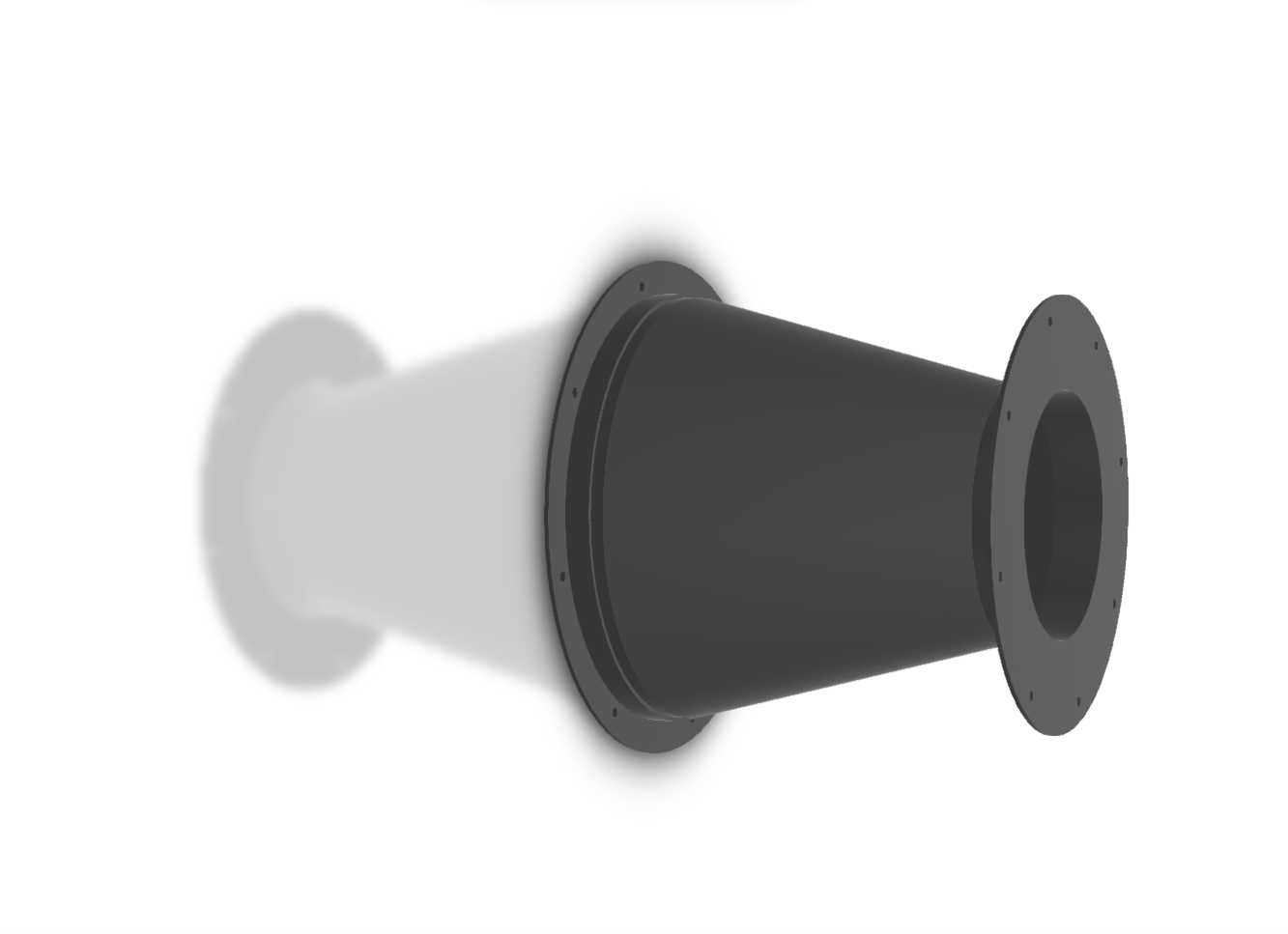

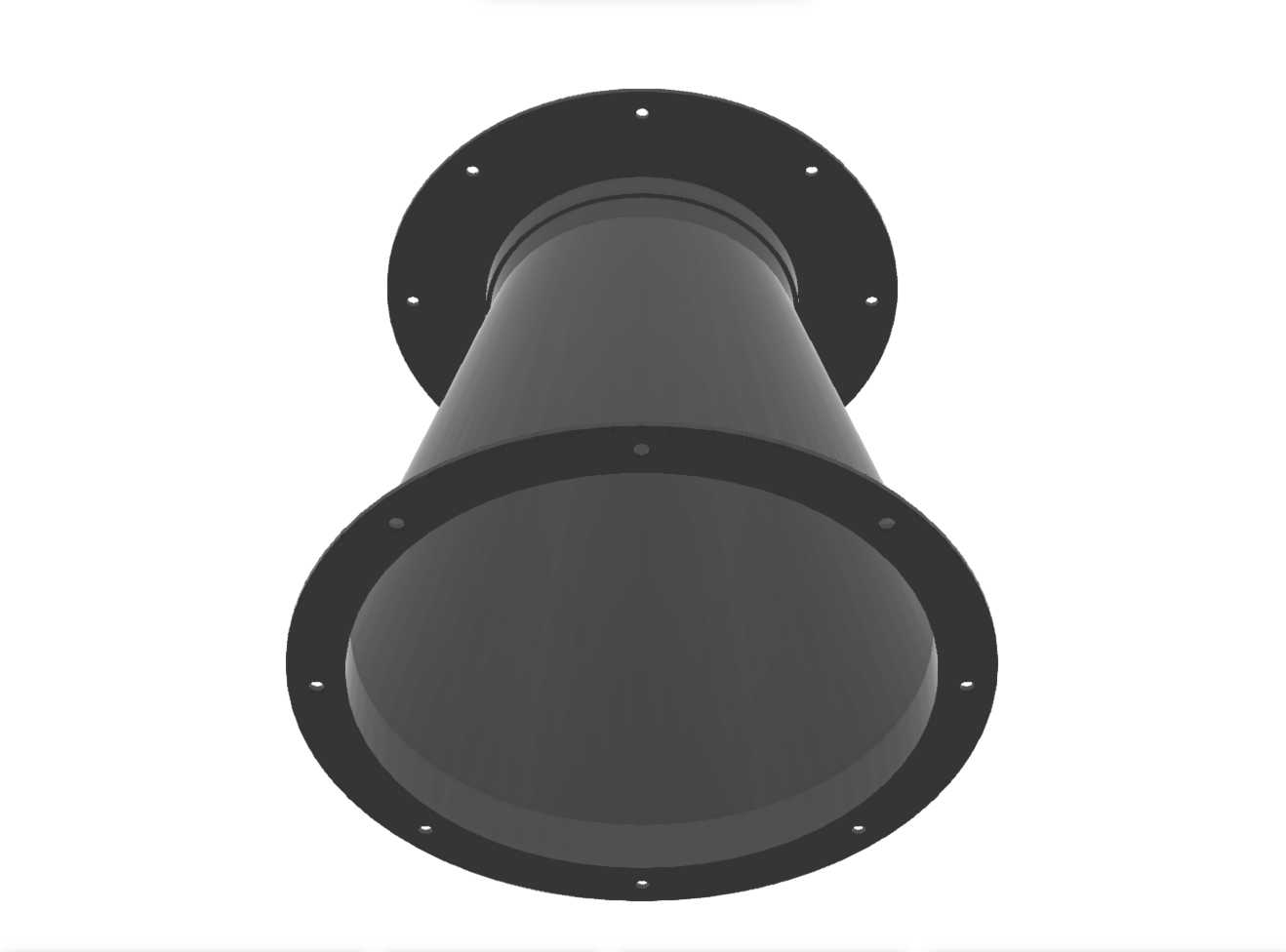

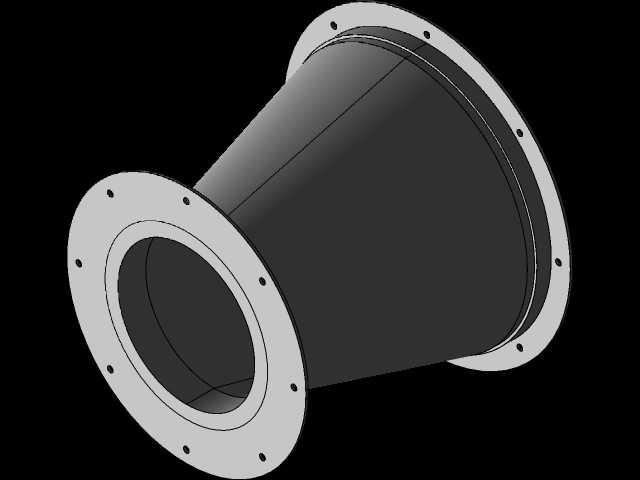

空气动力系统用锥形法兰连接扩散器

　　在各类涉及流体输送、能量转换的工业系统中，扩散器是实现动能与压力能转换的核心部件，这款带双侧法兰的锥形扩散器，主要适配亚音速工况下的流体管路系统，常见应用场景覆盖工业通风风洞、航空发动机进气段、油气输送管线、化工流体输送管网等领域，核心作用是让流经通道的流体逐步完成减速膨胀过程，将流体携带的动压有效转化为静压，降低管路内的流动损耗，同时稳定下游流场的压力分布，避免因流速突变引发的管路振动、噪声甚至结构疲劳问题。从结构设计逻辑来看，这款扩散器采用上下两端带安装法兰的直锥形流道结构，流道截面沿流体流动方向逐步扩大，完全匹配亚音速工况下的扩压需求——当流体流速低于声速时，沿程增大的过流面积可让流体速度平缓降低，避免流道内出现边界层分离、

　　涡流等不良流态，保证扩压效率。两端法兰均采用圆周均布螺栓孔的设计，安装时可直接与上下游同通径的管路、设备接口通过螺栓紧固连接，法兰密封面可根据实际工况选配垫片，满足不同压力等级、不同流体介质的密封要求，安装边界清晰，无需额外设计过渡连接段，可直接集成到现有管路系统中。外形尺寸方面，扩散器整体为回转对称结构，上下法兰外径根据适配管路通径匹配设计，法兰厚度满足螺栓连接的强度要求，锥形段的锥角经过流场仿真优化，控制在合理范围内，既保证足够的扩压比，又不会因锥角过大导致流道内出现流动分离，也不会因锥角过小导致扩散器整体长度过长、占用过多安装空间。实际工程应用中，这类扩散器的选型需要匹配上下游管路的通径、设计流量、工作压力以及流体介质属性，

　　建模过程中需要重点保证流道内壁的光滑过渡，避免出现台阶、锐角等结构缺陷，防止实际运行时产生局部涡流损失；法兰上的螺栓孔位置度需要严格控制，保证现场安装时可顺利与对接法兰的孔位对齐，降低现场装配的调整难度。对于流体系统设计人员而言，这类标准化的法兰式扩散器可有效缩短管路系统的设计周期，无需从零开始进行流道设计与结构校核，直接根据系统参数匹配对应规格即可，同时回转对称的结构也便于后续的加工制造，无论是采用金属板材卷制焊接还是铸造成型，都能较好地保证结构精度与内壁流道的表面质量，满足长期稳定运行的结构强度要求。
