动力系统用带连杆活塞结构3D设计

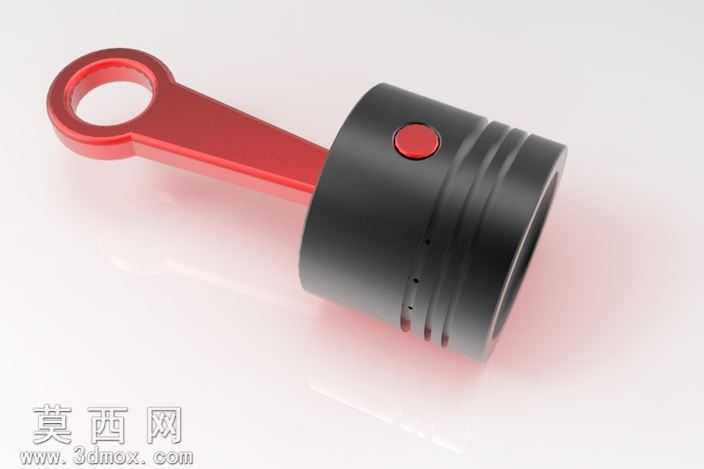

本作品为动力系统核心部件活塞搭配连杆的一体化三维设计，建模阶段采用参数化建模思路，先以回转特征构建活塞主体的圆柱基体，精准绘制活塞环槽的环形凹槽结构，在活塞侧壁预留销孔安装位，同步完成活塞销孔处的红色定位凸台细节建模，保证各结构尺寸符合动力部件的常规配合公差要求。连杆部分采用拉伸加圆角过渡的建模方式，先绘制连杆的长杆轮廓，对杆身与两端环孔的衔接处做平滑圆角处理，避免应力集中的结构缺陷，连杆端部的铰接环孔采用同轴回转特征完成，保证孔位的圆度与同轴度精度。材质与渲染阶段，为活塞主体赋予哑光黑色金属材质，模拟铸铁活塞的表面质感，调整材质的粗糙度参数还原金属表面的细微磨砂效果，活塞上的红色定位凸台赋予亮面红色烤漆材质，与黑色活塞主体形成鲜明视觉区分；连杆部分赋予亮面红色阳极氧化金属材质，模拟铝合金连杆经表面处理后的光泽质感，添加环境光遮蔽效果强化各结构的立体感，在场景中布置柔和的漫反射光源，减少生硬阴影，突出活塞环槽、连杆衔接处的细节结构。设计思路上，在满足活塞与连杆常规动力传动结构的基础上，对整体尺寸做了等比例缩小调整，适配3D打印的成型精度要求，简化了不必要的内部复杂油路结构，保留活塞与连杆铰接配合的核心结构特征，打印完成后可作为小型钥匙环配饰使用，兼顾了机械结构的还原度与日常使用的趣味性，建模过程中对各部件的衔接位置做了间隙预留，保证3D打印后各部件可顺利完成装配，同时对模型的边角做了细微倒钝处理，避免作为配饰使用时出现尖锐棱角划伤的问题，整体模型结构完整，细节表现到位，既还原了动力活塞连杆组件的核心结构特征，又适配了小型文创配件的使用需求。
