压气机涡轮式风扇叶轮三维结构设计

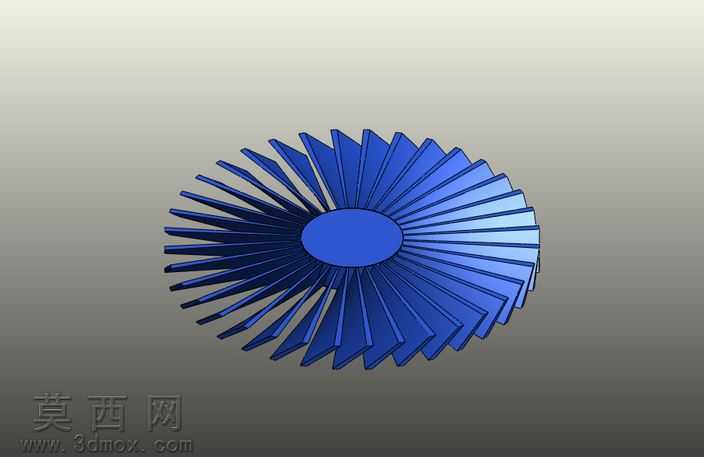

本作品为压气机涡轮式风扇叶轮的三维建模成果，建模过程以参数化设计为核心思路，首先确定叶轮的整体径向尺寸与轴向厚度基准，以中心轮毂为定位核心，先绘制轮毂的回转体轮廓，通过旋转特征生成中心实心轮毂结构，保证轮毂的同轴度与结构强度基准。扇叶部分采用沿圆周阵列的设计逻辑，先完成单片扇叶的曲面构建：通过绘制叶根与叶顶的两条翼型截面曲线，调整截面的安装角度与扭转弧度，匹配压气机工作时的气流导向需求，再通过放样曲面命令生成单片扇叶的完整曲面，加厚处理后得到具有均匀壁厚的实体扇叶，确保扇叶从叶根到叶顶的厚度渐变符合力学承载要求，避免高速转动时出现应力集中问题。完成单片扇叶建模后，以轮毂中心轴线为阵列轴，设置均匀的圆周阵列参数，保证每片扇叶的间距、安装角度完全一致，整体叶轮的动平衡性能满足设计要求。材质渲染阶段，为整体叶轮赋予金属蓝色的工程塑料材质，调整材质的反光度与粗糙度参数，模拟工业级玻纤增强塑料的质感，同时添加环境光遮蔽效果，清晰呈现扇叶之间的间隙结构与轮毂的衔接细节，让整体模型的结构层次更加分明。结构设计上，扇叶与轮毂采用一体化衔接设计，叶根位置做圆角过渡处理，既减少气流通过时的阻力损失，也提升扇叶与轮毂的连接强度，适配高速旋转的工作场景。建模过程中反复校验扇叶的扭转角度与相邻扇叶的间隙尺寸，避免出现结构干涉问题，同时保证气流可以沿扇叶曲面顺畅导向，符合压气机或涡轮风扇的气动性能要求，整体模型结构完整，曲面过渡顺滑，可直接用于结构验证、气动仿真参考或者3D打印样件制作。
