施劳布斯托克台式机用虎钳结构设计

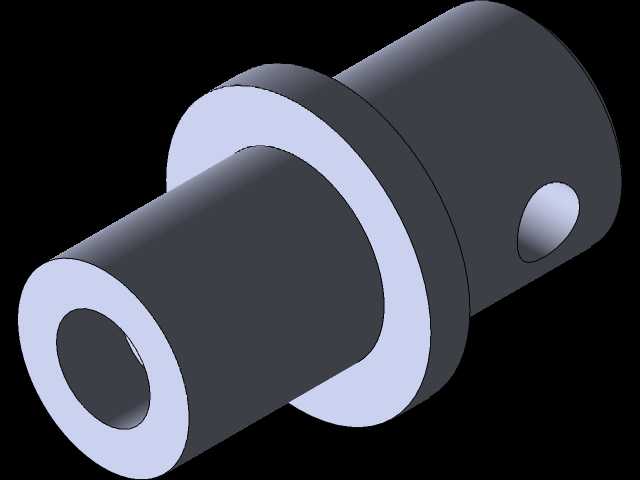

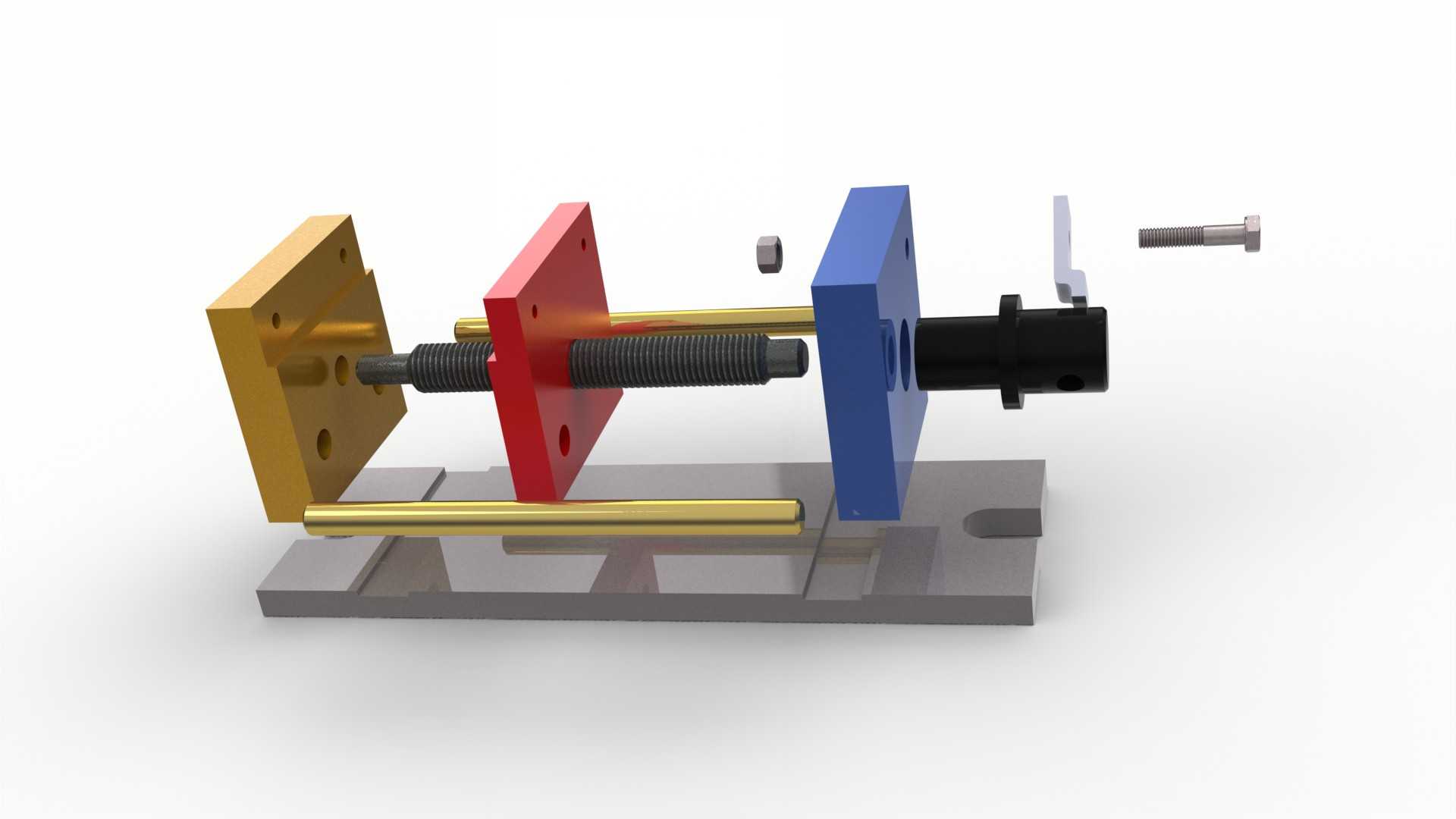

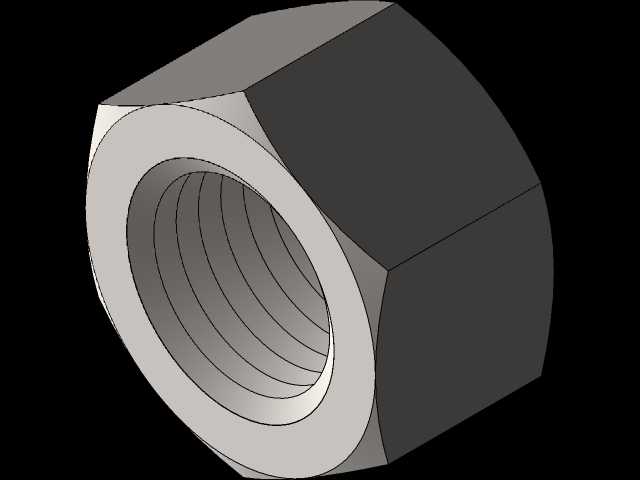

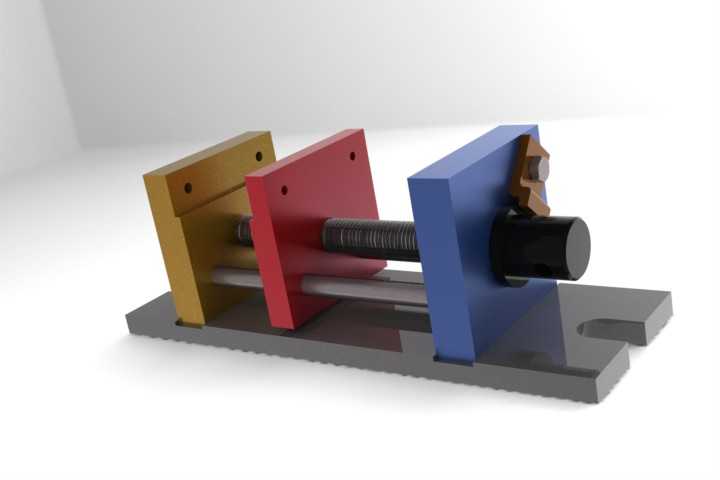

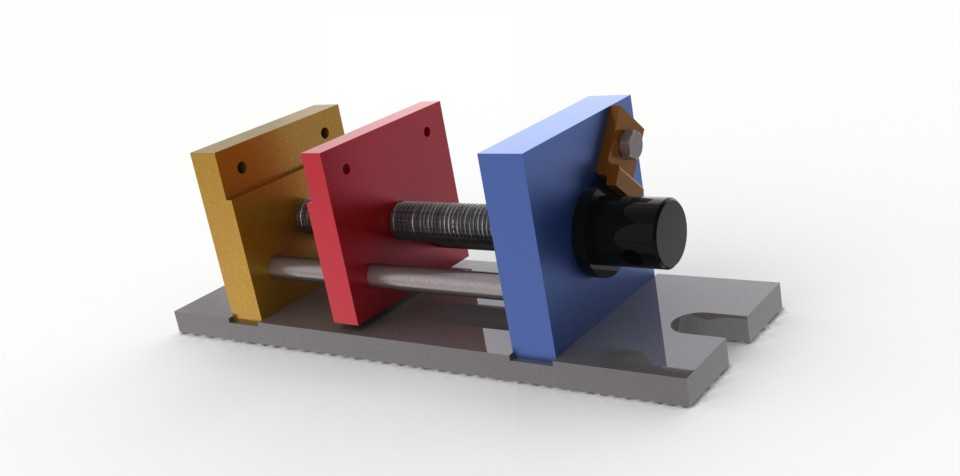

　　这款虎钳是面向小型机加工工位、钳工修配场景设计的手动夹紧工装，整体采用分体式叠层结构布局，底座预留标准T型槽安装位，可直接适配多数台式钻床、小型铣床的工作台T型槽间距，安装时无需额外加工转接板，仅通过标准T型螺栓即可完成快速固定，安装边界控制在常规小型工位的操作覆盖范围内，不会占用过多工作台操作空间。从功能实现逻辑来看，其采用梯形丝杆传动作为核心夹紧动力传递结构，丝杆轴向做了限位处理，转动手柄时活动钳身可沿两根平行导向光轴做平稳直线进给，避免夹紧过程中出现钳口偏摆问题，导向光轴与钳身配合孔采用小间隙配合，既保证进给顺畅度，又能控制活动钳身的径向窜动量，保证装夹精度。三块立式立板分别承担固定支撑、中间限位、活动夹紧的功能，

　　不同立板采用差异化厚度设计，固定端立板厚度最大，承担夹紧时的主要反作用力，避免长期受力出现变形；中间立板可根据装夹需求调整位置，拓展装夹尺寸范围，也可作为异形工件的辅助支撑面；活动端立板与丝杆螺母做嵌入式连接，螺母磨损后可单独拆卸更换，降低后期维护成本。钳口位置预留了标准钳口板安装螺孔，可根据加工需求更换光面、齿面、V型等不同形式的钳口板，适配方形工件、轴类工件、薄壁件等不同类型零件的装夹需求，夹紧力可通过手柄转动扭矩手动控制，针对薄壁件装夹时可控制进给量避免夹伤工件表面，针对粗加工毛坯件则可加大夹紧力保证切削过程中工件不位移。在实际生产场景中，这类虎钳除了用于常规的钻削、铣削工序装夹，也可用于钳工划线、零件修配、

　　小型组件装配时的工件固定，整体结构没有冗余设计，所有受力部件均做了对应强度补强，底座采用整体式平板结构，放置在工作台面上时贴合度好，夹紧过程中不会出现翘曲问题。设计过程中对丝杆的行程做了合理规划，既覆盖常规小型零件的装夹尺寸需求，又避免丝杆过长导致刚性下降，导向轴的间距经过反复校核，保证活动钳身全行程移动时无卡滞，各部件的连接位置均做了沉头处理，避免突出的螺栓头刮伤操作人员或工件表面，整体结构拆解方便，日常清理切屑、维护润滑时无需专用工具即可完成拆装。
