搭扣式压紧锁具三维结构设计

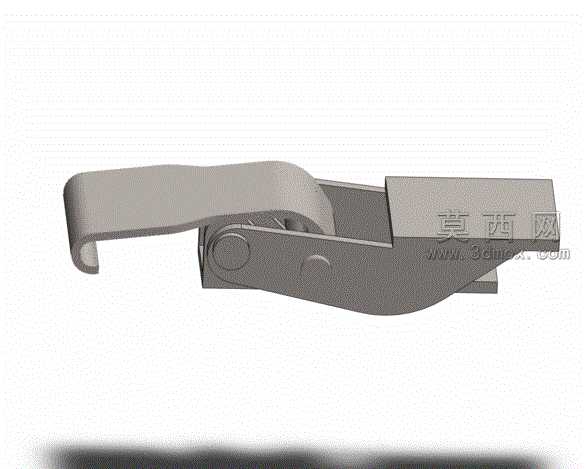

本作品为搭扣式压紧锁具的三维数字化模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的公差配合规范，对锁具的各个组成部件进行独立的特征构建，包括弧形扳动手柄、铰接联动臂、锁钩基座、销轴连接件等核心结构，所有铰接位置均预留合理的转动间隙，确保模拟实际装配时各部件可顺畅完成锁止与解锁的动作行程。模型渲染阶段采用哑光金属材质，还原冷轧钢冲压成型锁具的真实表面质感，通过调整环境光与阴影参数，清晰呈现各部件的折弯弧度、冲压凹痕、铰接处的轴孔配合细节，让结构的层次关系一目了然。从结构设计逻辑来看，该锁具采用杠杆压紧原理，扳动弧形手柄时，联动的铰接臂会带动锁钩产生位移，在手柄越过转动死点后即可实现稳定锁止，反向扳动手柄即可快速解锁，整体结构无冗余零件，依靠板材冲压与销轴铰接即可实现全部功能，具备结构紧凑、锁止可靠、操作便捷的特点。建模过程中对板材的折弯半径、冲压让位结构、销轴的装配定位都做了精准还原，手柄末端的卷边结构也按照实际冲压工艺做了圆角处理，既避免锐边带来的安全隐患，也提升了操作时的握持手感。锁具基座的安装面预留了平整的贴合区域，可适配多种需要快速开合压紧的场景，比如设备箱盖、工业机柜、工装夹具的快速锁紧需求，模型的各部件均可单独导出用于工程图生成，也可直接导入装配体中完成整体设备的锁具配套设计，结构设计充分考虑了实际生产的冲压工艺可行性，没有无法加工的异形特征，所有折弯角度、板材厚度都符合常规五金冲压件的生产规范，能够直接为同类锁具的设计开发提供三维结构参考，也可用于机械原理教学中杠杆锁紧机构的演示案例。
