带锁止结构的工业脚轮制动装置

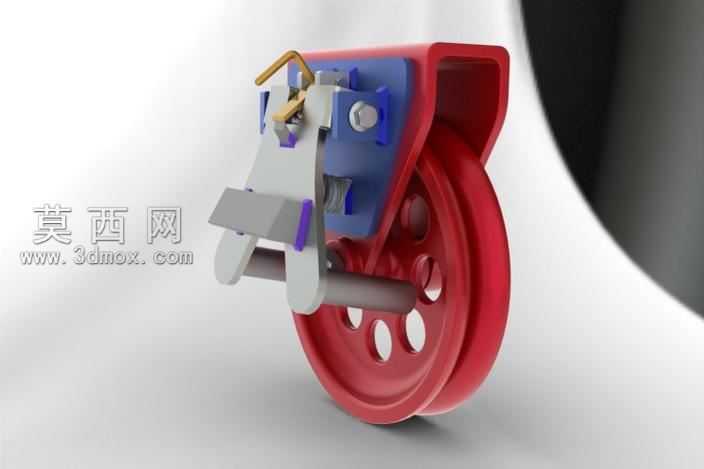

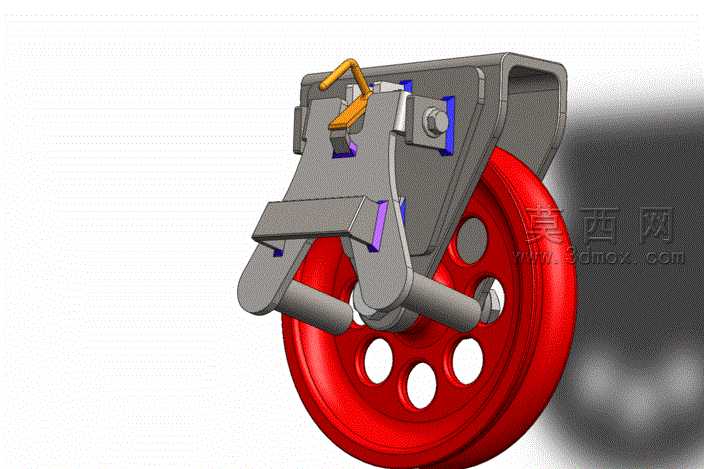

本作品为工业脚轮的制动锁止机构三维模型，建模过程中先对整体功能进行拆解，将结构分为安装支架、制动触发组件、锁止压块、滚轮主体四个核心模块，先通过草图绘制各部件的轮廓基准，利用拉伸、切除特征完成支架的主体成型，支架顶部的安装卡槽做了适配标准工业型材的尺寸设计，侧边预留的销轴孔位严格匹配通用脚轮的装配公差。制动触发的拨杆采用钣金折弯特征建模，表面做了圆角过渡处理，避免使用过程中出现尖锐棱角划伤操作人员，拨杆与锁止压块的联动结构通过同轴心配合完成装配，压块与滚轮接触的面做了防滑纹理的细节设计，增大接触摩擦力保证制动时不会出现滑移。滚轮部分采用轮芯与外圈分离的建模逻辑，轮芯为带减重孔的金属结构，通过圆周阵列特征完成五个减重孔的均匀排布，既降低整体重量又保证结构强度，外圈为高弹性耐磨材质，建模时赋予了高光泽的红色橡胶材质，渲染阶段调整了材质的粗糙度与反光度，还原工业聚氨酯滚轮的真实质感。支架部分赋予了哑光灰色金属材质，销轴、紧固件等小部件赋予了亮面镀锌钢材的材质属性，锁止结构的触发块做了橙色警示材质区分，方便操作人员快速识别操作位置。装配阶段严格按照实际生产的装配顺序添加配合关系，支架与轮轴采用旋转配合，锁止压块与支架采用滑动配合，拨杆与支架采用旋转配合，同时添加了限位配合模拟拨杆的锁止与释放两个工作位置，可直观演示制动时压块压紧滚轮外圈、释放时压块脱离滚轮的完整动作逻辑。设计过程中充分考虑了实际使用的可靠性，锁止结构的压紧行程做了冗余设计，即使滚轮外圈出现一定程度的磨损，依然可以保证足够的压紧力实现可靠制动，整体结构紧凑无多余部件，适配多数中型工业脚轮的改装与配套使用，建模时所有特征均保留了可编辑参数，方便后续根据不同尺寸的滚轮进行参数化调整，渲染输出时采用了柔和的侧光光源，突出各部件的结构层次与材质差异，清晰展现锁止机构与滚轮的配合关系。
