Eventorbot挤出机外壳结构设计

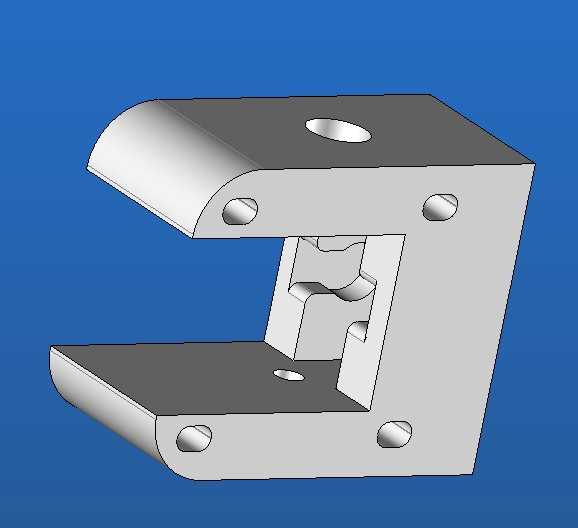

　　这款挤出机外壳是FDM熔融沉积成型3D打印机送料挤出单元的核心承载构件，主要应用于桌面级Eventorbot系列开源3D打印设备，承担着固定挤出送料组件、引导耗材进给路径、隔绝挤出头热量传导、衔接运动轴安装位的多重作用，是保障挤出过程送料精度与运行稳定性的关键结构件。从结构设计逻辑来看，整体采用C型开口夹持式构型，上下两个平行的安装臂预留了同轴的沉头安装孔位，可直接通过内六角螺栓将整个壳体锁紧固定在挤出机的移动滑台支架上，开口间隙经过尺寸校核，刚好适配对应型号挤出机的安装板厚度，装配后不会出现横向窜动，同时沉孔设计可让螺栓头完全没入构件表面，避免突出的螺栓头干涉打印过程中喷头的移动路径，减少打印时剐蹭成型件的风险。

　　构件中部的镂空型腔是核心功能区域，设计时预留了送料齿轮、压紧轴承、散热铝块的安装定位空间，型腔内壁的凸起卡位结构可直接卡入挤出机的散热鳍片定位槽，无需额外加装定位销即可完成散热组件的预固定，降低装配时的对位难度；型腔侧面的通孔用于穿入送丝管接头，可将PTFE送丝管直接引导至挤出轮的啮合位置，保证耗材进给路径的同轴度，避免送丝过程中出现耗材弯折、堵料的问题。上下安装臂的端部做了圆弧过渡处理，既可以减少构件的应力集中，避免长期受挤出机振动影响出现安装臂断裂的问题，也能缩减构件整体的边角突出量，在喷头移动到打印平台边缘位置时，不会与打印机的机架边框发生碰撞。构件顶部平面预留的单独安装孔，用于固定挤出机的散热风扇导风罩，

　　孔位间距匹配40mm规格轴流风扇的标准安装孔距，可直接适配市面通用的挤出散热风扇，无需额外制作转接件。从安装边界来看，构件整体的外轮廓尺寸经过紧凑化设计，安装后在X、Y方向的突出量均控制在挤出组件的投影范围内，不会额外增加挤出单元的运动包络尺寸，适配原有设备的运动行程参数，更换该构件时无需调整打印机的固件限位参数，可直接替换原有损坏的外壳构件。设计时还考虑了不同加工工艺的适配性，整体壁厚保持均匀，所有转角位置均设置了工艺圆角，不管是采用CNC铣削加工铝件，还是采用FDM、SLA工艺3D打印制作样件，都能顺利成型，不会出现壁厚突变导致的加工变形或者打印翘曲问题。壳体与加热块相邻的位置特意做了隔热间隙设计，减少热量向壳体上部传导，避免上部的送丝管长期受高温影响出现老化软化，保障耗材送进过程的顺畅性。
