旋转编码器用电位器防滑操作旋钮

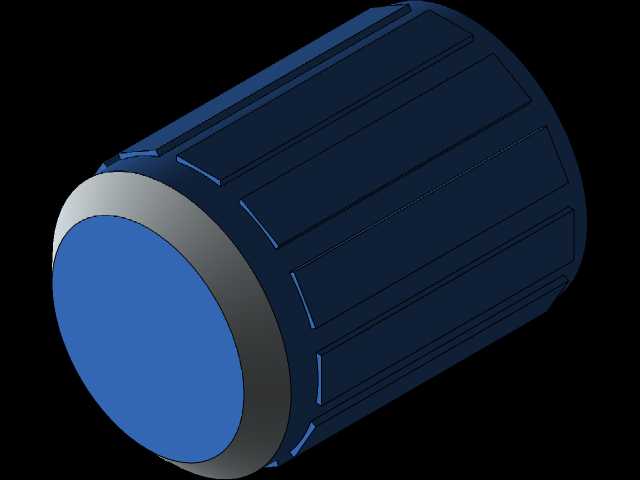

　　在工业控制操作台、小型电子检测设备、桌面级实验仪器的面板布局中，手动调节类元件的操作手感与外观协调性，往往是结构设计阶段容易被忽略却直接影响终端使用体验的细节。这类旋钮主要配套外露式旋转编码器、单圈碳膜电位器使用，安装时直接套接在元件的D型输出轴上，依靠轴侧的顶丝或者轴面摩擦力完成周向固定，不需要额外设计复杂的连接结构。从实际使用场景出发，这类旋钮的应用覆盖了信号发生器的参数调节、小型工控柜的阈值设定、音频设备的音量增益调整、教学实验台的电压电流微调等多个场景，操作时操作人员多为指尖捏持转动，因此外表面的防滑结构设计直接决定了操作时的施力效率。本次设计的旋钮主体采用圆柱型结构，外圆周面均匀分布轴向防滑凹槽，凹槽深度控制在1.2mm，

　　既不会因为凹槽过深积攒灰尘，也能避免光滑圆柱面在手指带汗或者佩戴薄劳保手套操作时出现打滑问题。旋钮的端面做了分层设计，外层为哑光深色的主体结构层，中间设置一圈金属质感的装饰环，中心端盖为平整的蓝色平面，既可以预留位置粘贴功能标识，也能在多旋钮并排布置的面板上通过颜色快速区分调节功能。从安装边界来看，旋钮的轴向总长度控制在18mm，最大外圆直径22mm，内部安装孔直径匹配常用的6mmD型电位器轴，安装后突出面板表面的高度为16mm，不会因为突出过高在设备搬运过程中被磕碰移位，也不会因为突出过短导致指尖操作时没有足够的捏持空间。设计过程中特意规避了多余的棱角结构，所有边缘位置都做了R0.8的圆角过渡，既避免了加工时的锐边毛刺问题，

　　也能在日常操作时减少对操作人员指尖的磨损。考虑到这类外露操作件长期暴露在空气中，结构设计时没有设置容易积灰的缝隙，外表面的凹槽为直槽结构，日常清洁时用无尘布擦拭即可完成维护，不需要额外拆解。在结构强度方面，旋钮主体壁厚设置为2.5mm，采用常规工程塑料注塑即可满足使用强度要求，日常频繁调节转动时不会出现开裂或者形变问题，中心的金属装饰环采用过盈配合压装在主体上，长期使用不会出现松脱脱落的情况。对于结构设计人员来说，这类标准化的操作件模型可以直接导入面板装配体中，提前核对旋钮之间的操作间距，避免出现多个旋钮距离过近导致操作时互相干扰的问题，也能在产品外观渲染阶段更真实地还原设备的最终成品效果，减少样机制作时的外观调整工作量。
