17x12mm单极单掷摇臂式电源开关

　　在低压电控回路的设计选型中，这类小尺寸摇臂开关是面板类控件里应用频次极高的品类，常见于小型桌面仪器、工控辅助模块、民用小家电、DIY改装设备的面板电源通断控制场景，承担回路直接分合的操作功能，不需要额外搭配中间继电器即可承载额定范围内的负载电流，操作逻辑直观，用户通过拨杆的位置就能快速判断回路通断状态，相比按键式开关的状态辨识度更高，也不会出现误判设备启停状态的问题。

　　这款开关的外形安装尺寸严格匹配17mm×12mm的标准面板开孔，属于行业内通用的小规格安装尺寸，做结构设计时不需要单独定制开孔模具，直接沿用通用开孔公差就能完成装配，安装卡扣的结构设计适配常规1-2mm厚度的设备面板，卡装后不需要额外打螺丝固定，装配效率高，后期维护更换也可以直接从面板正面撬出替换，不需要拆解设备内部结构，大幅降低售后维护的拆装成本。从功能参数匹配来看，这款SPST单极单掷结构的开关，仅控制单路回路的通断，两个接线端子分别对应进线与出线端，没有额外的信号反馈或者双路切换触点，结构简单可靠，触点额定承载能力覆盖6A 250V交流与10A 125V交流的常见低压供电场景，完全满足小功率设备的主电源通断需求，触点部分采用抗电弧烧蚀的合金材质，正常通断额定负载的工况下使用寿命可以满足常规设备的全生命周期使用要求，不会出现短时间内触点氧化接触不良的问题。

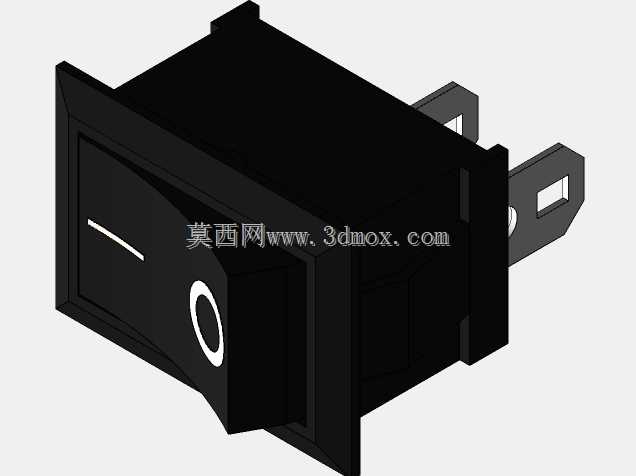

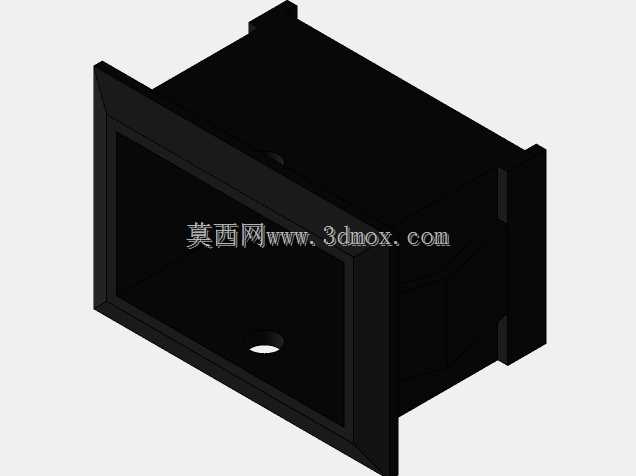

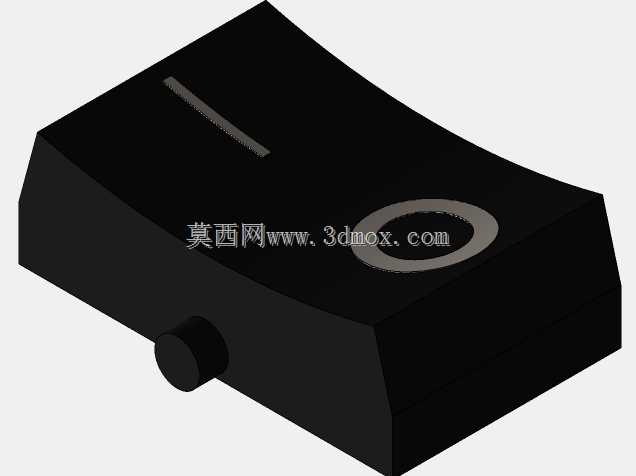

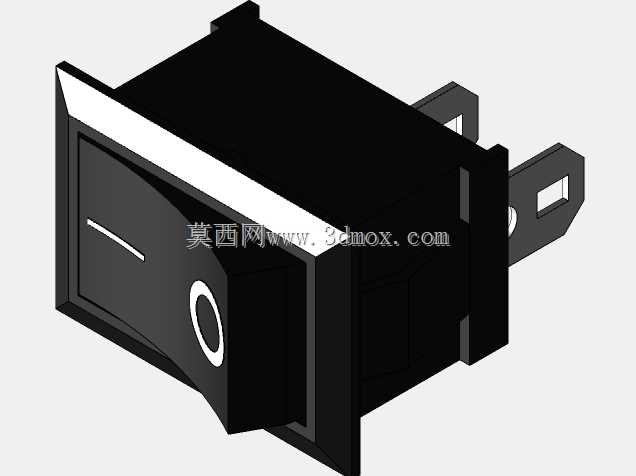

　　建模过程中严格还原了实物的装配层级，整个模型拆分为三个独立的实体工程组件，分别对应外壳基座、内部摇臂触点结构、外部操作拨杆，每个组件的配合公差都按照实际注塑件的装配间隙做了预留，做虚拟装配验证时可以直接模拟拨杆的摆动行程，检查结构干涉问题，不需要二次调整模型尺寸。需要注意的是，模型对顶部操作摇杆的细微非配合曲面做了合理简化，省略了不影响安装与结构验证的微小脱模倒角与表面纹理，这类细节对结构设计、开孔匹配、装配干涉检查没有任何影响，不会干扰工程师做整机布局验证，反而能降低模型的文件体量，提升大型装配体的运行流畅度。

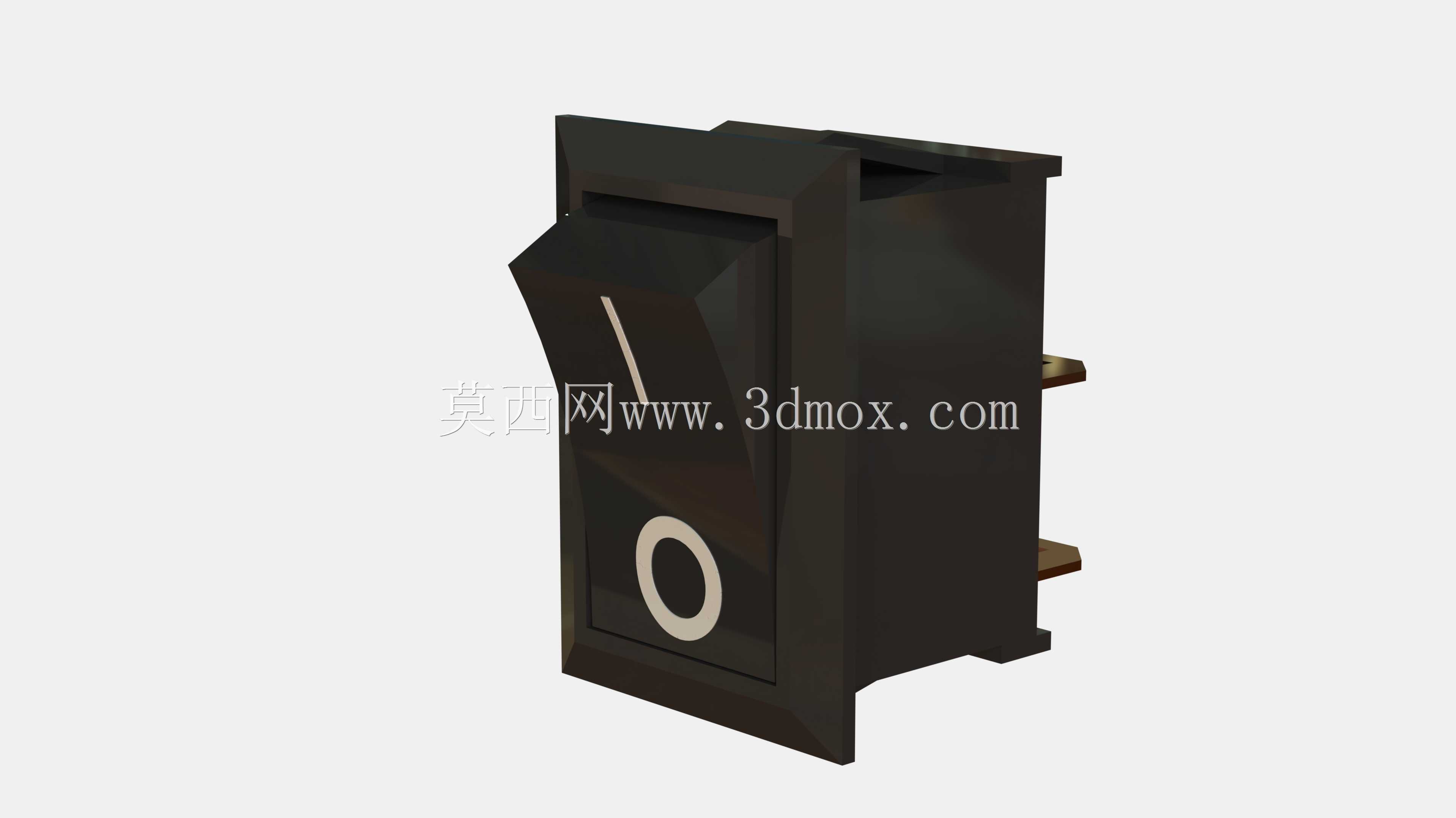

　　在实际设备布局设计中，这类开关的安装位置通常会布置在面板操作区的易触及位置，周边需要预留足够的手指操作空间，拨杆摆动行程范围内不能有其他凸起控件干涉，背部接线端需要预留至少15mm的走线空间，避免导线弯折半径过小导致的线芯断裂或者绝缘层破损问题。做三维布局时可以直接调用这个模型完成面板开孔定位、操作空间校核、背部走线空间检查，不需要重新测绘实物尺寸，能大幅缩短前期结构设计的周期，也能避免自行建模出现的尺寸偏差导致的开孔不匹配、装配干涉等问题。开关的外观采用黑色阻燃注塑外壳，拨杆表面的通断标识采用模内成型的凹凸标识，不会因为长期摩擦出现标识磨损脱落的问题，即使在油污、多尘的工况下也能清晰辨识通断状态，适合在普通工业环境、民用室内环境下长期使用，不需要额外做防护结构，本身的结构强度就能满足常规的操作按压力度要求，正常操作下不会出现拨杆断裂、壳体开裂的问题。
