多色直插式3毫米发光二极管结构模型

　　在电子设备结构设计、工控面板开发、消费类电子产品样机验证阶段，直插式发光二极管是最常用的光信号指示元件，本次建模覆盖红、绿、黄、蓝四种常规发光色号的3mm规格直插LED，可直接用于PCB布局干涉检查、面板开孔位置校验、整机装配间隙模拟等设计环节，无需二次调整基础外形参数即可导入装配体使用。

　　从实际工程应用场景来看，这类3mm直插LED常被用于电源状态指示、信号通路告警、设备运行档位提示、故障点位标识等场景，相比5mm规格的同类型直插LED，3mm款占用面板开孔面积更小，适合在高密度排布的控制面板、小型化手持设备、嵌入式控制模块上使用，其引脚间距与常规2.54mm网格PCB焊盘完全匹配，可兼容通用波峰焊、手工焊的加工工艺要求，不需要定制特殊焊盘封装。

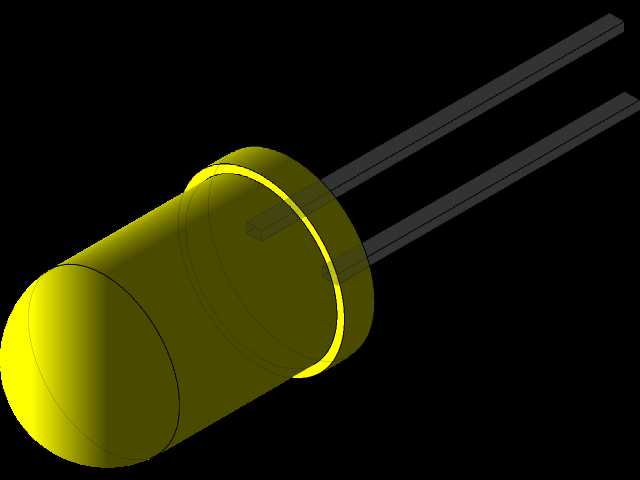

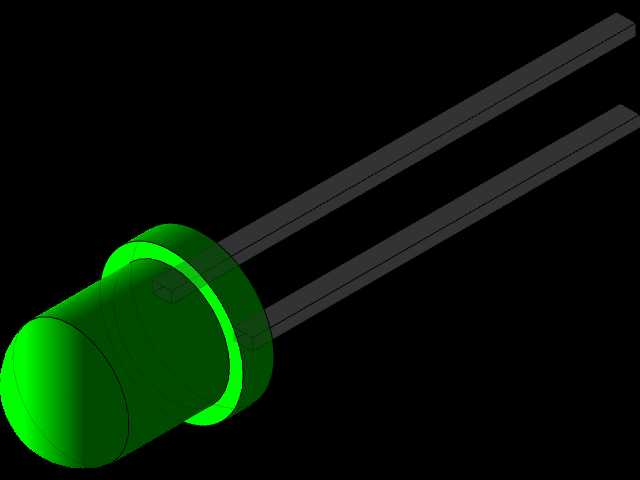

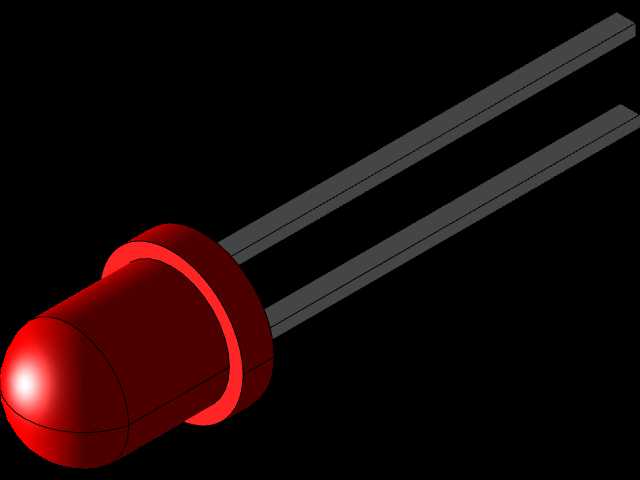

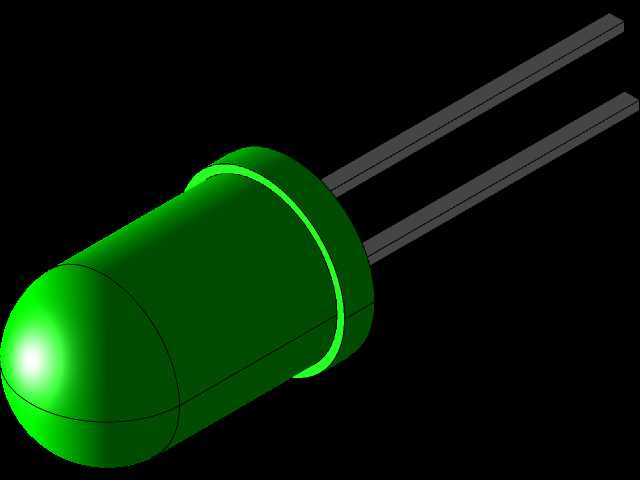

　　建模过程中优先还原了产品的实际安装边界：胶体头部为标准半球形出光面，根部带有一圈定位凸台，该凸台直径略大于头部柱体，安装时可卡在面板开孔外侧，限制元件插入深度，避免胶体过伸触碰PCB上的其他贴片元件；两根平行引出引脚为标准矩形截面镀锡铜材，引脚长度预留了常规板厚加焊接余量的尺寸，设计人员可根据实际板卡安装高度自行裁剪引脚长度，不需要额外做干涉检查。

　　模型未做内部芯片、键合线等微观结构的还原，仅保留外部装配所需的所有外形特征，这一设计思路完全匹配结构设计阶段的使用需求——结构工程师在整机布局阶段不需要关注LED内部的半导体构造，只需要获取准确的外部轮廓、安装尺寸、占位空间即可完成面板开孔、焊盘位置排布、装配间隙校验等工作，精简的模型特征也能减少大装配体的运算负载，提升大型设备整机模型的操作流畅度。

　　在装配兼容性上，该模型的外形尺寸与行业通用的3mm直插LED公模尺寸完全一致，可适配市面上绝大多数的LED灯座、面板防水胶套、遮光导光柱等配套配件，设计人员在选型配套附件时，可直接调用该模型做配合公差校验，不需要反复核对实物样品尺寸，能有效缩短样机开发阶段的物料验证周期，避免因尺寸不匹配导致的面板返工、配件错购等问题。
