多工位泄漏测试气密性检测设备结构

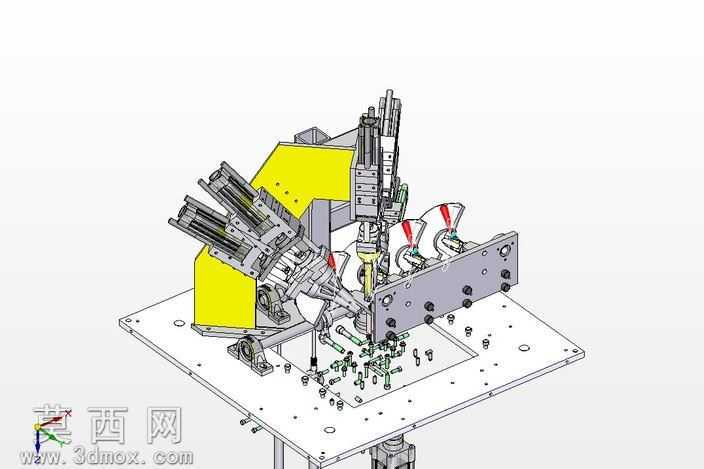

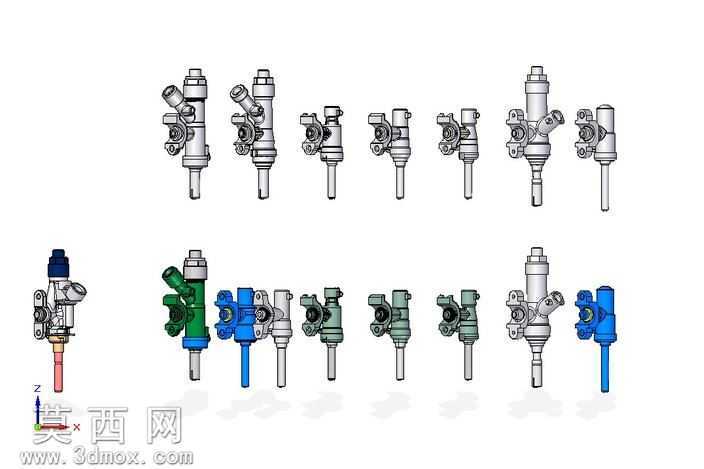

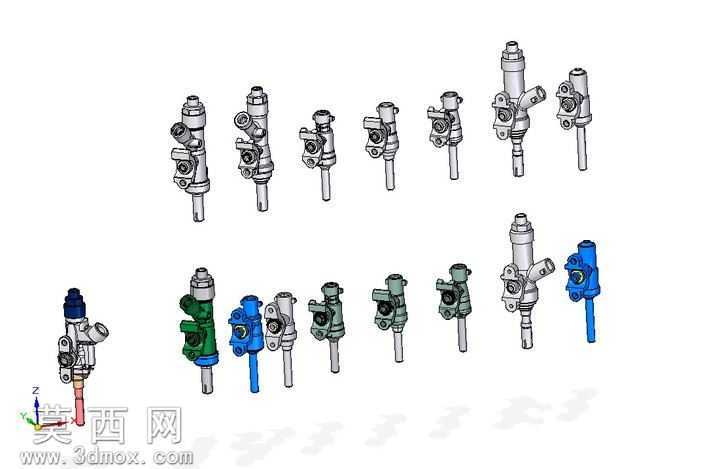

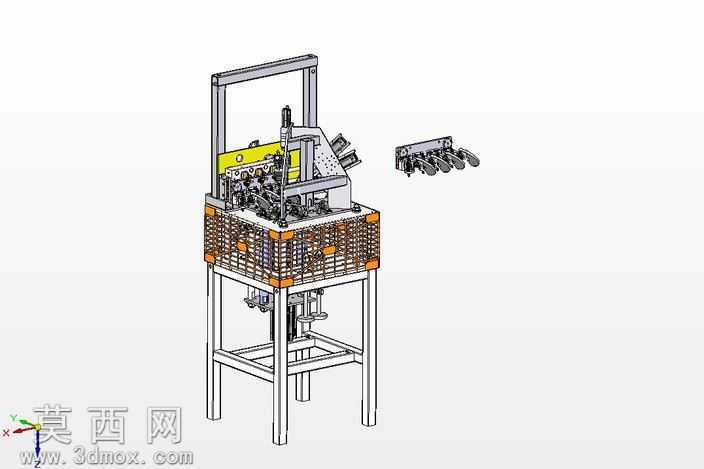

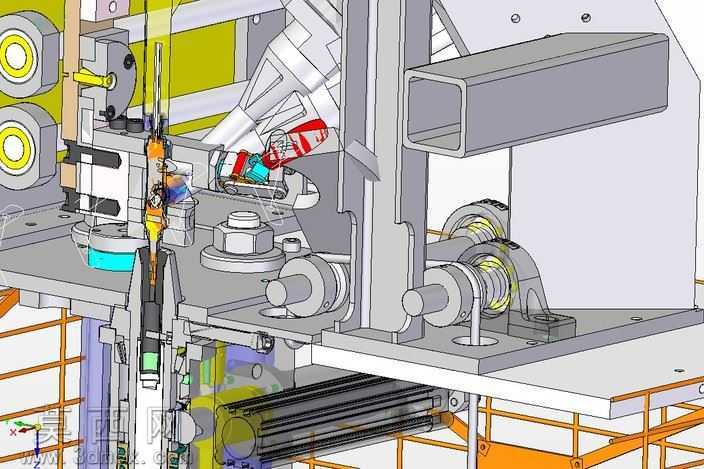

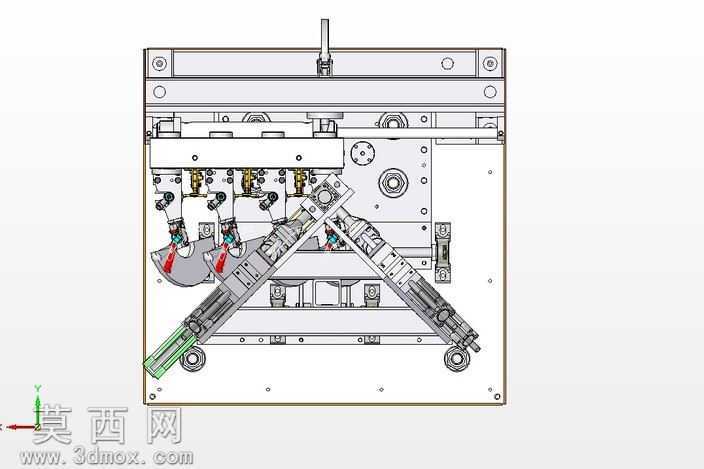

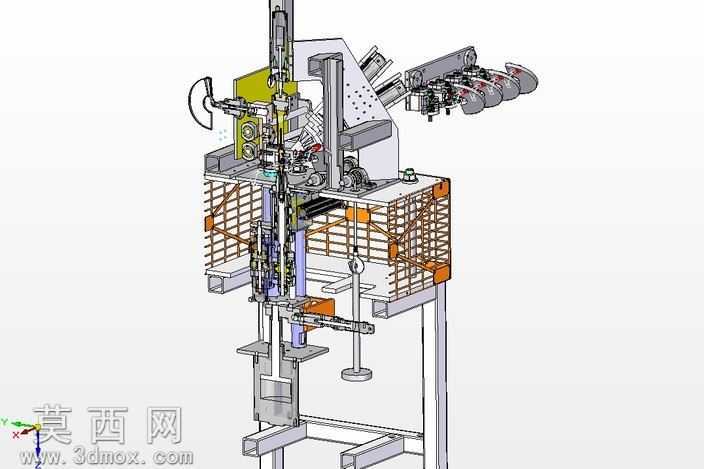

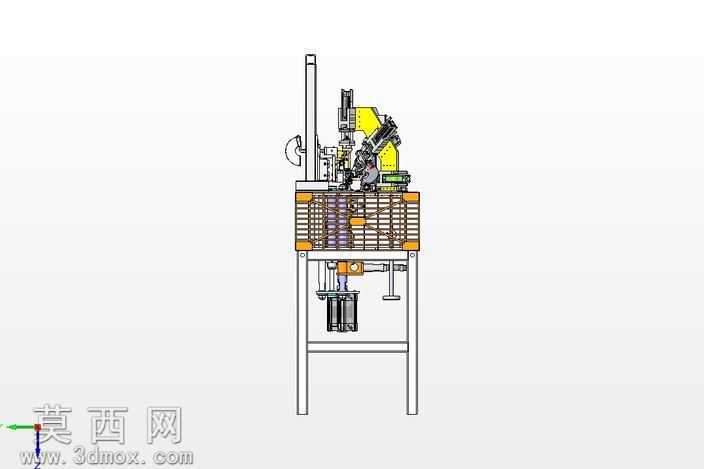

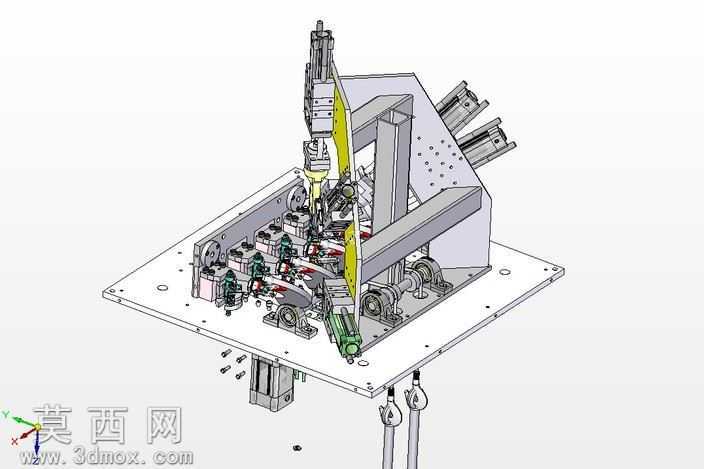

本套三维模型采用参数化建模方式完成整体搭建，建模过程中严格遵循机械设计装配规范，对设备各功能模块进行了独立的子装配体划分，方便后续对单个工位进行结构调整与参数修改。模型整体采用立式框架布局，底部采用方管焊接搭建的支撑机架作为承载基础，机架外侧设置网格防护结构，既能够保障设备运行时的操作安全，也不会遮挡内部机构的运行状态，方便运维人员观察设备工作情况。设备中部设置多组垂直布置的测试压装机构，搭配线性导轨实现压头的精准上下位移，压装端配备可快换的密封测试接头，能够适配不同型号被测阀件的接口尺寸，满足多规格产品的测试需求。侧部延伸设置多工位上料载具模块，载具上设计有与被测工件轮廓匹配的定位卡槽，能够实现工件的快速装夹定位，配合旋转移位结构可完成待检、测试、下料工位的自动切换，大幅提升检测作业的连续运行效率。建模过程中对所有标准件均按照国标参数进行还原，包括紧固件、直线轴承、气缸、调节脚杯等部件的尺寸与安装位置均符合实际装配要求，各运动部件之间预留了合理的运行间隙，避免出现结构干涉问题。材质渲染阶段，对机架部分赋予磨砂金属材质，防护网赋予喷塑铁艺材质，气动管路赋予半透明塑料材质，加工件赋予阳极氧化铝与不锈钢材质，通过材质区分清晰展现不同部件的功能属性，整体渲染效果贴近真实工业设备的视觉表现。设计思路上围绕气密性测试的核心工艺流程，将工件定位、密封压合、检测执行、不合格品分拣等功能进行集成化布局，在保证测试精度的前提下尽可能压缩设备占地空间，同时预留了检测传感器、控制元件的安装位，方便后续对接电气控制系统完成整机功能落地，整套模型结构完整，可直接作为同类泄漏检测设备的设计参考方案使用。
