法兰安装带安装脚卧式电机三维设计

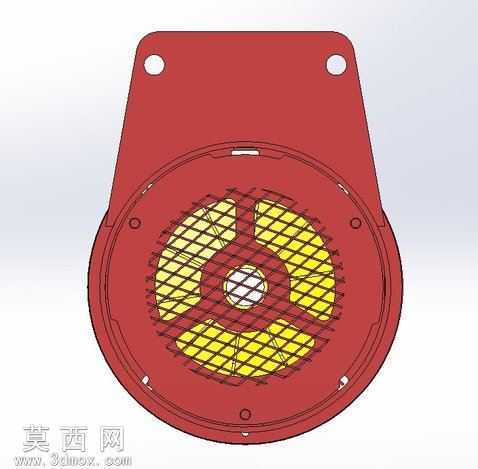

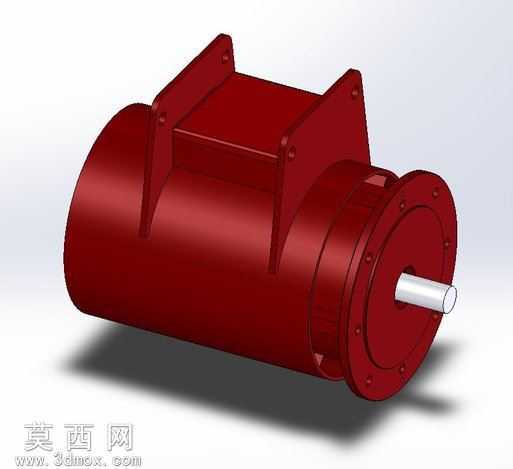

本模型为法兰安装带安装脚的卧式电机三维设计作品，采用SolidWorks软件完成全参数化建模，建模过程严格遵循工业电机的实际设计规范，对电机的各个组成结构进行了精细化还原。模型主体包含圆柱形定子机壳、顶部一体式安装固定脚、前端法兰安装端盖、输出转轴、后端密封端盖等核心结构，建模时首先通过旋转凸台命令生成电机的主体筒体结构，随后通过拉伸凸台与切除命令制作顶部的两个对称安装支脚，支脚上预留了标准规格的安装通孔，孔位尺寸符合通用工业电机的安装标准，可直接匹配常规设备的安装位尺寸。前端法兰端盖采用圆周阵列命令制作均匀分布的螺栓连接孔，法兰端面的止口结构也做了精准还原，能够保证电机安装时的同轴度要求，输出转轴采用阶梯轴结构设计，轴伸端的尺寸符合标准输出轴规格，可适配常规联轴器、带轮等传动连接件。材质渲染阶段，机壳与端盖部分采用了工业电机常用的枣红色烤漆材质，调整了材质的粗糙度与反光度参数，还原真实电机漆面的哑光金属质感，输出转轴部分采用抛光不锈钢材质，设置了较高的反光度与金属光泽参数，模拟金属加工后的光亮表面效果，安装孔内壁做了轻微的倒角处理，还原实际机加工的工艺细节。设计过程中充分考虑了该类电机的实际应用场景，整体结构采用对称式布局，安装脚与前端法兰的双重安装结构，既可以通过底部支脚做卧式水平安装，也可以通过前端法兰做端面垂直安装，适配不同设备的安装需求，模型各部件之间保留了合理的装配间隙，符合实际产品的装配公差要求，整体结构完整无缺失，可用于设备装配演示、教学演示、方案布局展示等场景，能够直观展现该类卧式法兰安装电机的外观形态与结构特征。
