折弯式带环吊装连接五金吊杯结构

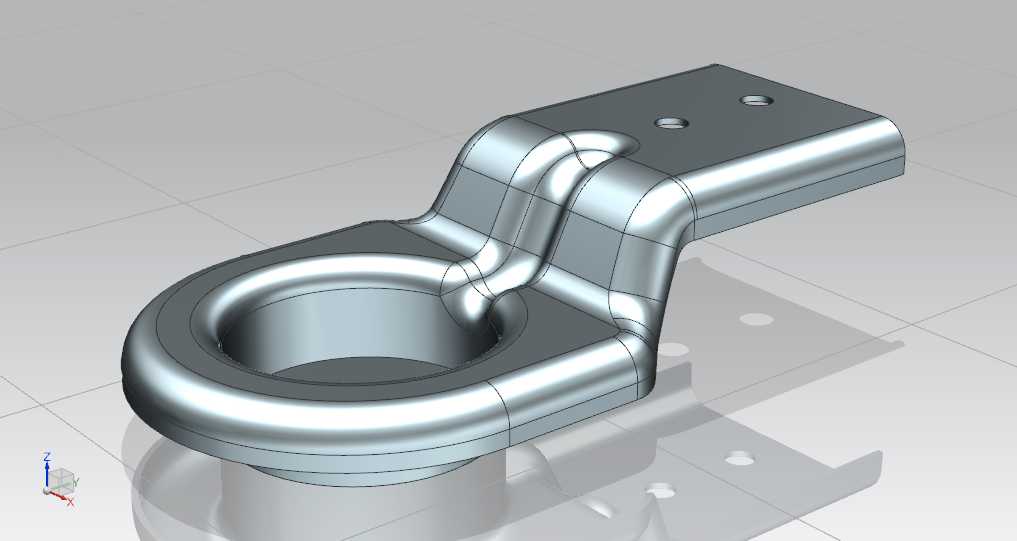

　　这类带环折弯结构的吊杯，多应用在中小型设备的整机吊装、生产线工位工件吊挂、仓储轻型物料吊运场景中，作为吊点连接构件承担载荷传递的核心作用，区别于常规焊接吊耳，其一体冲压成型的结构没有焊缝应力集中的隐患，在频繁启停的吊装工况下抗疲劳表现更稳定。从结构功能来看，一端的环形结构是吊索具的连接位，环孔内径适配常规卸扣、吊装带的穿装需求，环体边缘做了全周圆角过渡，能避免吊装过程中尖锐棱边切割吊索，降低索具磨损断裂的风险；另一端的平板折弯段是安装固定位，板面上预留的两个安装孔可通过螺栓与被吊设备的机架、工件的安装面锁紧固定，折弯段的凸起加强筋沿载荷传递方向布置，能在不增加板材厚度的前提下大幅提升结构抗弯强度，避免吊装受力时平板段出现弯折变形。

　　设计这类构件时，首先要匹配额定吊装载荷核算板材厚度，环形段的曲率半径要结合应力分布做优化，环底的中心小孔可用于安装定位销，也能在构件做表面处理时排出积液，减少积液残留带来的锈蚀风险；折弯处的圆角半径需要匹配板材冲压成型的工艺要求，过小的折弯圆角会导致冲压时板材外侧出现拉伸裂纹，过大的圆角则会影响安装面的贴合精度，导致锁紧后存在装配间隙。安装边界方面，平板安装段的两个孔位中心距需要匹配被连接件的预装螺孔位置，安装面的平面度公差控制在合理范围内，能保证螺栓锁紧后受力均匀，避免单侧受力导致螺栓断裂；环形端的中心高度要满足吊索穿装后的活动空间需求，避免吊索与设备外壳、相邻构件发生干涉，折弯段的弯折角度需要结合被吊件的安装面角度调整，

　　保证吊装时吊索受力方向与吊杯的载荷承载方向重合，减少额外的倾覆力矩。实际选型应用时，需要根据被吊物的重心位置布置多个吊杯的安装点位，保证各吊点受力均衡，避免单吊点过载；构件表面做喷丸或氧化处理，能提升表面硬度与防锈能力，适配车间、仓储等多粉尘、潮湿的使用环境，长期使用过程中可定期检查安装螺栓的预紧力、环形段是否存在形变裂纹，保障吊装作业的安全性。
