Y型三通式安全阀阀体结构设计

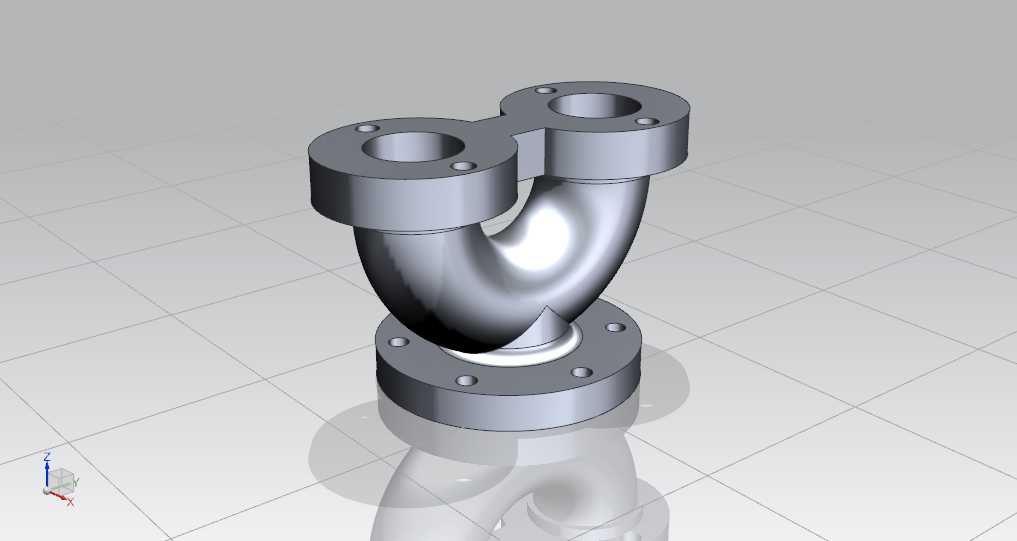

　　该阀体为安全阀的核心承压壳体部件，主要应用于石油化工、电力供热、市政给排水等行业的压力管路系统中，作为超压泄放装置的主体承载结构，直接决定安全阀的安装适配性、承压稳定性与介质流通效率。从结构设计来看，采用Y型三通流道布局，底部为单法兰连接端，用于对接设备主腔体或主管道，上部对称设置两个法兰连接端，分别对接安全阀的泄压出口与回座导向组件，这种流道走向能大幅降低介质流经阀体时的局部阻力，减少泄压过程中的紊流冲击与振动噪声，避免介质在腔体内形成涡流滞留，适配气体、蒸汽、低粘度液体等多种洁净介质的泄放工况。设计阶段优先考虑了安装边界的适配性，底部法兰采用标准凸面密封结构，螺栓孔沿圆周均布，可直接与同压力等级的管路法兰配对安装，

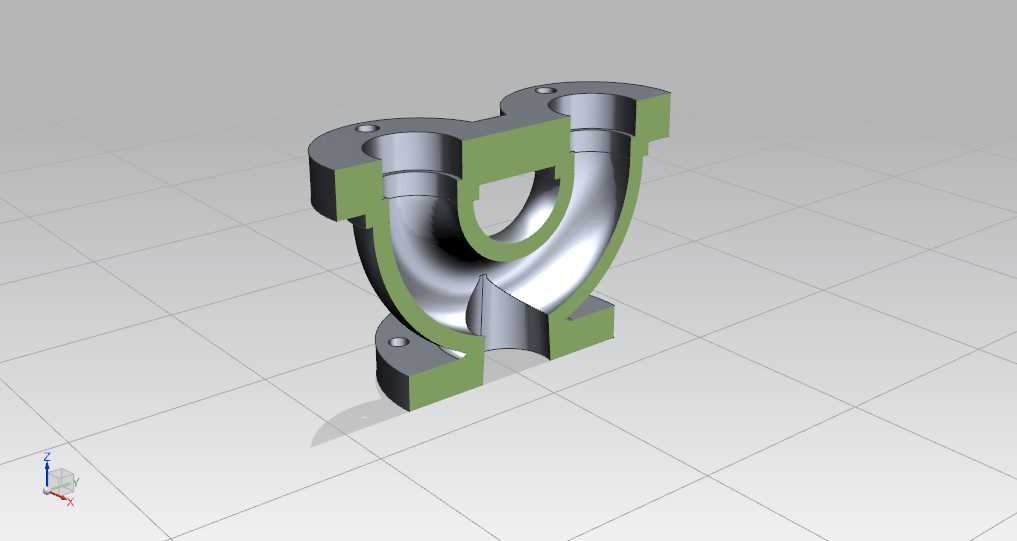

　　无需额外加装过渡转接件；上部两个法兰的中心距、螺栓孔位置均匹配常规弹簧式安全阀的阀盖、导向套安装尺寸，能直接适配现有成熟安全阀的内部组件装配，降低整套阀门的设计改造成本。流道部分采用等曲率圆弧过渡设计，内壁无直角突变结构，既可以减少介质对壁面的冲蚀磨损，也能避免应力集中导致的承压失效，阀体壁厚按照公称压力等级的强度要求核算，法兰颈部做了加厚过渡处理，可承受管路系统的压力波动与水锤冲击。实际选型应用时，需注意该阀体的进出口通径匹配对应排量等级的安全阀内部组件，安装时底部法兰需与主管道保持垂直，避免偏载导致法兰密封面泄漏，上部两个法兰的连接螺栓需按对角顺序分次拧紧，保证密封面受力均匀。该结构的阀体相比直角式阀体，泄压时的介质流动更顺畅，回座过程中对阀瓣的导向支撑更稳定，适合在中低压工况的固定式压力容器、工业锅炉、输送泵站等场景配套使用，能有效保障压力系统的运行安全，避免超压引发的设备损坏与安全事故。
