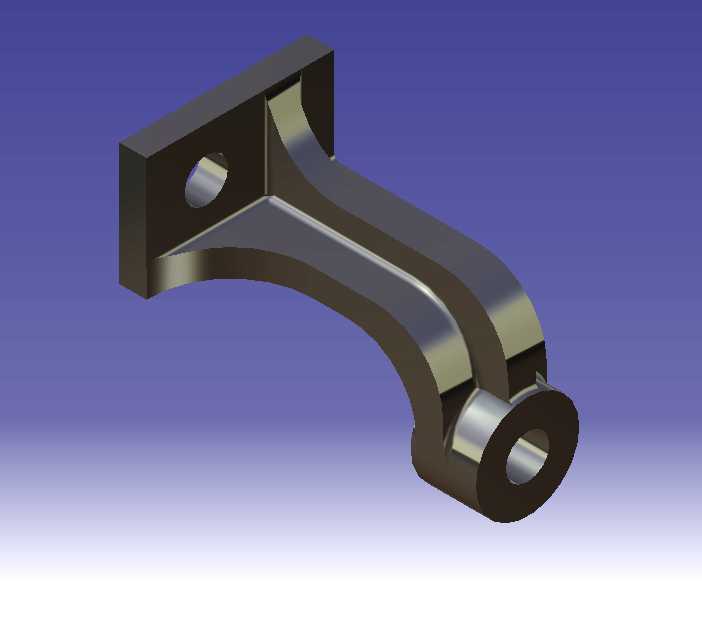

弯臂式带安装座支撑连接支架结构

　　这类弯臂式支撑支架多用于轻工输送设备侧边的导向轮安装、小型自动化产线的检测传感器挂载、以及小型动力单元的张紧轮固定场景，核心作用是在两个存在空间高度差、水平错位的安装点位之间，提供刚性足够的连接支撑，同时规避设备内部的管线、运动构件的干涉区域。从结构设计逻辑来看，安装端采用带单安装孔的方形法兰座，法兰背面与安装基面完全贴合，单孔设计允许安装时根据实际装配需求微调支架的周向角度，适配现场安装时的位置偏差，法兰与弯臂衔接处做了大圆弧过渡加厚处理，避免应力集中导致的支架断裂，尤其是在承受周期性振动载荷的场景下，这种过渡结构能大幅降低衔接处的疲劳失效概率。弯臂部分采用变截面弧形结构，并非等径直杆设计，靠近安装法兰的位置截面厚度更大，

　　向远端承载孔逐步收窄，在保证整体抗弯强度的前提下尽可能降低自身重量，减少安装基面的载荷负担，弧形的臂身轮廓可以绕开设备内部的走线槽、运动杆件等障碍物，不需要额外在周边构件上做避让开槽。远端的承载孔为同轴通孔设计，孔壁做了加厚处理，可直接穿装销轴、螺栓来挂载轮类构件或者传感器安装板，孔的端面为精加工平面，保证被挂载构件的安装面与支架端面贴合紧密，不会出现安装偏斜导致的运转卡滞问题。安装边界方面，法兰座的基面为平面，安装时只需要在配套的设备壁板上对应位置加工一个适配螺栓规格的光孔即可完成固定，不需要加工复杂的定位槽或者多组安装孔，对安装基面的加工精度要求较低；弯臂的外轮廓没有尖锐棱角，所有棱边都做了倒钝处理，

　　避免安装调试过程中划伤操作人员，也不会剐蹭周边的管线护套。实际选型使用时，需要注意核算远端承载孔位置的额定载荷，确保挂载构件的重量、运行时的径向冲击力在支架的抗弯承载范围内，若用于有腐蚀介质的场景，可在支架表面做镀锌或者喷塑处理提升耐锈蚀能力，常规工况下采用普通碳素钢加工即可满足强度需求，不需要使用合金钢材，能有效控制加工成本。
