轻量化镂空钟形曲柄传动结构设计

　　这类钟形曲柄多应用在中小载荷的间歇传动、往复运动转换机构中，常见于轻工自动化设备的进给单元、小型内燃机的配气联动组、专用机床的行程切换机构，也会作为非标自动化设备里的力矩传递转接件使用，核心作用是把旋转输入转化为特定摆角的往复输出，或是改变传动方向的力矩传递路径，相比直臂曲柄，钟形的轮廓能在有限安装空间内获得更长的力臂，同等输入扭矩下输出端的作用力更大，同时避让周边的管线、相邻结构件，避免运动干涉。

　　设计时首先要确定安装边界：两个同轴叠合的安装基孔是核心定位基准，孔位公差需匹配对应销轴的h6配合等级，保证转动时无旷量，周边分布的多个连接孔分别对应连杆、复位弹簧、行程触发块的安装位置，孔位的位置度公差控制在0.02mm以内，避免装配后出现卡滞、运动轨迹偏移的问题。整体采用对称式双板叠合结构，中间的镂空区域不是随意减重，而是通过拓扑优化计算得出的受力最优轮廓，在保证曲柄承受额定交变载荷时应力不超过材料屈服强度70%的前提下，去除非受力区域的材料，整体重量比实心结构降低42%左右，同时镂空区域能给运动过程中的铰接部件留出摆动空间，也方便日常维护时观察销轴的磨损情况。

　　外形上的钟形轮廓是结合运动包络线确定的，曲柄摆动到极限位置时，外轮廓距离周边固定结构的最小安全间隙保留3mm，既不会因为轮廓过大占用多余安装空间，也不会因为间隙过小在设备运行振动时出现剐蹭。中间的轴套安装位做了加厚处理，因为这个位置是交变应力最集中的区域，加厚后能分散销轴传递的压应力，避免长期使用后出现孔位变形、开裂的问题。边缘位置全部做了R2的圆角过渡，没有尖锐棱角，一方面是减少热处理时的应力集中点，降低淬火后开裂的风险，另一方面也避免装配、维护时划伤操作人员。

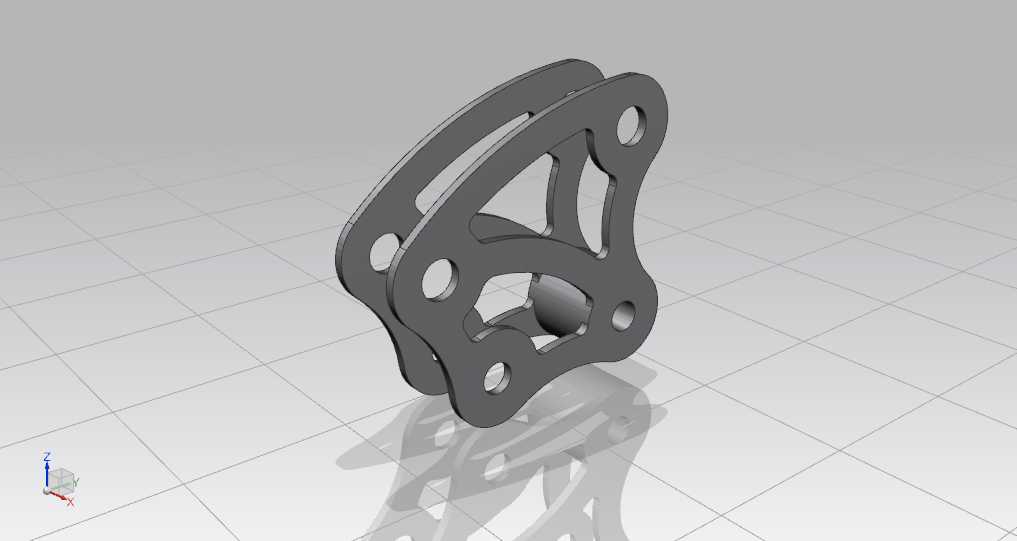

　　建模过程中先确定核心孔位的坐标，再根据传动比要求确定力臂长度，之后绘制外轮廓草图，通过受力仿真反复调整镂空筋条的宽度和走向，保证每一条筋条都沿着主应力方向布置，让材料的力学性能得到充分利用，最后做叠合结构的布尔运算，检查两个板件的同轴度、连接筋的位置一致性，避免装配时出现错位。渲染时还原了金属件的喷砂氧化质感，能直观看到表面的处理效果，方便设计人员评估成品的外观状态。这类曲柄在实际使用中，通常会配合自润滑铜套使用，维护周期能达到6000工作小时以上，适合在中低速、中等载荷的连续运转工况下长期工作，不会因为结构轻量化影响使用寿命。
