火炬本体曲面结构工业零件设计

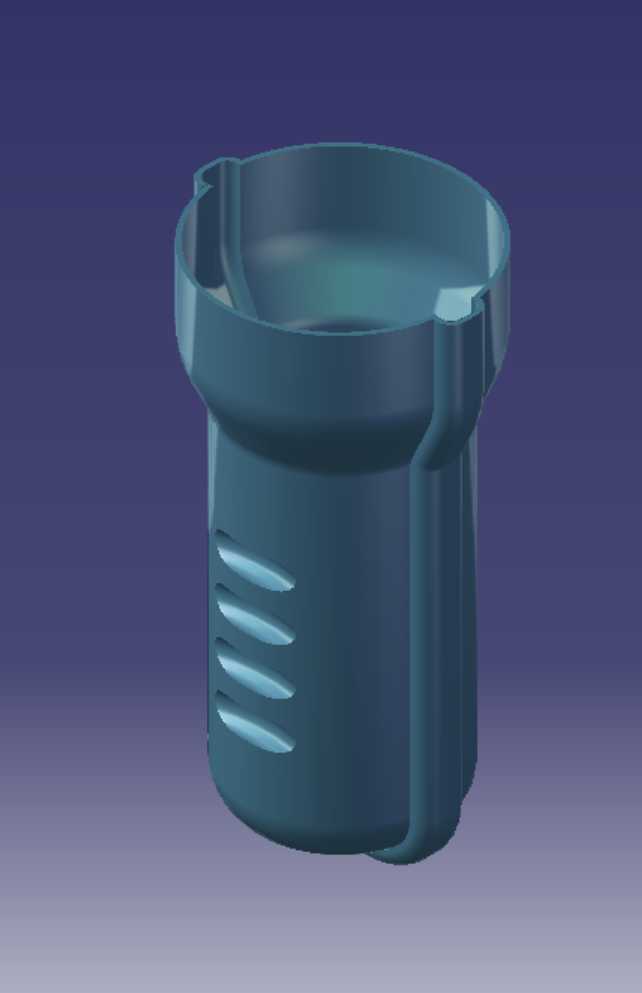

　　该零件作为手持火炬的核心承载基体，在各类大型活动手持火炬、工业点火装置的火炬组件中承担核心结构支撑作用，上端敞口结构用于容纳燃烧器组件、燃气导流腔与点火模块，下部柱段为手持握持区域，同时内部预留燃气通路、线路排布的隐藏空间，是连接燃烧端与握持供气端的核心过渡构件。从结构设计逻辑来看，该零件采用一体化曲面成型思路，整体为变径回转类壳体结构，上端敞口边缘设置三处均匀分布的定位凸台与卡扣槽，用于和上端燃烧头端盖实现快速卡接装配，无需额外紧固件即可实现周向与轴向的定位限位，装配后配合面间隙控制在0.1mm以内，可避免燃烧过程中高温烟气从装配缝隙溢出，同时可承受日常传递、持握过程中的磕碰冲击，不会出现端盖松脱的问题。

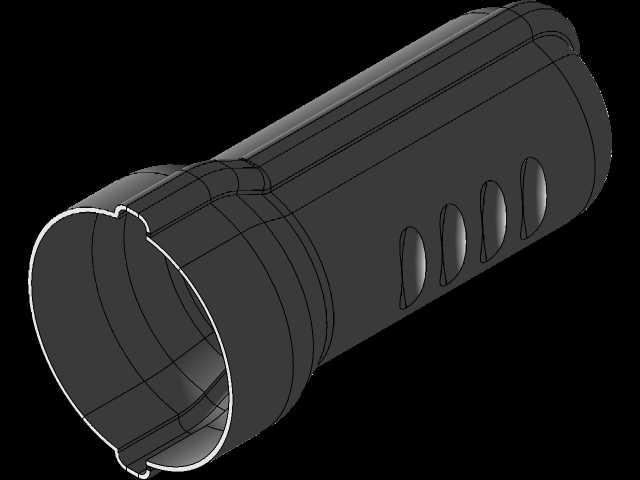

　　下部柱体外壁设计有四道平行分布的内凹防滑筋，筋条采用圆弧过渡曲面，既可以提升持握时的摩擦力，避免手持过程中打滑脱落，同时筋条的曲面凸起可提升薄壁壳体的整体结构刚度，在壁厚仅1.5mm的情况下，可将壳体径向抗变形能力提升40%以上，避免轻微挤压出现壳体凹陷变形的问题。从安装边界来看，该零件上端敞口内径适配常规小型燃烧器的安装尺寸，下部柱体外径符合成年人手掌握持的人机工程尺寸，整体轴向长度控制在单手握持的舒适区间，下端设置有标准的管路接口安装位，可适配通用规格的燃气供气管路与点火线路接头，安装时无需额外定制转接件即可完成与供气模块的对接。设计过程中采用自由曲面构建方式，所有转角位置均采用大圆角过渡，避免出现尖锐棱角，

　　一方面可消除持握过程中的硌手感，另一方面可避免应力集中，提升零件的抗冲击性能，同时曲面过渡结构可优化零件注塑或压铸成型时的材料流动路径，减少成型过程中的缺料、应力开裂等缺陷。零件内壁设置有均匀分布的纵向加强筋，既可以提升壳体整体的抗扭刚度，同时可作为内部燃气通路、点火线路的定位卡槽，将内部管路与线路限制在固定位置，避免持握晃动过程中管路移位、线路磨损引发的供气不畅或点火故障。在实际应用场景中，该类零件不仅可用于活动仪式用手持火炬，也可适配工业野外作业的便携点火火炬、燃气加热设备的手持点火端，结构的通用性较强，可通过调整局部尺寸适配不同功率的燃烧组件，曲面结构的设计兼顾了结构强度、握持舒适度与装配便捷性，无需后续二次加工即可完成整体装配。
