PG9型尼龙电缆密封锁紧接头结构

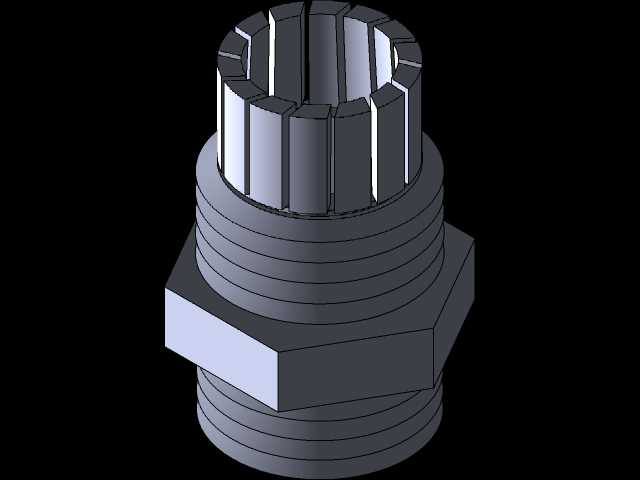

　　在电气柜布线、户外机电设备接线、传感器线缆引入口这类场景里，线缆穿入壳体后的密封与固定一直是结构设计里容易被忽略但影响整机可靠性的环节，PG9规格的电缆密封套正是适配小直径线缆穿装需求的常用连接件。这类密封件的核心作用有两个，一是在穿线位置实现壳体与线缆之间的密封，阻挡粉尘、水汽沿线缆间隙进入设备内部，避免内部电路受潮积尘引发短路或接触不良；二是对穿入的线缆形成轴向锁紧，避免设备运行过程中线缆受拉扯、晃动时，接线端子处受力松脱，保障电气连接的稳定性。从结构设计逻辑来看，这款密封套采用分体式旋紧结构，下部带外螺纹的穿线主体用来穿过设备壳体的预制安装孔，通过配套的六角锁紧螺母从壳体另一侧拧紧，实现密封套与设备壳体的固定，

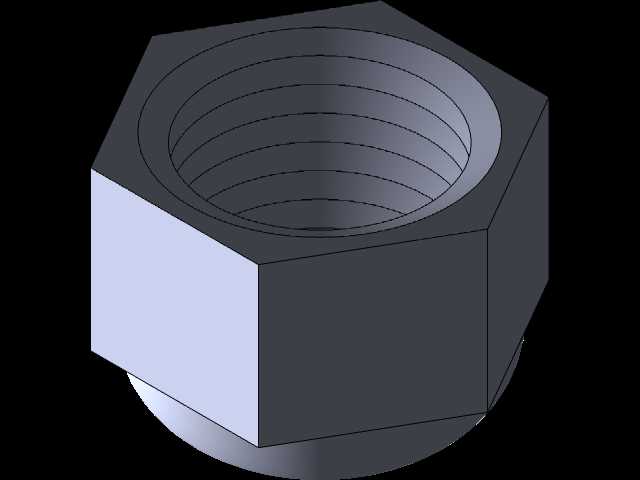

　　主体与安装面之间可加装密封垫片进一步提升接触面的密封性能。中部的六角结构是安装时的受力位，方便用扳手夹持拧紧，避免安装时整体打滑。上部的锁紧帽内侧带锥形内孔，与主体内部的弹性密封爪配合，当旋紧上部锁紧帽时，锥形面会挤压弹性密封爪向内收缩，均匀包裹住穿过的线缆外护套，既实现周向的密封抱紧，又不会过度挤压损伤线缆内部线芯。外侧的竖纹滚花设计，是考虑到现场无工具时的手动预紧需求，增大手部与锁紧帽之间的摩擦力，方便初步旋合定位，后续再用工具加固到合适扭矩即可。从安装边界来看，PG9规格对应的安装螺纹为PG9标准德制螺纹，适配的壳体开孔直径需要匹配螺纹大径，下部六角法兰面的直径决定了安装位需要预留的最小平面空间，

　　避免周边结构干涉导致螺母无法拧紧。整体外形的最大外径出现在上部锁紧帽的滚花段，设计安装位周边避让空间时需要以此为基准预留足够的操作空间，不管是手动旋紧还是用卡钳、扳手加固，都需要留出工具活动的余量。这类密封件通常采用尼龙材质注塑成型，本身具备不错的绝缘性能与耐候性，适配常规工业环境下的使用需求，内部的密封爪与主体为一体式结构时，能减少零件数量，降低装配复杂度，穿线时只需要将线缆依次穿过锁紧帽、密封主体、壳体开孔，再依次拧紧锁紧螺母与上部锁紧帽即可完成安装，不需要额外的密封填料，装配效率远高于传统的胶泥密封、填料函密封结构。在实际选型建模时，需要注意不同厂家的产品在锁紧帽高度、法兰厚度上的细微差异，建模时优先按照通用安装尺寸预留公差，

　　避免装配时出现螺纹不匹配、锁紧后密封间隙过大的问题，尤其是密封锥面的角度设计，直接决定了抱紧力的大小与密封效果，角度过小会导致锁紧力矩过大拧裂尼龙件，角度过大则会出现抱紧力不足，线缆受拉时容易滑脱，密封性能也达不到要求。
