金属电缆密封套锁紧连接结构

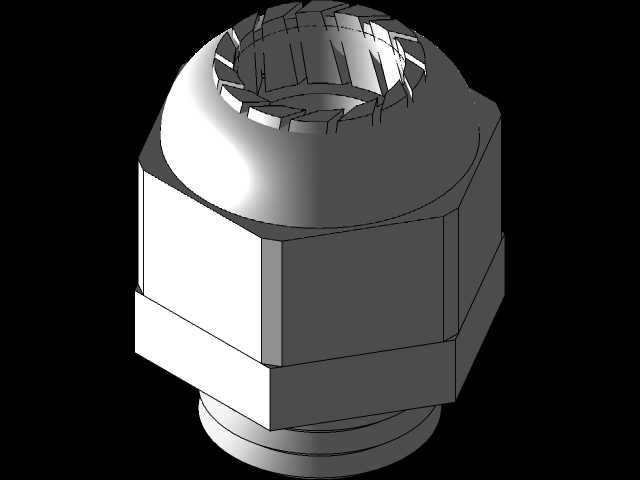

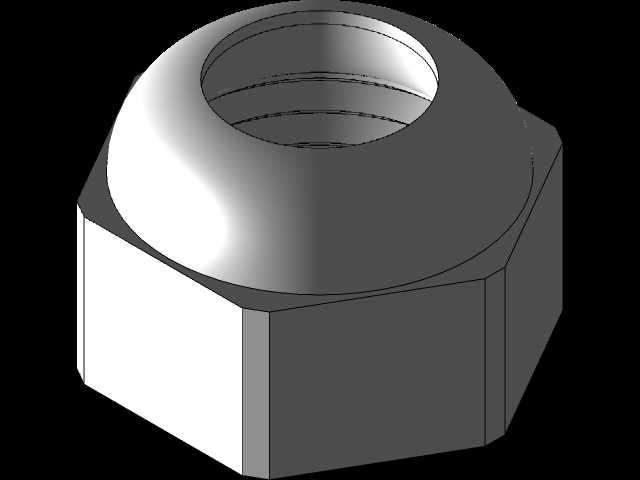

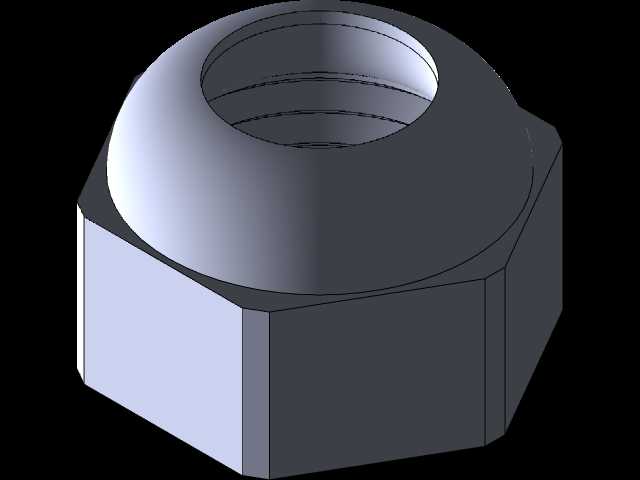

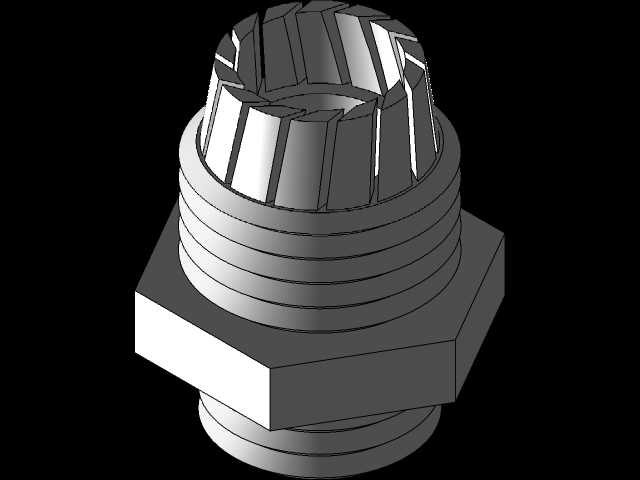

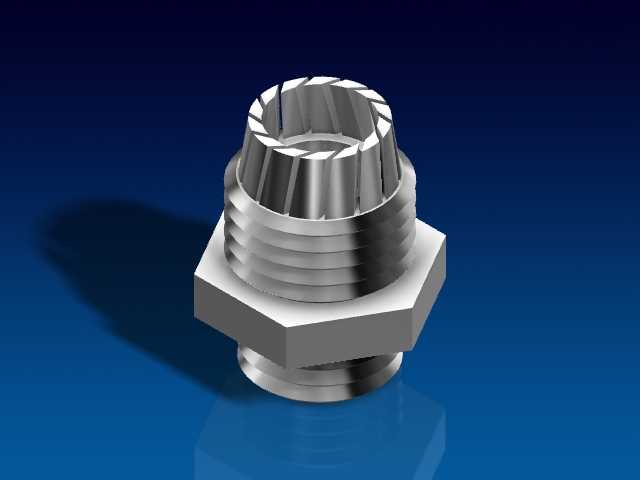

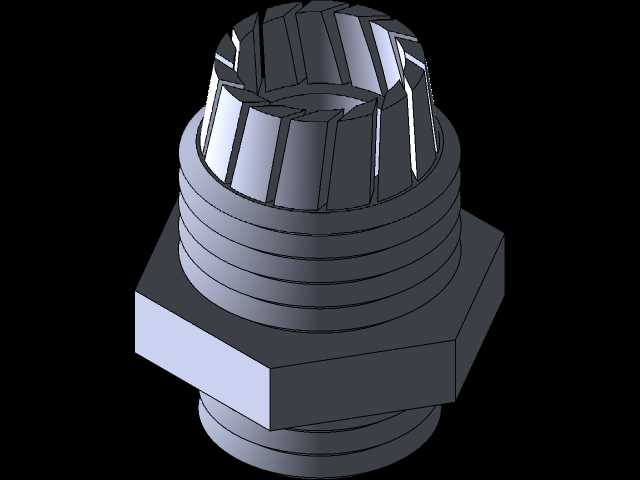

　　这款电缆密封套是工业布线场景里常用的线缆固定密封构件，日常在电控柜进出线口、户外设备穿线部位、机床布线节点都能见到它的身影，核心作用是在穿设电缆后锁紧线缆外皮，同时封堵穿线孔隙，避免粉尘、水汽顺着线缆间隙进入设备腔体内部，也能防止线缆受外力拉扯时出现移位、松脱，保障接线部位的连接稳定性。从结构设计来看，整套构件分为两个核心部分，下部是带外六角安装座的外螺纹主体，上部是配套的内六角锁紧螺母，主体上端的卡爪部位做了分瓣开槽设计，当锁紧螺母向下旋合时，会逐步挤压分瓣卡爪向内收拢，均匀抱紧穿过的电缆外护套，这种抱紧力是沿圆周方向均匀分布的，不会出现单侧挤压过度损伤线缆外皮、或是抱紧力不足导致密封失效的问题。安装边界上，

　　下部外螺纹段适配对应规格的柜体开孔，安装时可在螺纹部位搭配密封圈垫，进一步提升安装面的密封性能，外六角座的尺寸适配常规扳手的夹持空间，现场安装时不需要特制工装，用普通开口扳手就能完成锁紧固定，上部锁紧螺母的六角尺寸和下部安装座做了匹配，同一把扳手就能完成整套构件的安装作业，能有效减少现场工具携带量。设计过程中特意将卡爪的内接触面做了细微的防滑纹路处理，和电缆外皮接触时能增大静摩擦力，即使线缆受到轴向的拉扯外力，也不会出现线缆和密封套之间的相对滑动，密封部位的形变是顺着螺母旋合方向渐进发生的，不会出现突然挤压导致线缆外皮被切伤的问题。在户外使用场景下，这种金属材质的密封套相比塑料件抗老化性能更强，能适应高低温交替的工况，

　　不会因为长期紫外线照射出现材质脆化开裂的问题，内部的密封形变均匀，能稳定达到对应的防护等级要求，在有防爆要求的布线场景中，这种金属锁紧式密封套也是常用的选型构件，能避免线缆松动产生的电火花外泄风险。实际选型时需要匹配对应电缆的外径范围，卡爪的收拢行程覆盖常规同规格电缆的外径公差，不需要针对每一种线径单独定制构件，能减少备件的储备品类，安装完成后线缆的受力点集中在密封套的抱紧位置，不会把拉扯力直接传递到内部的接线端子上，能有效避免接线端子松脱、导线扯断的故障，提升整套设备布线系统的运行可靠性。
