PG11规格尼龙电缆密封固定接头结构

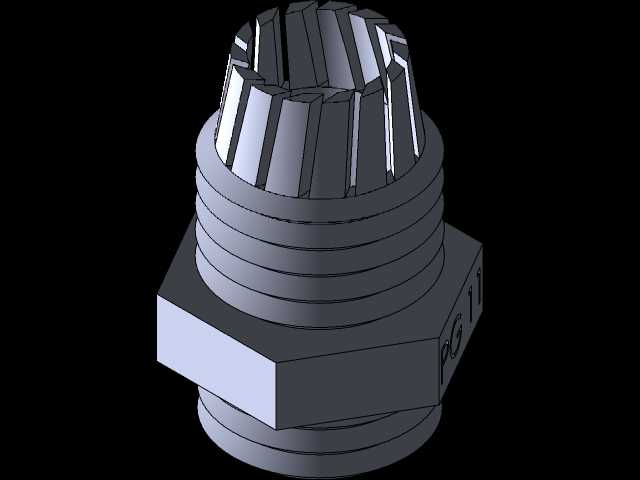

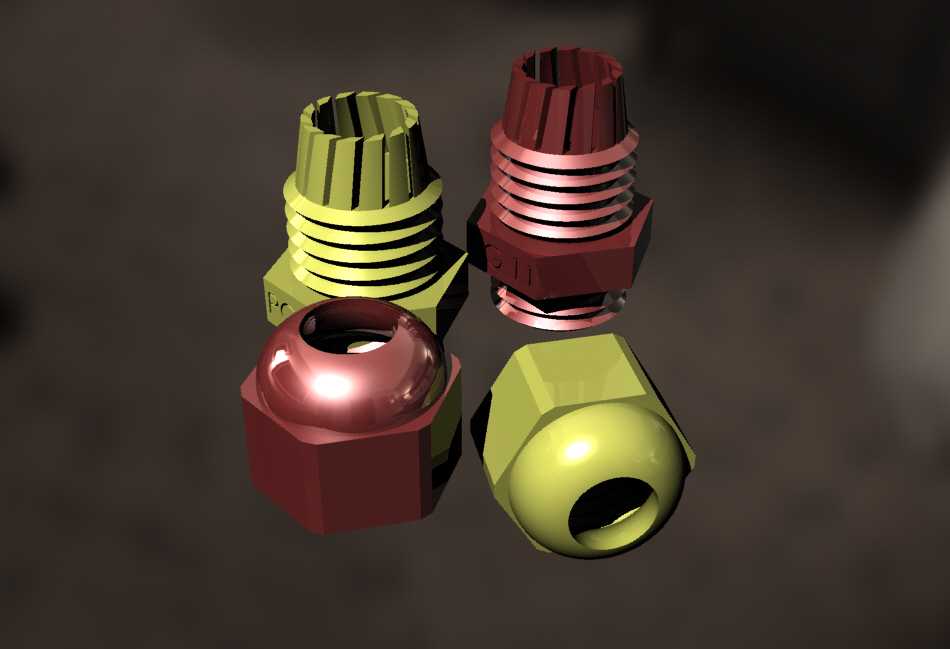

　　在工业电控柜、户外通讯基站设备、自动化生产线接线端、户外照明灯具的线缆布设场景中，电缆进出设备壳体的位置始终是防护与固定的核心节点，PG11规格的电缆密封套正是适配这类场景的典型连接件。这类密封件的核心作用，首先是完成穿入设备壳体的电缆端部固定，避免线缆受外部拉扯、晃动时出现接线端子松脱、线芯扯断的问题，其次是填充线缆与壳体开孔之间的间隙，阻断粉尘、水汽从开孔位置进入设备内部的路径，部分应用场景下还能实现线缆铠装层与设备壳体的等电位连接，降低电磁干扰对设备内部信号传输的影响。从结构设计逻辑来看，这款密封套采用分体式组合结构，最下方的带安装孔法兰底座是与设备壳体贴合的安装基准，法兰上预留的两个小孔可配合螺丝完成与设备面板的锁附固定，

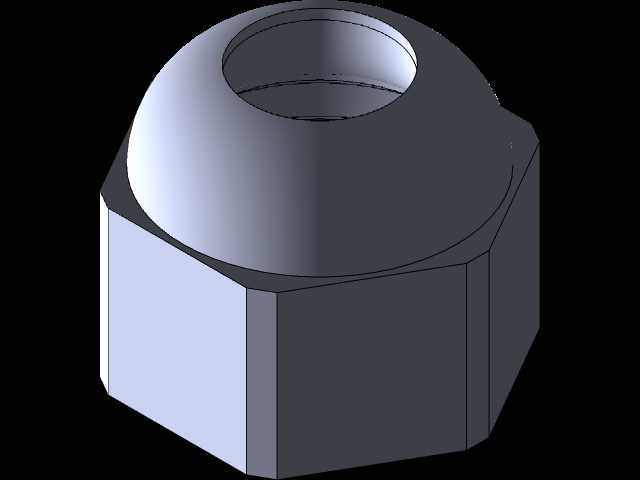

　　避免密封套整体受线缆扭力作用出现跟转；底座上方的六角结构是安装时的受力位，方便施工人员用扳手夹持完成锁紧操作，不会因为外层防滑筋的受力上限不足导致锁紧不到位。中部的握持段做了周向均匀分布的竖向防滑筋，既可以在徒手初步旋紧时增加摩擦力，也能在后期维护拆卸时提供足够的施力面，不会因为表面光滑出现打滑。顶部的缩径内圈是与电缆外护套直接接触的密封部位，内部嵌套的弹性密封环会在主体旋紧的过程中产生径向收缩，均匀包裹住穿过的电缆外表面，既不会因为局部压力过大损伤电缆外护套，也能保证整圈的密封压力一致，避免出现密封缝隙。从安装边界来看，这款PG11密封套适配的设备开孔尺寸对应PG11螺纹标准，法兰底座的外径大于开孔直径，

　　安装后可以完全覆盖开孔边缘的毛刺与加工瑕疵，不需要额外对开孔边缘做打磨处理；适配的电缆外径区间在5-10mm范围，基本覆盖常规工控信号电缆、小截面动力电缆的外径尺寸，选型时只要确认电缆外径落在适配区间内，就能保证锁紧后的密封与固定效果。建模过程中需要重点关注几个配合尺寸的公差：一是内部密封环的压缩量控制，压缩量过大会导致密封环过度挤压出现开裂，压缩量不足则会达不到密封与固定的拉力要求；二是螺纹段的配合间隙，既要保证旋合过程顺畅无卡滞，也要避免间隙过大导致锁紧后出现松动；三是法兰安装面的平面度，若安装面存在翘曲，锁附后会出现局部缝隙，直接影响IP防护等级。实际现场应用中，这类密封套多采用尼龙材质注塑成型，

　　本身具备不错的绝缘性能与耐候性，在-20℃到80℃的常规工业环境下不会出现材质脆化、密封失效的问题，相比金属材质的电缆接头，自重更轻、绝缘性能更优，不会因为不同金属的电位差出现壳体电化学腐蚀的问题，在低压电控、户外弱电设备的布线场景中应用占比极高。
