绘图作业用图纸固定夹结构设计

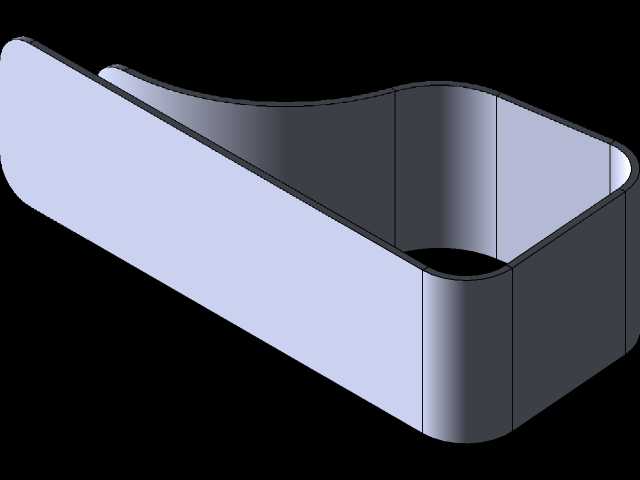

　　在机械制图、工程绘图以及手工设计作业场景中，图纸的平整固定是保障绘图精度、避免纸面偏移错位的基础前提，这款夹体结构正是针对绘图板上的图纸固定需求开发的专用夹持部件。日常手工绘图作业时，绘图纸张多平铺于木质或塑料绘图板表面，若仅靠重物压边，在使用丁字尺、三角板推移作图时很容易带动纸张移位，导致线条错位、尺寸标注偏差，而常规的长尾夹、金属夹容易夹伤纸面边缘，还会在绘图板侧边形成凸起，阻碍直尺类工具的平滑推移，这款夹体的结构设计正是为解决这类实际作业痛点而来。从结构形态来看，该夹体采用一体化弯折成型的薄壁结构，整体为长槽型轮廓，一侧为平直的长贴合边，使用时可完全贴靠绘图板的侧边平面，不会突出板面对绘图工具的移动造成干涉，

　　槽体内腔的深度经过适配，可同时容纳绘图板边缘与多层叠放的绘图纸张，无需额外在纸面打孔，也不会在纸张表面留下压痕或夹伤。夹体的弯折处均做了圆角过渡处理，既避免了薄壁锐边划伤操作人员手部，也能在夹持过程中让应力均匀分布，不会因为长期反复拆装出现弯折处开裂的问题。设计过程中，针对夹体的夹持力做了反复校核，薄壁的厚度选取兼顾了弹性与刚性：当需要固定图纸时，只需轻微掰开夹体的开口侧，将夹体顺着绘图板边缘卡入，依靠薄壁材料自身的回弹力即可将纸张牢牢压在绘图板表面，夹持力足够抵御绘图过程中工具推移带来的纸张拉力，同时又不会因为夹持力过大导致纸张被压出死折。夹体的整体长度适配常规A0、A1幅面绘图板的侧边固定需求，单块绘图板搭配2-3个该款夹体，

　　即可分别固定图纸的侧边与上下边缘，完全覆盖不同幅面图纸的固定需求，安装时不需要额外的螺丝、粘胶等辅助固定件，拆装调整位置都十分便捷，挪动夹体位置时不会在绘图板表面留下划痕或残胶。夹体的内侧接触面做了微糙处理，增加与纸张、绘图板表面的摩擦力，进一步避免夹体自身沿着板边滑动，外侧表面保持平整光滑，不会勾住绘图人员的衣袖或是绘图工具的线缆。从安装边界来看，夹体的槽体内宽适配市面上绝大多数常规厚度的绘图板，不需要针对不同厚度的板材做定制调整，通用性较强，整体外轮廓没有多余的凸起结构，堆叠存放时也不会占用过多空间，适合制图室、设计教室以及现场测绘作业等多种场景使用，相比传统的图钉、磁条固定方式，这款夹体不需要绘图板具备磁吸特性，也不会破坏绘图板的板面完整性，长期使用也不会出现图钉孔导致的板面凹凸问题，能有效延长绘图板的使用寿命。
