六角结构金属电缆密封接头

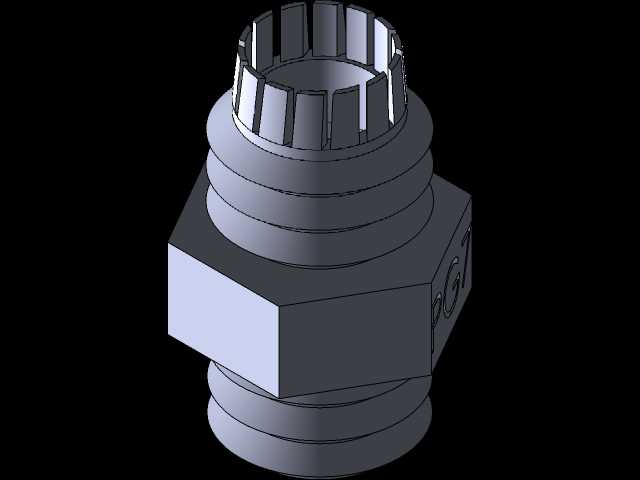

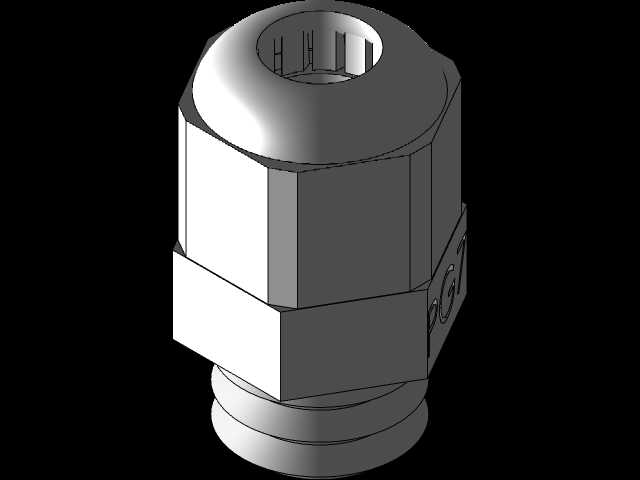

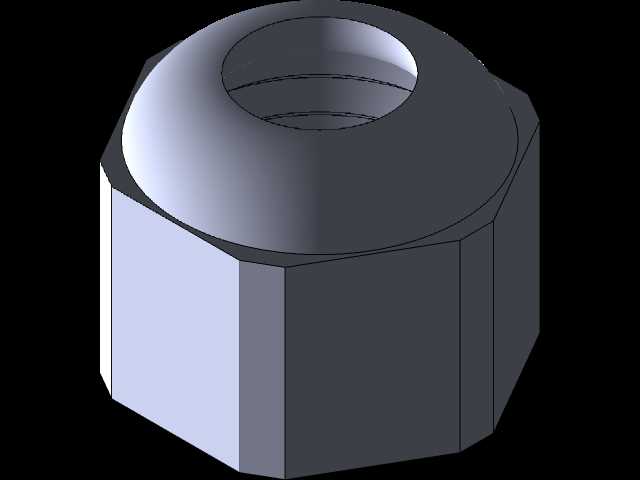

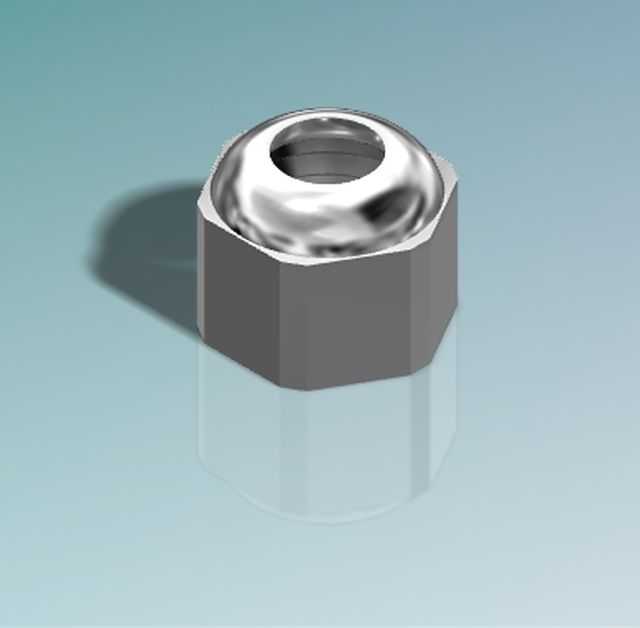

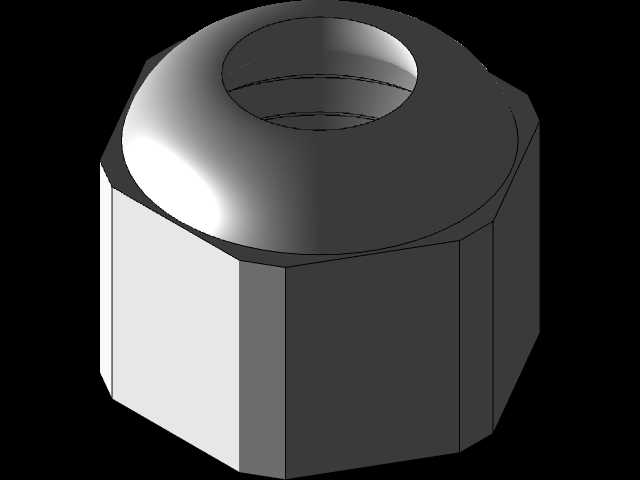

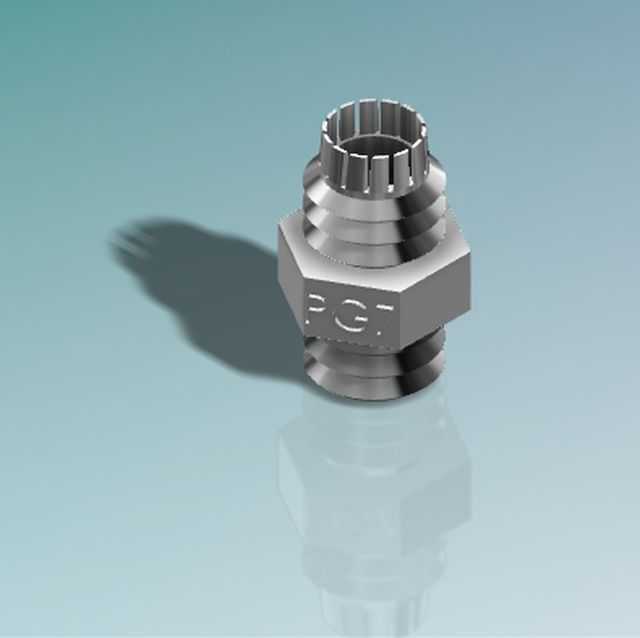

　　这类电缆密封套常被应用在电控柜、户外接线盒、机电设备穿线孔位等场景，核心作用是在电缆穿过设备壳体的位置完成锁紧固定与密封防护，避免外部粉尘、水汽沿穿线间隙渗入设备内部，同时防止电缆受外力拉扯出现移位、接线松脱的问题。从结构设计来看，这款密封套采用外六角主体构型，六角面的对边尺寸匹配常规扳手的夹持规格，现场安装时可以用普通开口扳手或活动扳手施加拧紧力矩，不需要定制专用工装，能有效提升现场装配的效率，也方便后期运维时的拆装作业。主体上部做了内凹球面收口结构，拧紧过程中该部位会均匀抱紧电缆外护套，不会出现局部应力集中割伤线缆外皮的问题，下部带有外螺纹段，配套对应规格的锁紧螺母即可完成在设备壳体开孔处的固定，

　　安装时需要注意壳体开孔直径与螺纹段外径的匹配公差，单边间隙控制在0.1mm以内才能保证密封胶圈的压缩量符合防护等级要求。设计过程中需要重点考量几个核心边界：一是穿线孔径的适配范围，要对应常用的电缆外径区间，保证抱紧力足够的同时不会过度挤压线缆内部线芯；二是六角部位的夹持厚度，要满足拧紧力矩下的强度要求，避免扳手夹持时出现棱角崩缺；三是密封接触面的平面度，和壳体贴合的端面要保证足够的平整度，配合密封垫圈才能实现IP65及以上的防护效果。实际选型时，除了匹配电缆外径，还要确认安装位置的壳体厚度，螺纹段的有效长度要大于壳体厚度加垫圈、螺母的总厚度，避免出现螺纹啮合长度不足导致的锁紧失效问题。这类密封件在户外光伏设备、机床电控系统、

　　轨道交通接线单元里都有大量应用，不同使用场景对材质的要求有区别，常规环境用镀镍铜质材质就能满足防腐蚀与强度要求，强腐蚀场景则需要更换不锈钢材质的同结构产品。建模时要注意六角面与球面收口的过渡圆角处理，避免应力集中在转角位置，同时要保证内孔的同轴度，不然穿线时会出现电缆偏磨，长期使用会影响密封寿命。
