推拉式便携U盘外观结构设计方案

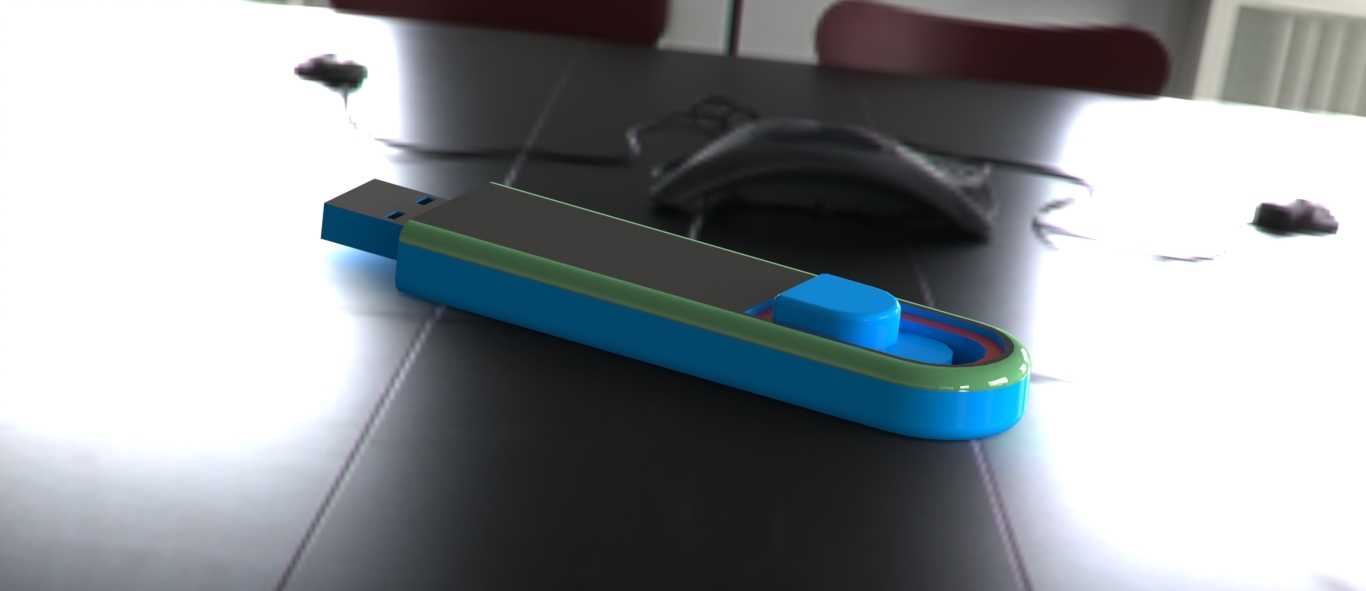

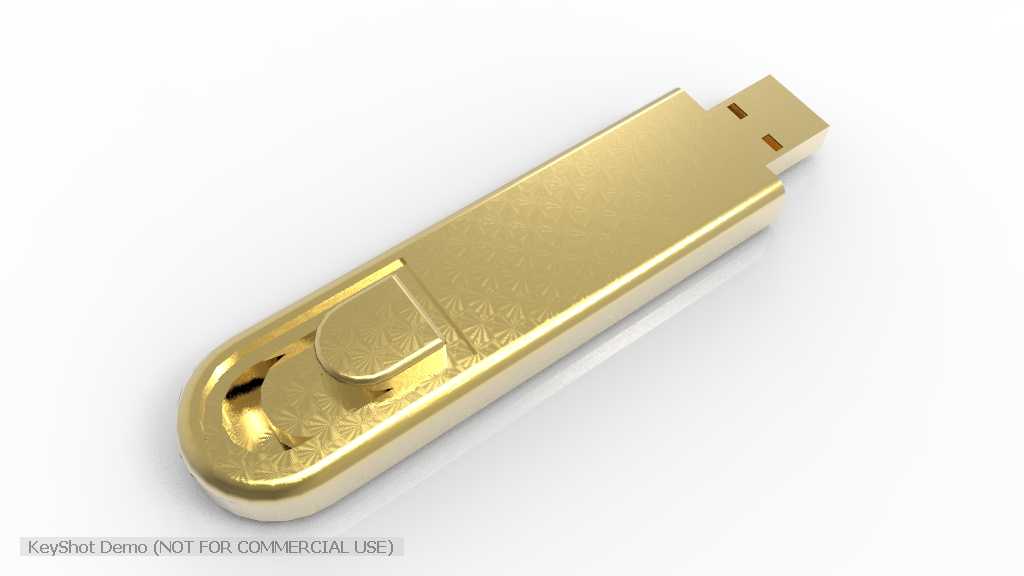

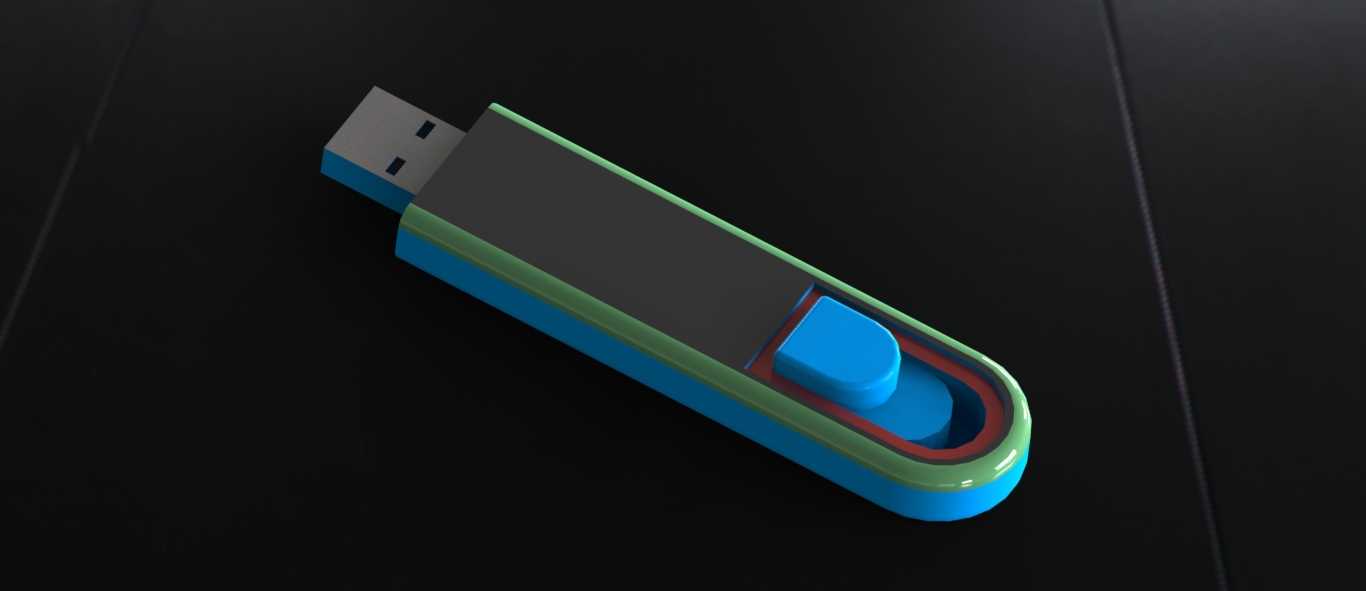

　　日常办公场景中，便携存储设备的使用频次极高，传统盖帽式U盘常出现盖帽遗失、接口进灰的问题，这款推拉式结构的U盘设计，正是针对这类实际使用痛点展开的结构优化。从实际使用场景出发，该结构无需额外配置保护盖帽，通过内置的滑动轨道实现USB接口的伸出与收回，单手拇指推动侧部滑扣即可完成接口的弹出操作，收回时接口完全收纳于外壳内部，既能够避免金属接口被磕碰变形，也能阻挡日常携带时口袋内的灰尘、毛絮进入接口缝隙，降低接触不良的故障概率。

　　设计过程中优先考虑手持握持的手感，外壳边缘全部做R1.2的圆角过渡处理，避免直角硌手的问题，整体长度控制在68mm，宽度21mm，厚度9mm，这个尺寸既能够保证内部PCB板、存储芯片、滑动轨道有足够的安装空间，也能适配常规的电脑USB接口排布，不会因为U盘体积过大遮挡相邻的接口。外壳采用分层式结构设计，外层为硬质PC材质提供结构支撑，中层设置软胶防滑条，增加手持推动滑扣时的摩擦力，避免手滑导致操作卡顿，内层的滑动轨道采用耐磨POM材质，长期反复推拉也不会出现轨道磨损、滑扣松动的问题。

　　滑扣的行程设置为12mm，刚好匹配标准USB公头的伸出长度，滑动到两端极限位置时都设置有卡点定位，伸出时卡点能够固定接口位置，插入电脑接口时不会出现滑扣回缩导致插接不到位的问题，收回时卡点锁定位置，避免放在包内误触导致接口滑出被刮花。外壳端部预留有挂绳孔位，直径3mm，可以搭配挂绳挂在钥匙扣或者工牌挂带上，降低遗失概率。从结构装配角度来看，整个外壳采用卡扣式装配，不需要额外打螺丝，装配时先将固定好存储芯片的PCB板放入下壳的定位槽内，再装入滑动组件和弹簧件，最后扣合上壳即可完成组装，装配工序简单，适合批量生产时提升组装效率。内部PCB板的定位槽设置有0.3mm的余量，能够吸收不同批次PCB板的尺寸公差，避免装配时出现压损元件的问题。接口端的外壳开口尺寸做了0.5mm的扩边处理，插接时能够快速对准USB接口，不需要反复调整角度，适配不同松紧度的设备母座，不会出现插接过紧难以拔出或者过松容易脱落的问题。
